アルミニウムのレーザー彫刻に使う素材、設定、加工のコツ & 機種選びガイド

アルミニウムは、産業用部品、電子機器、看板、工具、販促品、銘板、ギフト、カスタマイズアクセサリーなど、幅広い用途で使用されています。軽量で耐久性や耐食性に優れ、美しい金属光沢を持つことから、レーザーマーキングやレーザー彫刻に最もよく使用される金属の一つでもあります。

ただし、すべてのアルミニウム表面がレーザーに対して同じ反応を示すわけではありません。無処理アルミニウム、アルマイト処理アルミニウム、塗装アルミニウム、粉体塗装アルミニウムでは、適切なレーザー光源やパラメータ設定が異なります。ファイバーレーザーは無処理アルミニウムに直接マーキングや彫刻を行えますが、CO₂レーザーは一般的にアルマイト処理やコーティングが施されたアルミニウム表面に適しています。

このガイドでは、異なるアルミニウム表面がレーザーエネルギーにどのように反応するか、適したレーザー加工機、初期参考値として使用できる設定、コントラストや細部の表現、加工の均一性、彫刻深さを改善する方法について解説します。金属加工全般について詳しく知りたい場合は、金属のレーザー彫刻・切断ガイドおよび金属のレーザー彫刻・マーキング用途ガイドをご覧ください。

1. アルミニウムはレーザーで彫刻できる？

はい。アルミニウムには、レーザーマーキング、表面エッチング、レーザー彫刻が可能です。ただし、加工結果は表面仕上げとレーザー光源に大きく左右されます。設定や加工機を選ぶ前に、材料が無処理アルミニウム、アルマイト処理アルミニウム、塗装アルミニウム、またはその他のコーティング済みアルミニウム製品のどれに該当するかを確認してください。

1.1 無処理アルミニウム

無処理アルミニウムには、ファイバーレーザーが適しています。その波長は金属表面に直接作用する加工に適しているためです。出力、周波数、スキャン速度、ライン間隔、焦点位置、加工回数によって、白色や淡色のマーキング、識別コード、ロゴ、精細な図柄、材料除去を伴う彫刻を行うことができます。

シリアル番号、バーコード、QRコード、製品識別、工具、産業用部品、カスタム金属製品などの用途では、一般的にファイバーレーザーが最も実用的な選択肢となります。

パルス特性、コントラスト、表面の仕上がり、材料除去量をより細かく制御する必要がある場合、MOPAファイバーレーザーはより幅広い加工条件に対応できます。両者の違いについては、ファイバーレーザーとMOPAレーザーのマーキング比較をご覧ください。

1.2 アルマイト処理アルミニウム

アルマイト処理アルミニウムの表面には、制御された酸化皮膜が形成されています。アルマイト処理方法、染料、色、皮膜の厚さ、レーザー光源によっては、レーザーエネルギーでこの表面層の一部を変化させたり除去したりすることで、視認性の高いコントラストを生み出せます。

そのため、アルマイト処理アルミニウムは、レーザー彫刻を施したタグ、設備ラベル、操作パネル、名刺、製品プレート、カスタマイズアクセサリー、フォトパネルなどに広く使用されています。濃い色のアルマイト処理表面では、レーザーによって下層の明るい部分が露出したり変化したりすることで、特に鮮明なコントラストが得られる場合があります。

ファイバーレーザーとMOPAファイバーレーザーはアルマイト処理アルミニウムに適しており、対応するCO₂レーザーシステムでも、アルマイト皮膜に作用させることで、きれいな表面彫刻が可能です。このため、アルマイト処理アルミニウムは、レーザーによるカスタマイズに適した、特に汎用性の高いアルミニウム材料の一つです。

1.3 塗装アルミニウムと粉体塗装アルミニウム

塗装アルミニウムや粉体塗装アルミニウムでは、アルミニウム母材そのものを深く彫刻するのではなく、通常は塗膜を除去または変化させる方法で加工します。これにより、下地の金属が露出し、強い視覚的コントラストを生み出せます。

CO₂レーザーは、このような塗膜除去工程に効果的です。また、塗膜の組成や厚さ、必要なコントラスト、求める表面効果によっては、ファイバーレーザーも使用できます。

市販のコーティング材は種類によって特性が大きく異なるため、生産前に必ず塗膜の種類を特定し、レーザー加工を安全に行えることを確認してください。

アルミニウムの表面仕上げによって、適切なレーザー光源と加工方法は異なります。

アルミニウムのレーザー彫刻・マーキング実演。

2. アルミニウムをレーザー彫刻するメリット

アルミニウムはすでに商業製品や産業用製品に広く使用されています。レーザー加工を活用すれば、機械的な工具を使わずに、識別情報、ブランド表示、カスタマイズ、装飾などの付加価値を加えられます。

2.1 精細な図柄と小さな文字

ファイバーレーザーマーキングは、細かな図柄、小さな文字、シリアル番号、バーコード、QRコード、その他の精密な識別表示に適しています。加工はデジタル制御されるため、新たな物理的な金型や切削工具を製作することなく、デザインをすばやく変更できます。

これは、産業用トレーサビリティ、電子機器、カスタマイズ工具、パーソナライズ製品、可変データマーキングなどで特に役立ちます。

2.2 永続性と耐久性に優れた加工結果

レーザーによって金属表面を変化させたり、アルマイト皮膜やコーティング層の一部を除去したりすると、デザインは貼り付けたステッカーや印刷層ではなく、加工された表面の一部になります。

そのため、レーザーマーキングを施したアルミニウムは、長期間維持できる識別表示が必要な部品や製品に適しています。ただし、実際の耐久性は、彫刻方法、コーティング、屋外での暴露、摩耗、化学物質、使用環境によって異なります。

2.3 非接触加工

レーザー彫刻は非接触加工です。切削工具でアルミニウムを物理的に押さえつけることなく、レーザー光で表面を加工します。

これにより、薄い部品にかかる機械的な力を軽減でき、彫刻中の切削工具の摩耗もなくなります。ただし、部品を安定させ、焦点位置を一定に保つためには、適切な固定が引き続き重要です。

2.4 柔軟なカスタマイズと生産対応

同じ加工工程を、1枚のカスタマイズされた銘板にも、シリアル番号を付けた量産部品の一括加工にも使用できます。名前、番号、QRコード、ロゴ、図柄、識別情報は、加工ジョブごとにデジタルで変更できます。

具体的な加工例については、アルミニウム製ペンのレーザーマーキング教程をご覧ください。

3. アルミニウム彫刻におすすめのレーザー加工機

最適な加工機は、まずアルミニウムの表面状態と求める仕上がりによって決まります。無処理金属へのマーキングや彫刻には、多くの塗膜除去用途とは異なるレーザー光源が必要です。そのため、単にレーザー出力を比較するのではなく、加工方法を基準に機種を選ぶことが重要です。

加工機選びについてさらに詳しく知りたい場合は、Thunder Laserの最適な加工機の選び方をご覧ください。

3.1 Aurora Series：アルミニウムへの直接マーキング・彫刻

Thunder Laser Aurora Seriesは、アルミニウムへの直接マーキングや彫刻における第一の選択肢です。ファイバーレーザーとMOPAファイバーレーザーは金属に直接作用できるため、アルミニウム製タグ、部品、ロゴ、シリアル番号、バーコード、QRコード、ブランド製品、工具、アクセサリー、産業用識別表示などに適しています。

Aurora Seriesの中でどのモデルが適しているかは、求める加工結果と作業工程によって異なります。

• Aurora Liteは、Qスイッチ方式のファイバーレーザーによるプロフェッショナルなマーキングに対応しています。アルミニウムへのシンプルなロゴ、文字、コード、一般的な識別表示に適しており、作業工程の簡便さや導入のしやすさを重視する場合に向いています。
• Aurora Fiberは、カメラを利用した位置決め、オートフォーカス、頻繁な加工ジョブのセットアップのしやすさなど、より充実した日常の作業工程を求めるユーザーに適しています。
• Aurora MOPAは、より幅広いパルス制御、高度なコントラスト表現、アルマイト処理アルミニウムへの黒色マーキング、深い彫刻、レリーフ状の材料除去、その他の高度な表面加工が必要な場合に適しています。

すべてのアルミニウム加工でMOPAが必ず優れていると考えるのではなく、追加のパルス制御機能や加工能力が実際に必要な場合に選択してください。標準的なファイバーレーザーも、日常的なアルミニウムマーキングの幅広い用途に対応できる実用的なソリューションです。

Auroraの機種選びでは、マーキングの仕上がり、作業工程、加工深さを基準にしてください。

3.2 Bolt Series：アルマイト処理・コーティング済みアルミニウム向け

主に非金属材料を加工する工房で、アルマイト処理アルミニウムや対応するコーティング済みアルミニウムの彫刻も必要な場合、Bolt Seriesは、これらの表面処理済みアルミニウムを加工できるRF CO₂レーザーの作業環境を提供します。

重要なのは、標準的なCO₂レーザーは無処理アルミニウムを直接彫刻するための主要な加工機ではないという点です。アルミニウムへの用途は主に、アルマイト処理、塗装、コーティング、その他の表面処理が施された材料で、レーザーによって表面層を変化または除去する加工です。

そのため、Boltはカスタマイズされたプレート、コーティング済みタグ、アルマイト処理看板、操作パネル、フォトプレートなどに適しています。また、木材、アクリル、革、紙、その他のCO₂レーザー対応材料も扱う複合素材加工の工房にも適しています。

アルマイト処理アルミニウムに対するCO₂レーザーの最新の初期参考パラメータについては、Thunder Laser CO₂レーザー加工設定ライブラリをご覧ください。

4. レーザー彫刻に最適なアルミニウムの種類は？

最適なアルミニウムは、金属への直接マーキング、視覚的なコントラスト、装飾的なカスタマイズ、深い彫刻のうち、何を優先するかによって異なります。表面処理は、アルミニウム母材の合金組成と同じくらい、最終的な外観に影響する場合があります。

4.1 無処理アルミニウム

コーティングを除去するのではなく、金属そのものにマーキングしたい場合は、無処理アルミニウムが適しています。部品、機械加工品、製品識別、産業用タグ、工具、金物部品、電子機器、エンジニアリング用途などで広く使用されています。

直接加工には、ファイバーレーザーまたはMOPAファイバーレーザーを使用してください。アルミニウム合金や表面仕上げには違いがあるため、研磨仕上げ、ヘアライン仕上げ、鋳造品、機械加工品、テクスチャ加工品では、それぞれ異なる設定が必要になる場合があります。

4.2 アルマイト処理アルミニウム

強い視覚的コントラストを得ることが主な目的であれば、アルマイト処理アルミニウムは加工しやすいアルミニウム製品の一つです。アルマイト処理表面にはさまざまな色があり、ロゴ、写真、名前、模様、シリアル情報、図柄などを加工できます。

特に次のような用途で人気があります。

• 設備ラベルや操作パネル
• 犬用迷子札や識別タグ
• アルミニウム製名刺
• フォトパネル
• 銘板
• カスタムギフトやアクセサリー
• 製品識別プレート

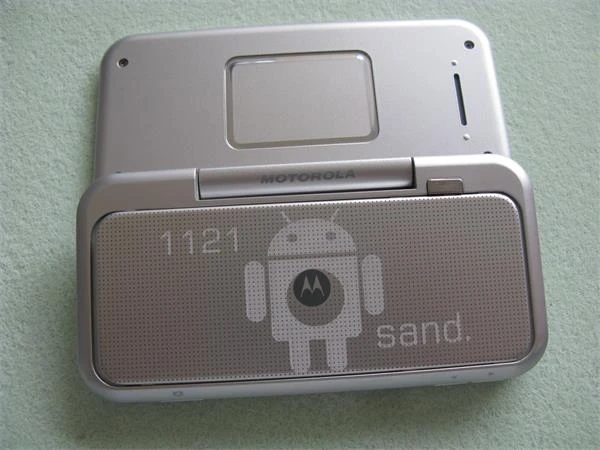

高コントラストの表面マーキングを施したアルマイト処理アルミニウム製品。

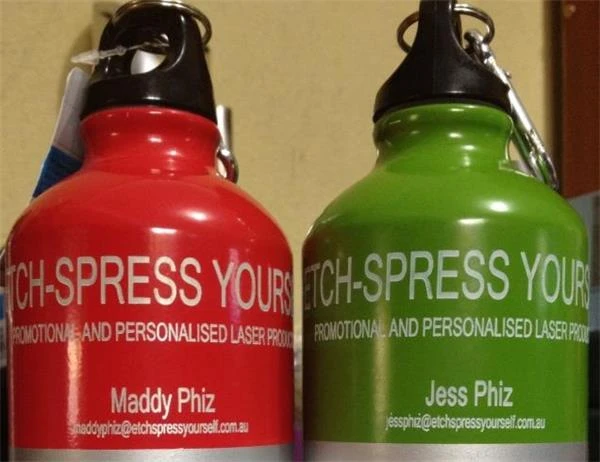

表面にカスタマイズされた図柄をレーザー彫刻したアルマイト処理アルミニウム製ボトル。

ファイバーレーザーと適切なCO₂レーザーは、どちらもアルマイト処理アルミニウムを加工できますが、表面への作用の仕方が異なります。一つの設定がすべてのアルマイト処理製品に適用できると考えず、実際のアルマイト処理の色と仕上げに合わせて必ずテストしてください。

4.3 塗装アルミニウムと粉体塗装アルミニウム

塗装アルミニウムや粉体塗装アルミニウムは、下地の金属を露出させて高いコントラストを生み出したい場合に適しています。用途には、設備パネル、ラベル、看板、ケース、ブランド製品、操作パネル、販促品などがあります。

コーティングの組成は重要です。種類が不明なコーティングはレーザー加工前に特定する必要があり、加工中に煙や粒子状の残留物が発生する場合は、適切な排気装置を使用してください。

4.4 表面仕上げ済みのアルミニウム製品

市販のアルミニウム製品には、ペン、ボトル、カード、電子機器の筐体、懐中電灯、工具、タグ、販促品など、あらかじめ表面仕上げが施されているものが多くあります。

黒色やカラー、金属調の外観を持つ表面が、すべてアルマイト処理されているとは限りません。塗装、粉体塗装、めっき、ラッカー塗装、その他の装飾仕上げが施されている製品もあります。最初に表面の種類を特定することで、テストにかかる時間を大幅に削減できます。

5. レーザー彫刻したアルミニウムで何が作れる？

アルミニウムは軽量性、耐久性、高品質な金属の外観を兼ね備えているため、産業用識別表示にも、高級感のあるカスタマイズ製品にも適しています。

5.1 産業用識別表示とトレーサビリティ

ファイバーレーザーを使用すれば、アルミニウム部品にシリアル番号、部品番号、QRコード、バーコード、Data Matrixコード、設備情報、トレーサビリティ用マーキングを施せます。

これらの用途は、製造業、電子機器、工具、機械、自動車部品、治具、製品識別などの工程で広く見られます。

5.2 銘板、操作パネル、看板

アルマイト処理やコーティングを施したアルミニウムは、操作パネル、機械ラベル、警告プレート、電気機器ラベル、室名表示、設備タグ、ブランド銘板などに広く使用されています。

レーザー加工では、デザインごとに物理的な工具を交換することなく、固定された図柄と可変情報の両方を柔軟に加工できます。

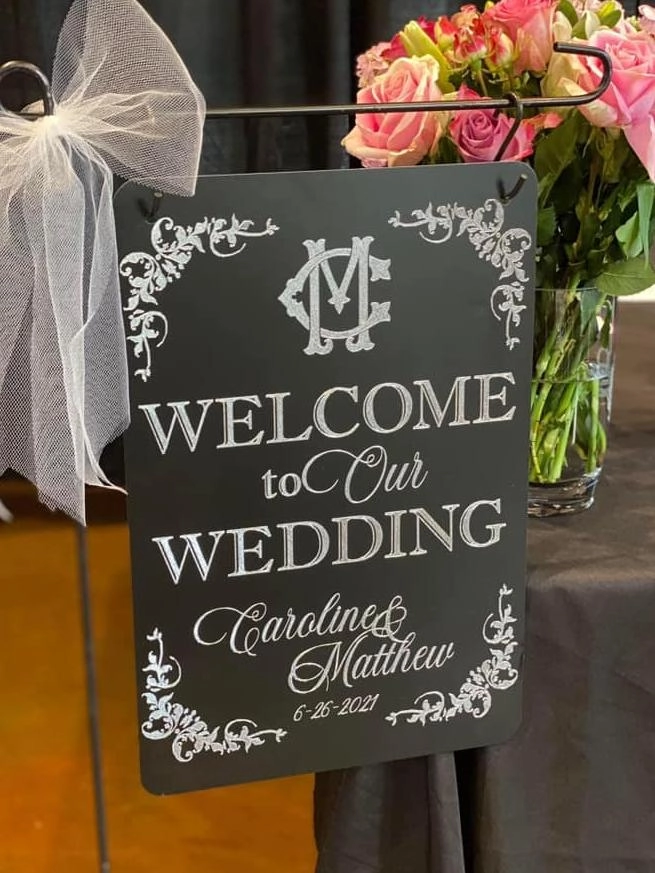

看板やブランドディスプレイ用途に使用する、レーザー彫刻を施したアルミニウム製広告看板。

5.3 パーソナライズギフトと販促品

アルミニウム製ペン、キーホルダー、栓抜き、名刺、タグ、財布、懐中電灯、ドリンクウェア、アクセサリー、販促品などには、名前、日付、メッセージ、ロゴ、図柄を入れてカスタマイズできます。

基本的なマーキング工程を維持したまま個々のデザインをすばやく変更できるため、パーソナライズ製品を扱う事業者にとって便利です。

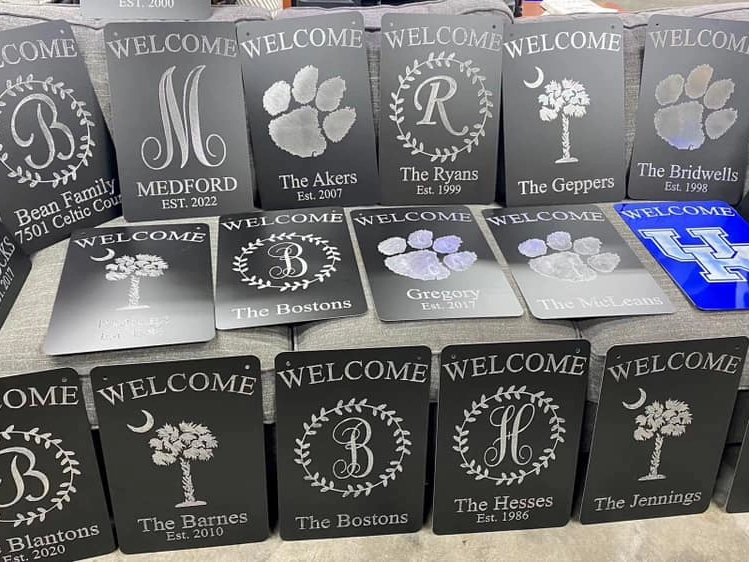

特別なイベントや高級ステーショナリー向けの、レーザー彫刻を施したアルミニウム製招待状。

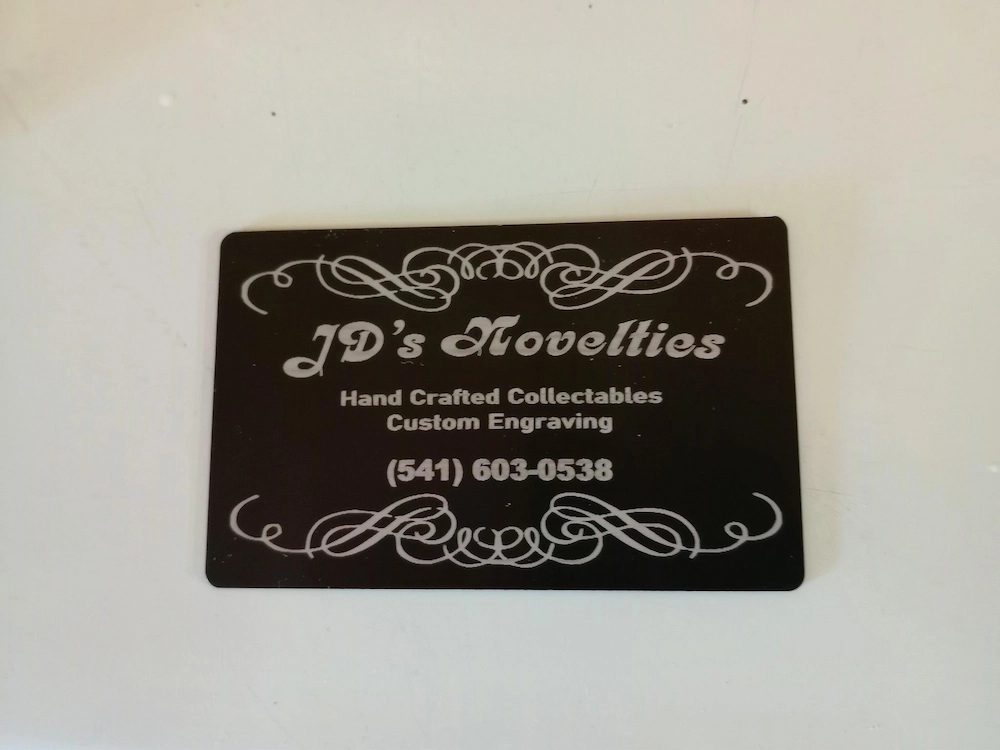

高コントラストのカスタム図柄をレーザー彫刻したアルミニウム製名刺。

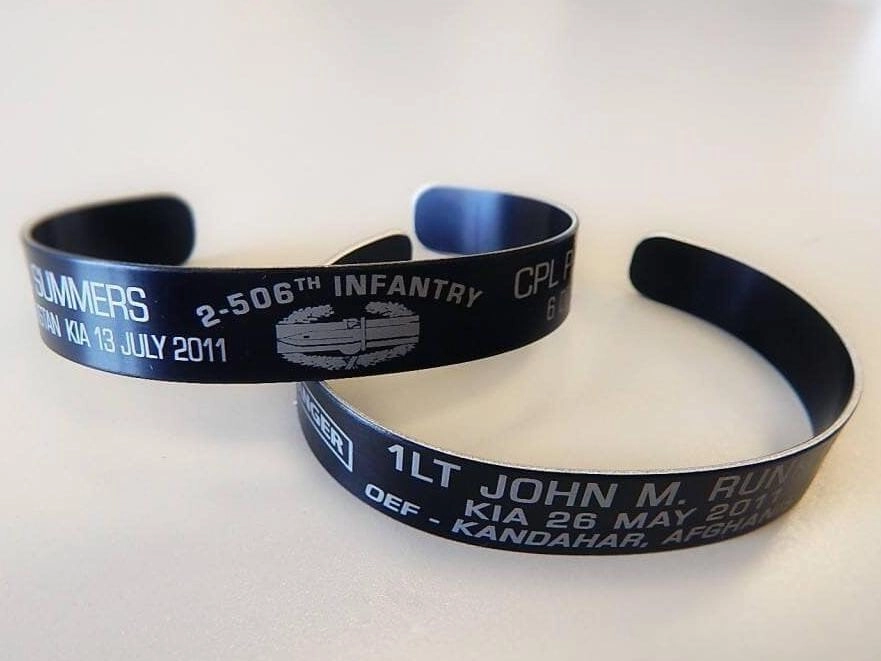

カスタムギフトやアクセサリー向けの、レーザー彫刻を施したアルミニウム製ブレスレット。

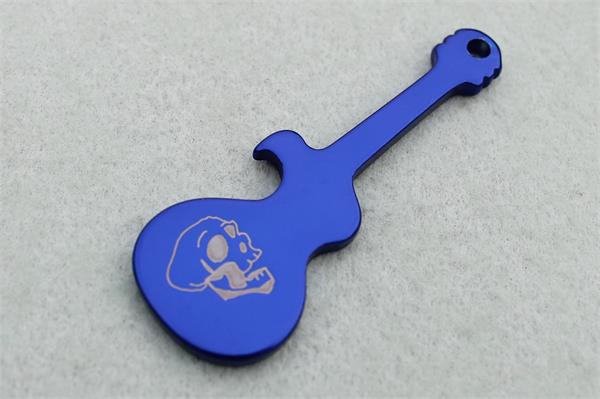

カスタムキーホルダーや販促品向けにレーザー彫刻したアルミニウム。

5.4 写真と装飾図柄

画像を適切に準備し、加工部分と未加工部分の間に十分なコントラストを確保できれば、アルマイト処理アルミニウムに精細な写真や図柄を再現できます。

写真彫刻では、通常、単純な文字やロゴよりも多くのパラメータテストや画像準備が必要です。解像度、ディザリング、ライン間隔、表面色、焦点位置、彫刻方法のすべてが最終的な画像に影響します。

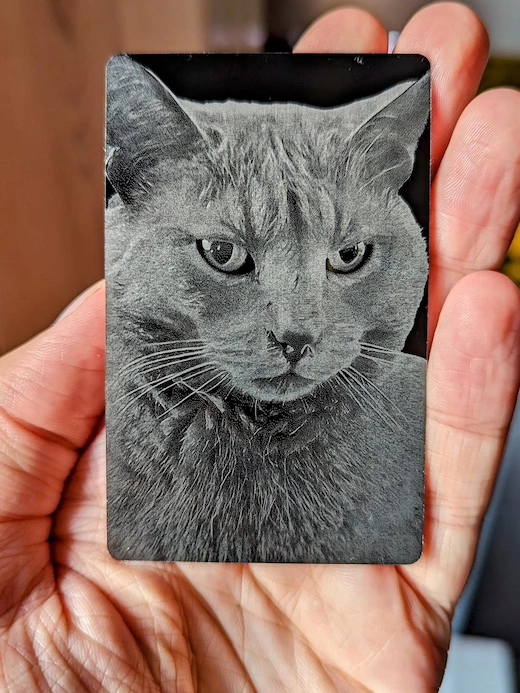

グレースケールや装飾画像の細かな表現を再現した、アルミニウムへのレーザー写真彫刻。

5.5 電子機器と製品筐体

アルミニウムは、電子機器の筐体、制御ボックス、ノートパソコンや各種デバイスのケース、計器パネル、スイッチプレート、産業用ケースなどに広く使用されています。レーザーマーキングによって、ロゴ、モデル情報、接続端子のラベル、シリアル番号、適合性に関する情報、操作説明などを追加できます。

6. アルミニウムのレーザー加工設定参考値

すべてのアルミニウムに共通する万能なレーザー設定はありません。合金組成、アルマイト処理、コーティング、表面仕上げ、色、レーザー光源、レンズ、焦点位置、求めるコントラスト、彫刻深さ、塗りつぶし方法、機械の構成によって、必要なパラメータは変わります。

以下の設定は、Thunder Laserが現在提供している初期参考値です。最終的な生産設定として結果を保証するものではなく、テストの基準値として使用してください。

6.1 Aurora Lite 50Wファイバー：無処理アルミニウムへの白色マーキング

Aurora Lite 50Wファイバーレーザーによるアルミニウムへの白色マーキングの初期参考設定。

6.2 Bolt 30W RF CO₂：アルマイト処理アルミニウム

Bolt 30W RF CO₂によるアルマイト処理アルミニウム彫刻の初期参考設定。

6.3 MOPAの設定にはなぜ多くのテストが必要なのか？

MOPAファイバーレーザーでは、パルス幅と周波数をさらに細かく制御できるため、単一の汎用パラメータセットですべての加工結果を網羅することはできません。黒色マーキング、表面コントラスト、浅い彫刻、より深い材料除去、異なるアルマイト仕上げでは、必要なパラメータの組み合わせが大きく異なる場合があります。

まず材料に対して管理されたテストを実施し、パラメータを段階的に変更してください。パラメータ間の関係については、レーザーパラメータ設定ガイド、レーザー出力ガイド、レーザー加工速度ガイドをご覧ください。

7. アルミニウムのレーザー彫刻をきれいに仕上げるコツ

7.1 パラメータを設定する前に表面の種類を確認する

アルミニウムの加工に必要なレーザー出力だけを最初に考えるのではなく、まず無処理アルミニウム、アルマイト処理アルミニウム、塗装アルミニウム、またはその他のコーティング済み製品のどれなのかを確認してください。

これによって適切なレーザー光源が決まり、パラメータテストの効率も大きく向上します。

7.2 彫刻前にアルミニウムを清掃する

指紋、切削油、ほこり、研磨剤、接着剤の残留物、その他の表面汚れは、マーキングのムラを引き起こす可能性があります。

材料に適した方法で彫刻部分を清掃し、加工前に完全に乾燥させてください。油膜や保護膜が残る洗浄剤は避けてください。

7.3 焦点位置と部品の位置を一定に保つ

小さな文字、QRコード、写真、精細な図柄では、正確な焦点合わせが特に重要です。ワークが傾いていたり、曲面だったり、高さが一定でなかったりすると、デザイン全体で線の品質やコントラストが変化する可能性があります。

同じ部品を繰り返し加工する場合は、固定治具を使用してください。安定した位置決めによって再現性が向上し、バッチ生産のセットアップ時間を短縮できます。

7.4 実際のアルミニウム材料でテストグリッドを作成する

どちらも「黒色アルマイト処理アルミニウム」に見える2つの部品でも、合金、アルマイト皮膜の厚さ、染料、コーティングが異なる場合があります。あるサプライヤーの材料で完璧に仕上がる設定でも、別のサプライヤーの材料ではコントラストが弱くなることがあります。

大量生産を始める前に、実際に使用する材料でテストグリッドを作成してください。検証済みの基準設定から始め、レーザー光源に応じて速度、出力、周波数、ライン間隔、パルス幅、加工回数を変更します。

7.5 出力だけを調整しない

アルミニウムのマーキングが薄い場合でも、出力を上げることが必ずしも最善の解決策とは限りません。速度は照射時間を決定し、周波数はパルス特性に影響し、ライン間隔はエネルギーの重なり具合を変化させます。また、複数回の加工を行えば、1回の強い照射に頼らずに材料除去量を増やせる場合があります。

MOPAシステムでは、パルス幅も重要な調整項目になります。アルミニウムに高度な加工効果を施す場合、単に出力を最大にするよりも、各パラメータのバランスが重要です。

7.6 深い彫刻では複数回の加工を慎重に行う

より深い彫刻が必要な場合、1回の加工で最大限の材料を除去しようとするよりも、制御された加工を複数回行う方が良い結果を得られる場合があります。

各加工の間には、熱の蓄積、加工くず、焦点位置、表面品質を確認してください。深い彫刻の要件については、生産に移行する前に、実際に使用するアルミニウム合金でテストする必要があります。

7.7 コーティング済みアルミニウムには適切な排気装置を使用する

塗料、粉体塗装、アルマイト処理用染料、マーキング剤、その他の表面処理材は、加工中に煙や残留物を発生させる可能性があります。

コーティングの組成を確認し、適切な排気装置を使用してください。組成が確認できるまでは、表面処理が不明な材料や安全性に懸念のある材料の加工を避けてください。

7.8 検証済みの設定を材料とサプライヤーごとに保存する

信頼できる設定が見つかったら、単に「アルミニウム」と記録するだけでは不十分です。合金または製品名、サプライヤー、表面仕上げ、アルマイト処理の色、レーザー光源、レンズ、焦点位置、速度、出力、周波数、該当する場合はパルス幅、ライン間隔、加工回数、最終的な仕上がりを記録してください。

材料ごとのパラメータライブラリを構築することで、加工の再現性が向上し、リピート注文時の不要なテストを減らせます。

お手持ちのアルミニウム製品がレーザーにどのように反応するかわからない場合は、Thunder Laserの材料テストサービスもご利用いただけます。材料の適合性、加工結果、機種選び、推奨初期設定などを評価できます。

まとめ

アルミニウムはレーザーマーキングやレーザー彫刻に非常に適した材料ですが、良好な加工結果を得るには、まず表面の特性を理解することが重要です。無処理アルミニウムにはファイバーレーザーやMOPAファイバーレーザーが適している一方、アルマイト処理、塗装、コーティング済みアルミニウムには、対応するCO₂レーザーを含む別の加工方法も選択できます。

一般的なアルミニウムへのロゴ、シリアル番号、QRコード、産業用識別表示には、Aurora Seriesがファイバーレーザーによる直接加工ソリューションを提供します。高度なパルス制御、アルマイト処理アルミニウムへの黒色マーキング、より深い彫刻が必要な場合は、Aurora MOPAがより幅広い加工条件に対応します。すでにCO₂レーザーを使用している工房では、Boltを使って対応するアルマイト処理やコーティング済みアルミニウム表面を加工できます。ただし、CO₂レーザーを無処理アルミニウムへの直接彫刻用として位置付けるものではありません。

どの加工機を使用する場合でも、検証済みの参考設定から始め、実際のアルミニウム表面でテストを行い、求めるコントラスト、深さ、生産要件に応じてパラメータを調整してください。この方法なら、単一の万能な「アルミニウム設定」に頼るよりも、信頼性の高い加工結果を得られます。
