レーザーロータリーアタッチメントガイド: あなたが知る必要があるすべて

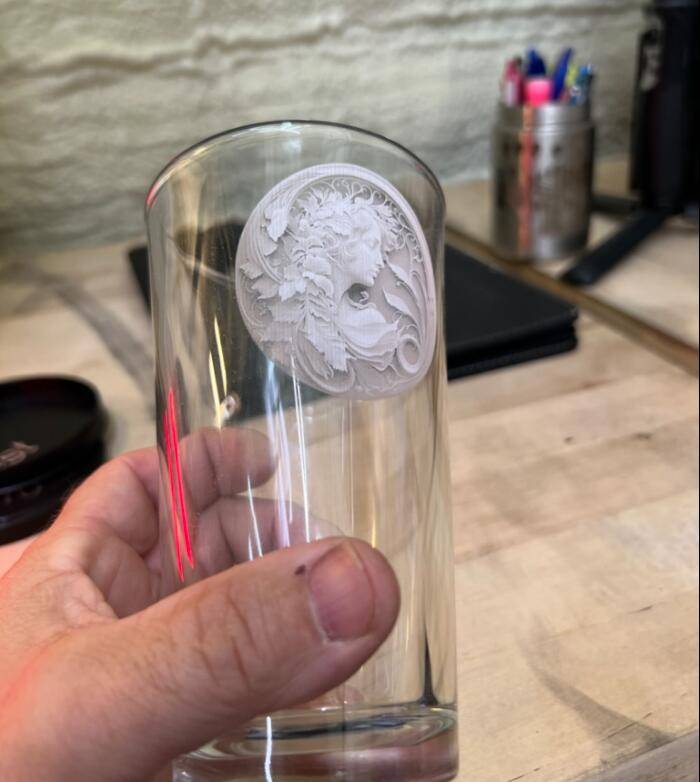

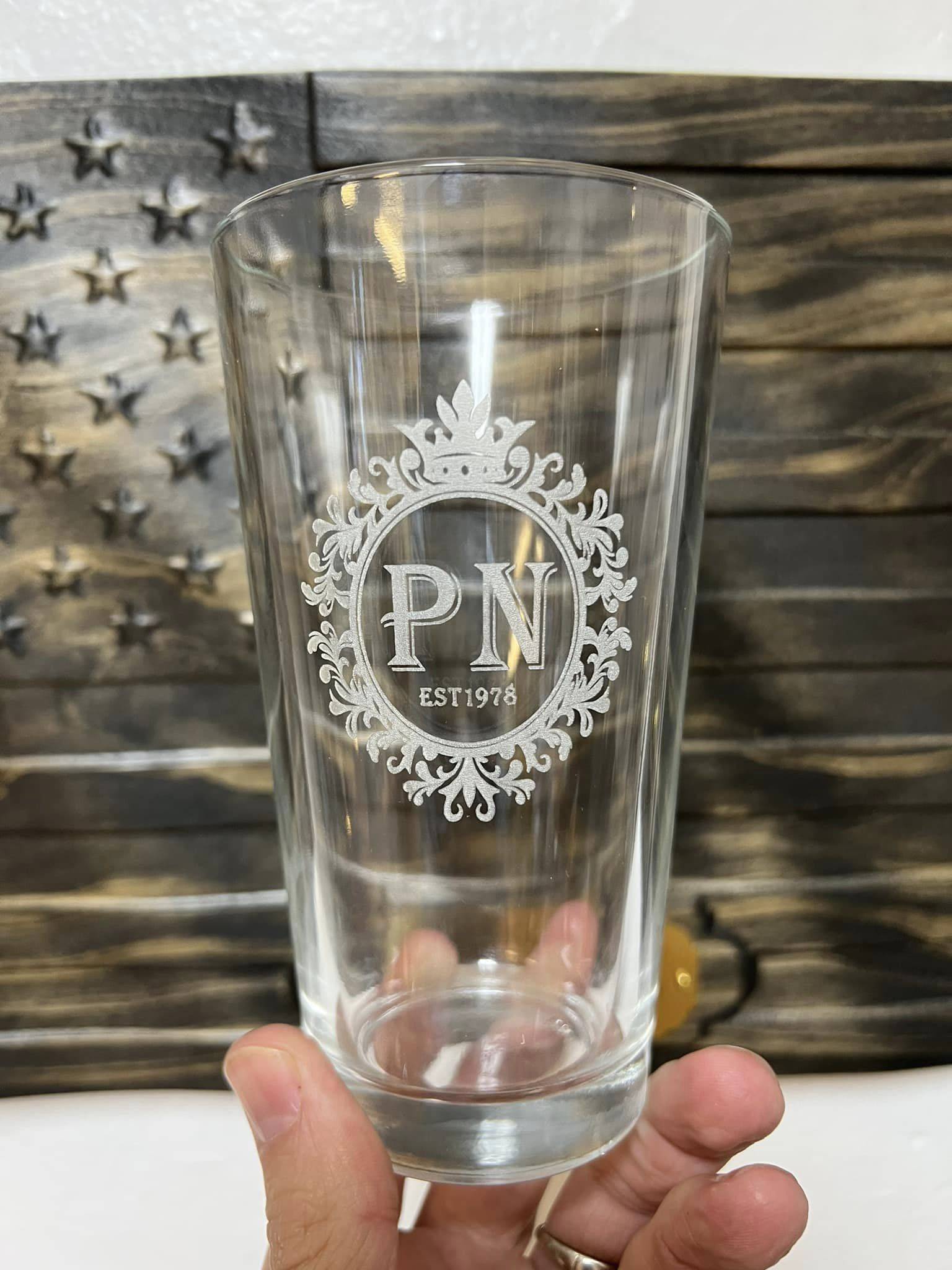

レーザー回転アタッチメントは、レーザー彫刻機ができることを拡張します。 平らなシートのみを処理する代わりに、タンブラー、ボトル、グラス、リング、ペン、カップ、パイプ、野球のバットなどの円筒形および円錐形のオブジェクトを彫刻、マーク、またはカットできます。

企業やメーカーにとって、回転彫刻は通常の丸いオブジェクトをパーソナライズされた製品に変えるため、特に価値があります。 ドリンクウェア、プロモーションギフト、ジュエリー、円筒形パッケージ、工業用部品、カスタムアワードはすべて、デザインが表面をきれいに包むと、より価値の高い製品になる可能性があります。

このガイドでは、実用的なロータリーアタッチメントの知識とセットアップのアドバイスを組み合わせています。 レーザー回転式アタッチメントがどのように機能するかを説明し、一般的な回転式タイプを比較し、製品アプリケーションを紹介し、LightBurnおよびRDWorksのセットアップの基本をカバーし、購入、トラブルシューティング、およびメンテナンスのヒントを提供します。

1.レーザーロータリーアタッチメントとは何ですか?

Aレーザー回転式アタッチメントレーザー彫刻または切断機で使用される回転式器具または回転軸です。 円形またはテーパー状のワークピースを保持し、レーザーが表面を処理しながら回転させます。

回転彫刻中、レーザービームは通常、オブジェクトがその下で回転している間、制御された彫刻経路にとどまります。 この調整された動きにより、レーザーはオブジェクトの周囲にテキスト、グラフィック、ロゴ、パターン、またはシリアル番号を適用できます。

1.1フラットベッド彫刻vsロータリー彫刻

標準的なフラットベッドレーザーのセットアップは、シート、プラーク、パネル、カード、アクリル、木制の板、平らな革片などの平らな材料に最适です。 ただし、レーザーフォーカス、彫刻位置、および表面距離が曲面全体で変化する可能性があるため、フラットベッドだけでは丸いオブジェクトには理想的ではありません。

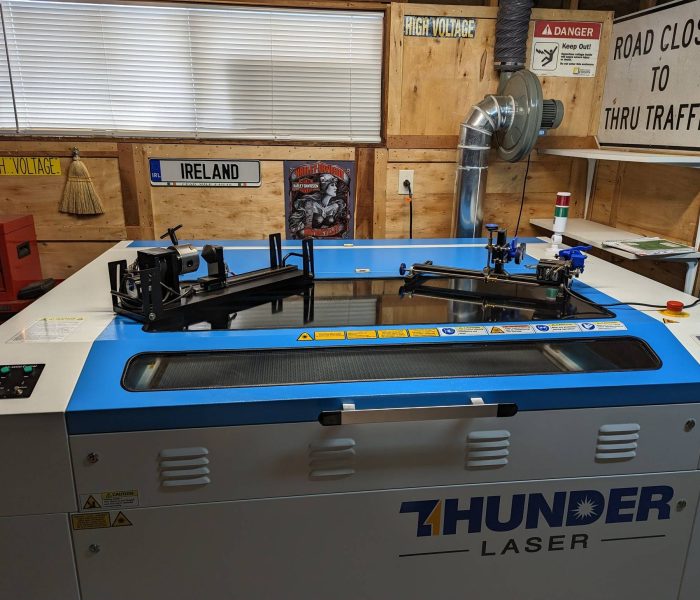

回転式アタッチメントは、オブジェクトを回転させることでこの問題を解決し、彫刻領域がレーザーに対してより一貫性を保つようにします。 これにより、丸い表面をより均一に彫刻し、タンブラー、ボトル、カップ、および同様の製品を包むデザインを作成することができます。

1.2レーザーロータリーアタッチメントの主要コンポーネント

典型的な回転レーザー装置は、いくつかの重要なコンポーネントを含む。 正確な設計は、チャックロータリー、ローラーロータリー、リングロータリー、または別の特殊な器具のいずれであるかによって異なりますが、ほとんどのロータリーシステムは同じ基本機能を共有しています。

2.なぜレーザーロータリーアタッチメントを使用しますか?

Aレーザー回転装置レーザー彫刻機の多様性を大幅に向上させます。 フラットベッドだけで正確に加工するのが難しい円筒形またはテーパーのある物体には特に効果的です。

2.1湾曲した表面へのより良いアクセス

回転式アタッチメントがない場合、湾曲したアイテムを彫刻すると、狭い領域だけが正しい焦点の近くにとどまることができることがよくあります。 回転デバイスを使用すると、表面が彫刻位置を回転し、レーザーがオブジェクトの周りのデザインをより均等に処理できるようになります。

2.2より一貫した彫刻結果

回転彫刻は、オブジェクトが回転するときに、より一貫したポジショニングを維持するのに役立ちます。 これは、テキスト、ロゴ、グラフィックがオブジェクトの片側から反対側にきれいでプロフェッショナルに見えなければならない製品にとって重要です。

2.3より良い生産の柔軟性

カスタムギフトショップ、ドリンクウェア事業、販促用製品サプライヤー、および小規模バッチメーカーの場合、回転式アタッチメントが製品の可能性を高めます。 1台のレーザーマシンでフラットプロジェクトと湾曲した製品のカスタマイズを処理できます。

3.レーザーロータリーアタッチメントのタイプ

さまざまな回転アタッチメントは、さまざまなオブジェクトの形状、重量、直径、および生産ワークフロー用に設計されています。 最も一般的なオプションには、チャック回転式アタッチメント、ローラー回転式アタッチメント、リング回転式器具、ロール軸回転式デバイス、および狭い円筒形アイテム用の回転テーブルが含まれます。

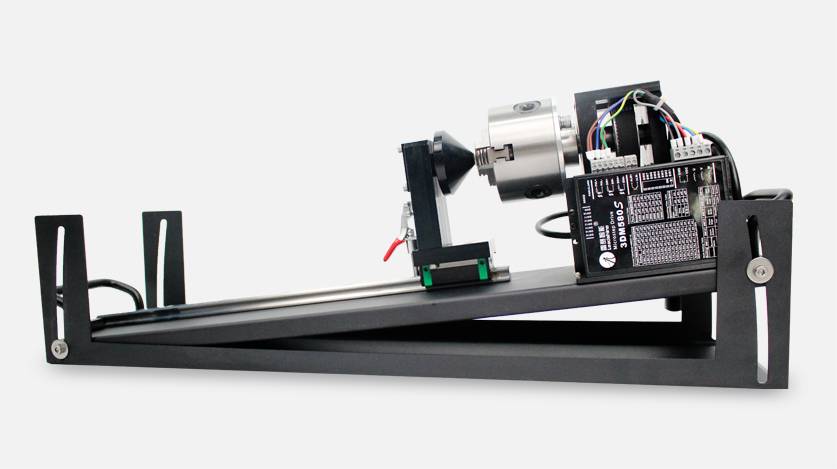

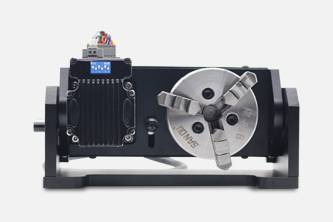

3.1チャックロータリーアタッチメント

チャック回転アタッチメントは、チャックを使用してオブジェクトをクランプし、回転させます。 多くの場合、ペン、ワイングラス、狭いカップ、および同様の製品など、中小規模の円筒形のオブジェクトに適しています。

チャックはオブジェクトを直接保持するため、互換性のある形状に強力なポジショニングを提供できます。 ただし、一部のより大きなまたは異常な形状のオブジェクトはうまく収まらない可能性があるため、ユーザーは製造前にオブジェクトの直径、長さ、およびクランプの安定性を確認する必要があります。

3.2ローラーロータリーアタッチメント

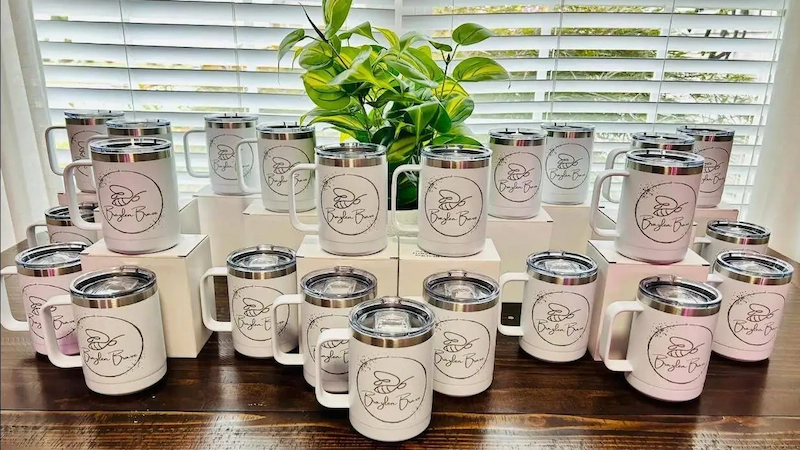

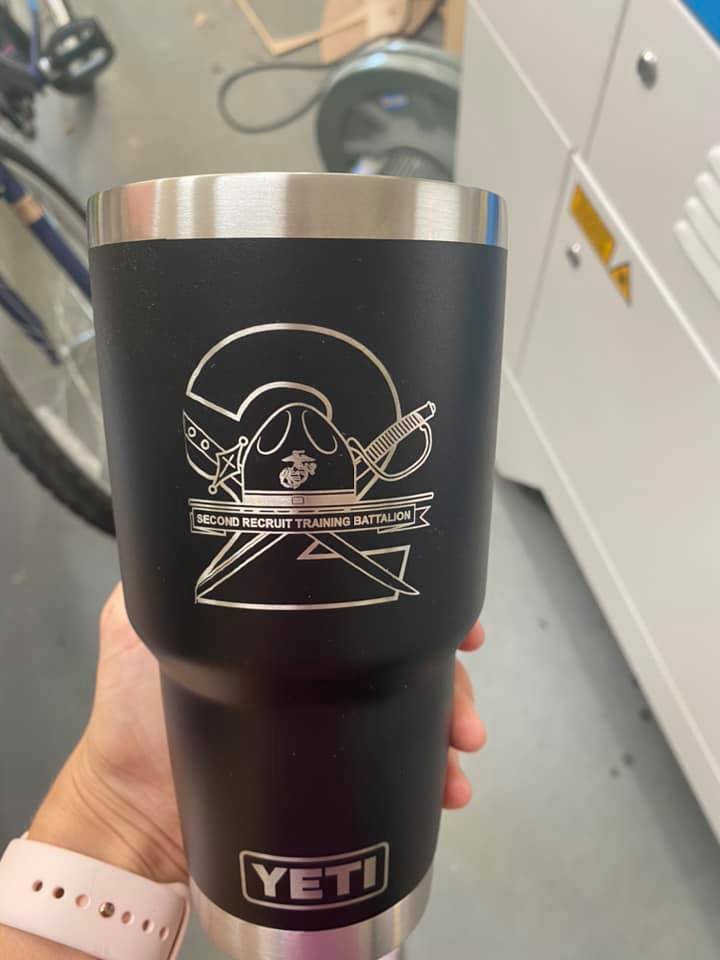

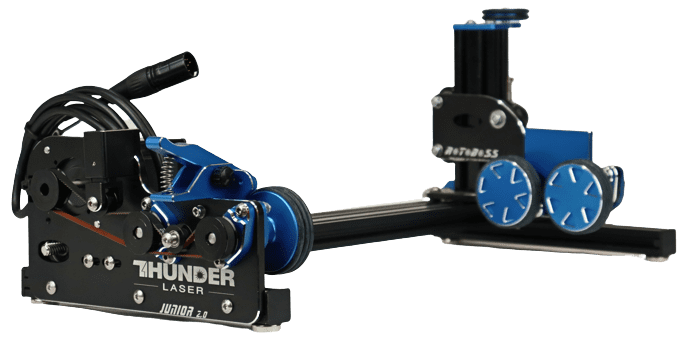

ローラー回転アタッチメントは、ローラーを使用してオブジェクトをサポートおよび回転させます。 ローラーはモーターによって運転され、さまざまなオブジェクトサイズに合わせて調整できることがよくあります。 このタイプは、タンブラー、ボトル、花瓶など、より大きなまたはより重い円筒形のオブジェクトに一般的に使用されます。

バッチ処理の場合、オペレーターが各アイテムのチャックを締める必要がないため、ローラーロータリーが便利です。 これにより、ドリンクウェアや同様の製品の繰り返し生産に役立ちます。

3.3円筒形制品のロータリーアタッチメント

一般的な円筒形の回転アタッチメントには、通常、回転器具、ステップモーター、および調整可能なベースが含まれます。 一部のモデルは、より長い円筒形のオブジェクト用のオプションのテールストックもサポートしている場合があります。

このタイプの回転器具は、円筒形またはテーパーのワークピースを処理し、正確な彫刻のために360度の回転をサポートするように設計されています。 タンブラー、カップ、ボトル、フランジ、および同様の製品によく使用されます。

3.4リング用ロータリーアタッチメント

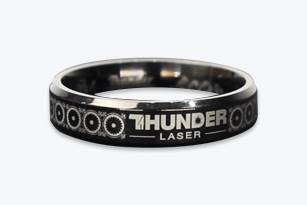

リング回転式アタッチメントは、リングとブレスレットに正確に彫刻するために設計されています。 セルフロックスプリング、さまざまなコレットサイズ、およびジュエリーピースを正確に配置するのに役立つ角度調整ネジが含まれる場合があります。

このロータリータイプは、リングの内面と外面の両方での彫刻をサポートできるため、ジュエリーのカスタマイズ、名前の彫刻、日付、メッセージ、パターン、ブランドマークに役立ちます。

3.5ロールアクシス回転装置とペンのマーキングテーブル

ロール軸回転装置は、機械と器具のセットアップに応じて、円筒形、直方体、またはDIY部品をサポートできます。 これは、ローラー上に置くことができるオブジェクトのマーキングと彫刻に一般的に使用されます。

ペンマーキング用の回転テーブルには、表面に複数の溝があります。 これらの溝は、ペン、鉛筆、射出キット、試験管、およびその他の細い円筒形のアイテムを保持するのに役立ち、複数の同様の製品を効率的にマークすることを容易にします。

3.6ロータリーアタッチメントの比較

4.レーザーロータリーアタッチメントはどのように機能しますか?

レーザー回転式アタッチメントは、レーザーマシンの制御システムとともに機能します。 レーザーマシンがデザインを彫刻している間、回転装置はオブジェクトを回転させます。 正確な結果を得るには、機械は回転運動と物体の直径との関係を理解しなければならない。

4.1基本的なロータリー彫刻ワークフロー

4.2直径とパルスの設定が重要な理由

ロータリー彫刻は正確な回転に依存します。 ソフトウェアの直径またはパルス設定が実際のオブジェクトと回転デバイスと一致しない場合、デザインが引き伸ばされたり、圧縮されたり、位置がずれたり、誤ってラップされたりする可能性があります。

生成前に、オブジェクトを注意深く測定し、簡単なテストを実行します。 正方形のテストパターンは、回転運動が正しくスケーリングされているかどうかをすばやく表示するため便利です。

5. LightBurnとRDWorksロータリーセットアップのヒント

ソフトウェアのセットアップは、ロータリー雕刻の最も重要な部分の1つです。 回転式アタッチメントが物理的に正しくインストールされている場合でも、ソフトウェア設定が不十分な場合、アートワークの伸び、方向性の誤り、滑り、または彫刻の置き忘れにつながる可能性があります。

5.1 LightBurnロータリーセットアップ

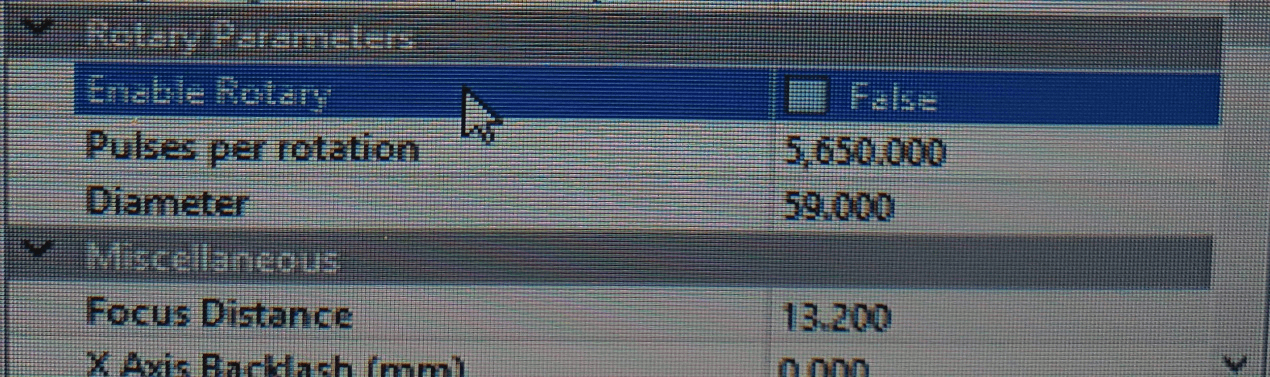

LightBurnで、レーザーをオンにしてコンピュータに接続します。 次に、 [編集] タブを開き、 [マシン設定] に移動し、 [ロータリーセットアップ] にスクロールして、マシンとロータリーアタッチメントに従って回転値を入力します。

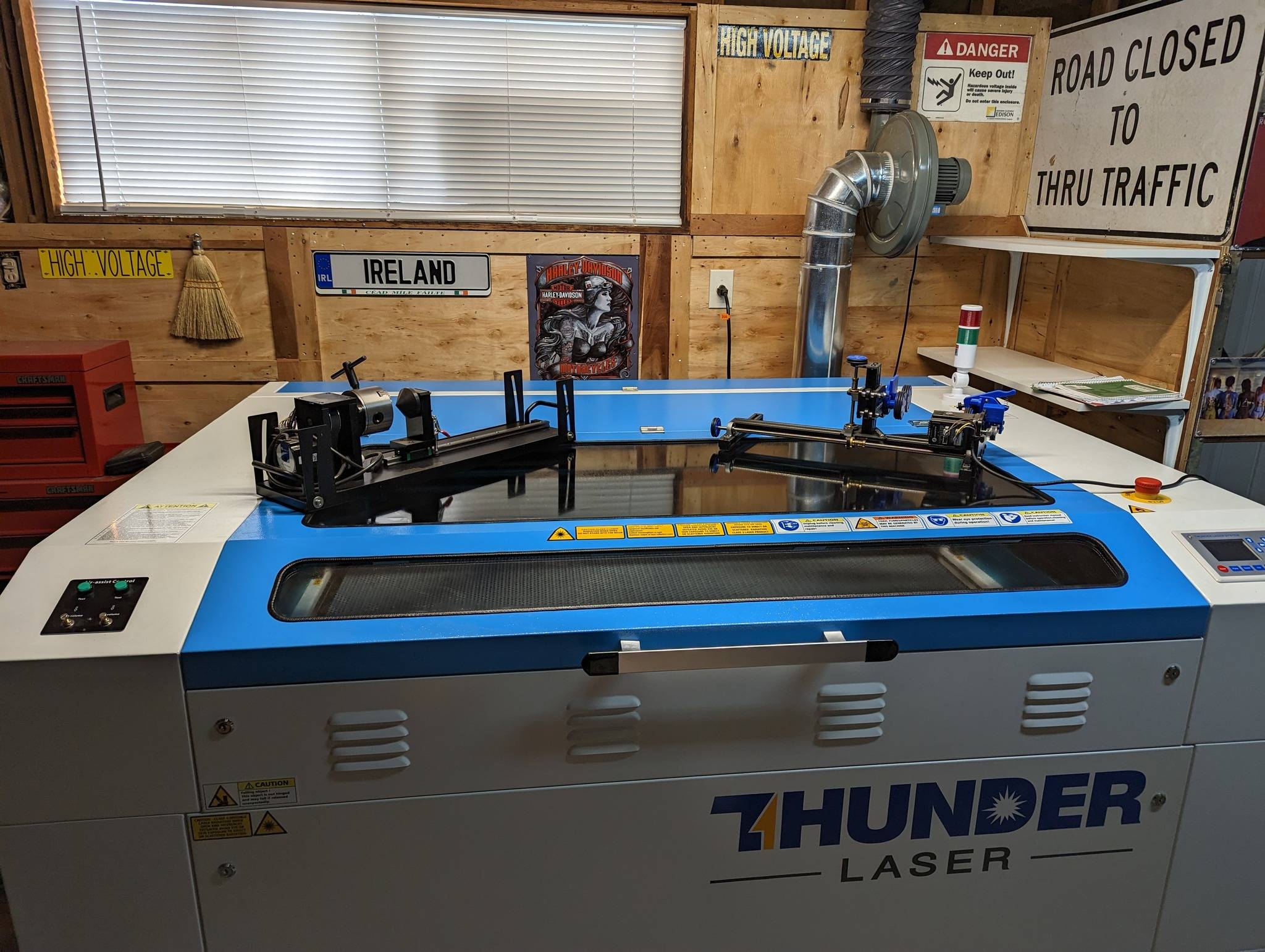

ソースコンテンツは、サンダーレーザーセットアップの場合、4400に設定された円形パルスと59 mmに設定された直径の開始例を示しています。 これらをベースライン参照値としてのみ使用してから、特定のロータリーとオブジェクトをテストして調整します。

メインのLightBurn画面にロータリー有効化スイッチが表示されない場合は、 [編集] を開き、 [設定] に移動し、ロータリー有効化オプションを見つけてオンにします。 設定を確認したら、メイン画面に戻り、レーザータブの下にロータリーの有効化ボタンが表示されているかどうかを確認します。

5.2初心者モードとロータリーテスト

最後のジョブを実行する前に、25.4x25.4mmのテストボックスを作成し、テストオブジェクトまたはスクラップ互換の表面に彫刻します。 画像が引き伸ばされている場合は、1回転あたりの円形パルスを減らします。 画像が小さすぎる場合は、1回転あたりの円形パルスを増やします。

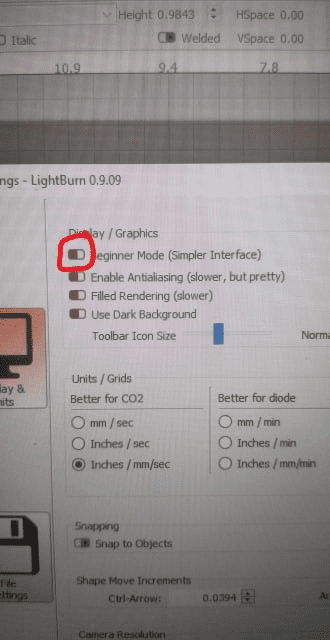

メイン画面でロータリー機能を有効にするときは、ビギナーモードもチェックし、セットアップで必要に応じて無効になっていることを確認してください。

5.3 RDWorksとLightBurnのアートワークの方向性

回転彫刻は通常のフラットベッドの動きの代わりに回転運動を使用するため、アートワークの方向性が重要です。 ソースセットアップでは、ソフトウェアに応じてアートワークを異なる方法で回転させることを推奨しています。

5.4追加のロータリーチュートリアルリンク

セットアップガイダンスの詳細については、詳細なチャック回転ビデオチュートリアルと詳細なローラー回転式タンブラー彫刻チュートリアル.

6.正しいレーザーロータリーアタッチメントの選び方

ロータリーアタッチメントの選択は価格だけではありません。 正しい選択は、レーザーマシン、オブジェクトの形状、オブジェクトのサイズ、生産量、材料、彫刻の精度、およびサポートのニーズによって異なります。

6.1マシンの互換性を確認

ロータリーアタッチメントがレーザーマシンモデルとコントローラーシステムに対応していることを確認してください。 すべての回転デバイスがすべてのマシンに適合するわけではないため、購入する前に、インターフェイス、テーブルスペース、機械のクリアランス、ケーブル接続、およびソフトウェアのサポートを確認してください。

6.2ロータリータイプを製品形状に合わせる

主にタンブラー、ボトル、大きなドリンクウェアを彫刻している場合は、ローラーロータリーの方が便利かもしれません。 ペン、狭いカップ、および小さな円筒形の部品を使用する場合、チャックロータリーはより優れた保持制御を提供する可能性があります。 リングとジュエリーには、専用のリング回転アタッチメントを選択します。

6.3ビルドの品質と安定性の評価

回転アタッチメントはスムーズに回転し、ワークをしっかりと保持する必要があります。 優れたビルド品質は、滑り、ぐらつき、ずれ、および繰り返しのキャリブレーションの問題を減らすのに役立ちます。 安定した構造、滑らかな動き、信頼性の高いローラーまたはチャック、および正確な調整オプションを探します。

6.4特徴と調整範囲を検討する

便利な回転機能には、電動回転、調整可能なローラー間隔、アライメントエイド、調整可能なベース高さ、テールストックサポート、さまざまなコレットサイズ、安定したケーブル接続などがあります。 使用しない機能を支払う代わりに、製品ラインに一致する機能を選択してください。

6.5バランス価格、サポート、および長期的な価値

予算は重要ですが、回転彫刻は安定性と正しいセットアップに大きく依存します。 スリップしたり、位置合わせが困難な低コストの回転装置は、テストやリワークに時間がかかる場合があります。 また、サプライヤーが技術サポート、セットアップガイダンス、メンテナンスヘルプ、および保証範囲を提供しているかどうかを確認します。

7.一般的なロータリー彫刻の問題と修正

ロータリー彫刻は通常、最初の数回のテストの後に簡単になりますが、セットアップ中にいくつかの問題が発生する場合があります。 ほとんどの問題は、直径設定、パルス設定、オブジェクトの滑り、フォーカス、アートワークの方向、または不安定な位置に関連しています。

8.レーザーロータリーアタッチメントのメンテナンス

レーザー回転アタッチメントのメンテナンスは通常簡単ですが、定期的な検査は回避可能な彫刻エラーを防ぐのに役立ちます。 ほこり、破片、緩いケーブル、汚れたローラーはすべて回転性能に影響を与える可能性があります。

9.結論

レーザーロータリーアタッチメントは、平らな材料を超えてレーザーマシンを拡張するための最も有用なアクセサリーの1つです。 タンブラー、ボトル、グラス、リング、ペン、パイプ、および他の多くの円筒形または円錐形のオブジェクトに正確な彫刻を可能にします。

最良のロータリーセットアップは、製品タイプとワークフローによって異なります。 チャックロタリーは小さなオブジェクトに適していることが多く、ローラーロタリーは大きなドリンクウェアやバッチ作業に便利であり、リングロタリーはジュエリーアプリケーション用に設計されています。 最良の結果を得るには、互換性を確認し、正しい回転タイプを選択し、パルスと直径の設定をテストし、ワークを注意深く調整し、回転器具を定期的に維持します。
