レーザー用ロータリーアタッチメントとは？種類、仕組み＆用途

レーザー用ロータリーアタッチメントは、レーザー彫刻機やマーキングシステムに回転軸を追加し、円筒形や曲面のあるワークを回転させながら表面を加工できるようにする装置です。タンブラー、ボトル、グラス、パイプ、リング、チューブ、ペンなど、平面加工用の作業台に固定した状態では正確な彫刻が難しい円形製品によく使用されます。

基本的な仕組みはシンプルです。平面のX-Y方向だけで加工するのではなく、ワークの回転を制御しながらデザインに連動させます。これにより、画像、テキスト、ロゴ、シリアル番号、パターンなどを製品の円周に沿って加工でき、全周彫刻や部分的な分割彫刻にも対応できます。

この記事では、レーザー用ロータリーアタッチメントの基本、ロータリー彫刻の仕組み、主なロータリーの種類、ローラー式とチャック式の違い、対応するレーザー技術、そして彫刻精度に影響する主な要因について解説します。基本を理解しており、特定の製品に適したロータリーを選びたい場合は、レーザー用ロータリーアタッチメント選定ガイドをご覧ください。取り付け方法と操作方法については、レーザー用ロータリーアタッチメントの使い方をご覧ください。

最終確認日：2026年9月。

1. レーザー用ロータリーアタッチメントとは？

レーザー用ロータリーアタッチメントは、ロータリー軸、ロータリーフィクスチャー、レーザー用回転装置などとも呼ばれるアクセサリーです。ワークを長手方向の軸を中心に回転させることで、レーザー加工機で円形や曲面のある製品を加工できるようにします。

一般的なフラットベッド型レーザーでは、ワークを固定したまま、レーザーヘッドやスキャンシステムを平面座標上で移動させます。この方式は、シート材、銘板、パネル、平らな革、アクリル、木板など、平面状の材料に適しています。一方、円筒形の製品では別の問題が生じます。レーザーが表面に沿って移動すると、表面が焦点面から離れていくためです。

ロータリー軸は、加工中にワークを回転させることで、この問題に対応します。ワークがレーザーの下または前で回転する間、レーザーは曲面の一部分を制御しながら加工します。

1.1 フラットベッド彫刻とロータリー彫刻の違い

ロータリー彫刻では回転を制御することで、円筒形の表面をより安定して加工できます。

2. 円筒形の彫刻にロータリーアタッチメントを使用する理由

デザインが小さく、表面の狭い範囲に収まる場合は、ロータリーを使わずに曲面のある製品を彫刻できることもあります。しかし、デザインの幅が広くなると、曲面による表面高さの変化が大きくなり、デザイン全体を適切な焦点範囲内に保つことが難しくなります。

手作業でワークの位置を変える方法もありますが、位置合わせの問題が生じます。製品を手で回すたびに、次の加工部分を前の部分に正確につなげる必要があります。わずかな位置ずれでも、目に見える隙間、重なり、傾いたデザイン、彫刻品質のばらつきにつながることがあります。

ロータリーアタッチメントを使用すると、繰り返し手作業で位置を調整する代わりに、回転を自動的に制御できます。幅の広いグラフィック、ドリンクウェアの繰り返し生産、円筒形製品への識別マーク、円周の広い範囲にわたるデザインなどに特に役立ちます。

3. レーザー用ロータリーアタッチメントの仕組み

ロータリー彫刻では、レーザーシステムに回転軸を追加します。モーターがワークを回転させ、レーザーのコントローラーまたはソフトウェアが、その回転と彫刻経路を連動させます。

これにより、平面上のデジタルデザインを、製品の円周に沿った直線的な移動に変換できます。元のデザインと実際の彫刻寸法を一致させるには、ロータリーモーターの動作量に対して、ワーク表面がどれだけ移動するかをシステムが把握する必要があります。

3.1 回転軸と駆動システム

ロータリーの駆動機構は、モーターの動きをワークの制御された回転に変換します。多くのロータリーアタッチメントではステッピングモーターが使用されますが、より専門的な産業用システムでは、別のモーション制御方式が採用される場合もあります。

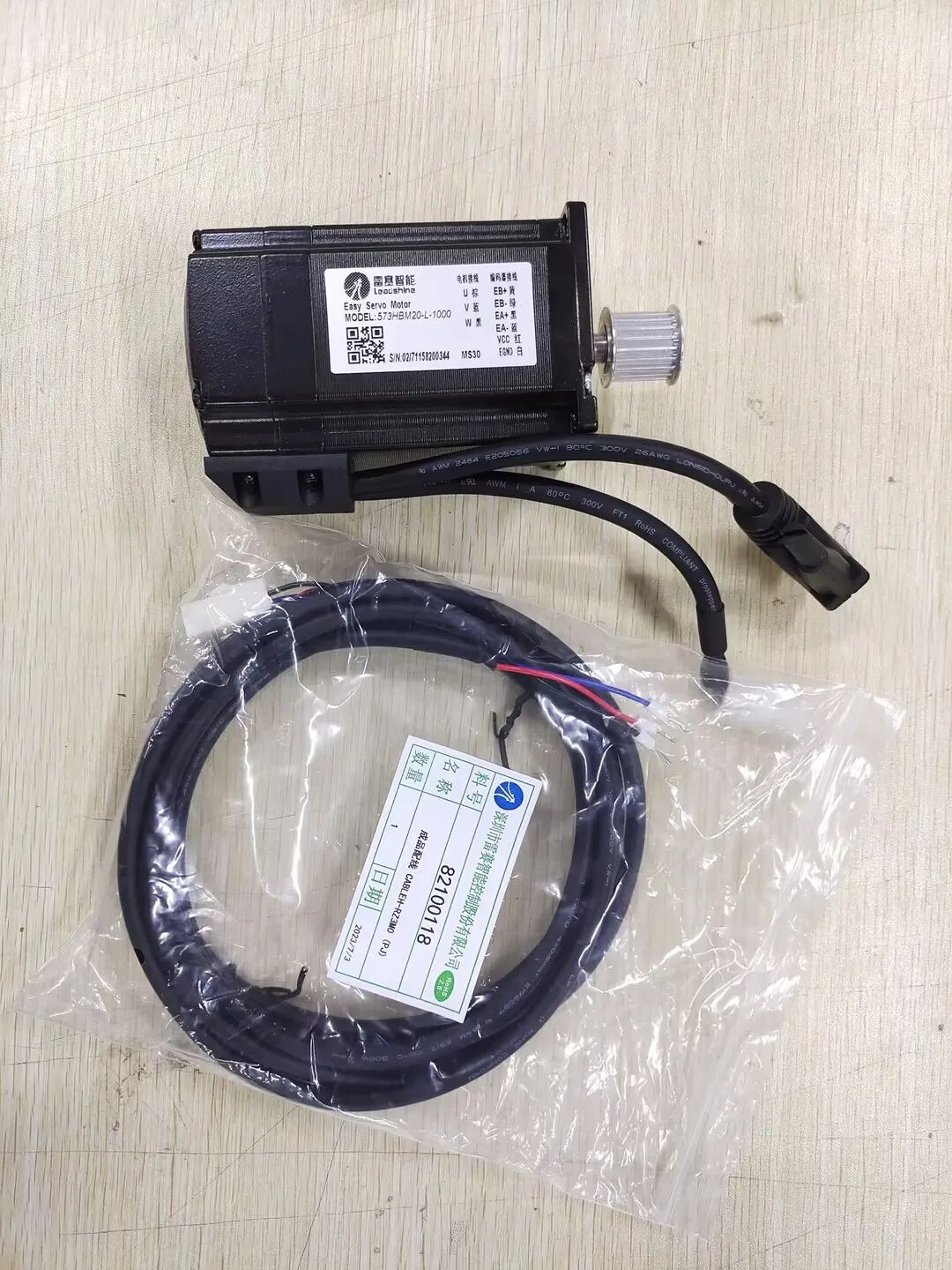

ロータリーの駆動システムは、モーターの動きをワークの制御された回転に変換します。

3.2 ワークの固定

ワークは、滑り、揺れ、横方向への移動が生じないように回転させる必要があります。ロータリーの設計によって、ローラーの上に載せる方式、チャックで固定する方式、固定具の間で支える方式、専用のリングやジョーで保持する方式などがあります。

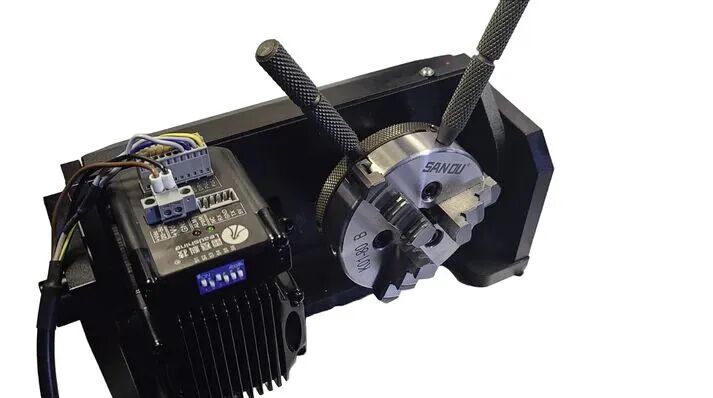

固定機構は、レーザー加工中にワークが回転しても安定した状態を維持します。

3.3 直径、円周、表面の移動量

まっすぐな円筒形の製品では、円周は直径によって決まります。

円周 = π × 直径

1回転が製品の円周に沿った正しい物理的距離に対応する必要があるため、この関係は重要です。ソフトウェアのロータリー校正値や設定した製品直径が実際のセットアップと一致していないと、完成したデザインが引き伸ばされたり、圧縮されたりすることがあります。

テーパー形状の製品では、長さに沿って実効直径が変化するため、さらに複雑になります。そのため、円錐形のドリンクウェアでは、水平調整、焦点、デザイン幅、ロータリーの設定に特別な注意が必要です。

3.4 焦点と位置合わせ

ワークが回転している間、彫刻する範囲を適切な焦点範囲内に保つ必要があります。まっすぐな円筒形の製品では、一般的に円筒の最上部を基準面として使用します。また、完成したデザインが傾いて見えないよう、ロータリー軸を加工機に対して正しく位置合わせする必要があります。

これらは基本原則であり、特定モデルの取り付け手順ではありません。実際の取り付け、焦点調整、測定、フレーミング、試し彫刻の方法は、使用するロータリーとレーザーの構成によって異なります。

4. レーザー用ロータリーアタッチメントの主な種類

ロータリーアタッチメントの主な違いは、ワークをどのように支え、固定するかにあります。最も一般的なのはローラー式とチャック式です。リング用や特殊な産業用フィクスチャーは、特定の製品形状に対応するために使用されます。

4.1 ローラー式ロータリーアタッチメント

ローラー式ロータリーは、回転するローラーの上に製品を載せて支えます。ローラーと製品の間の摩擦によって回転を伝えるため、通常はワークの中心を直接クランプする必要がありません。

この方式は、タンブラー、ボトル、グラス、マグカップなどの円筒形ドリンクウェアによく使用されます。多くの場合、製品をすばやくセットして取り外せるためです。加工結果は、ワークとローラーが十分に接触しているかどうかに左右されます。テーパーが強い製品、重量バランスの悪い製品、滑りやすい製品では、安定した回転が難しくなる場合があります。

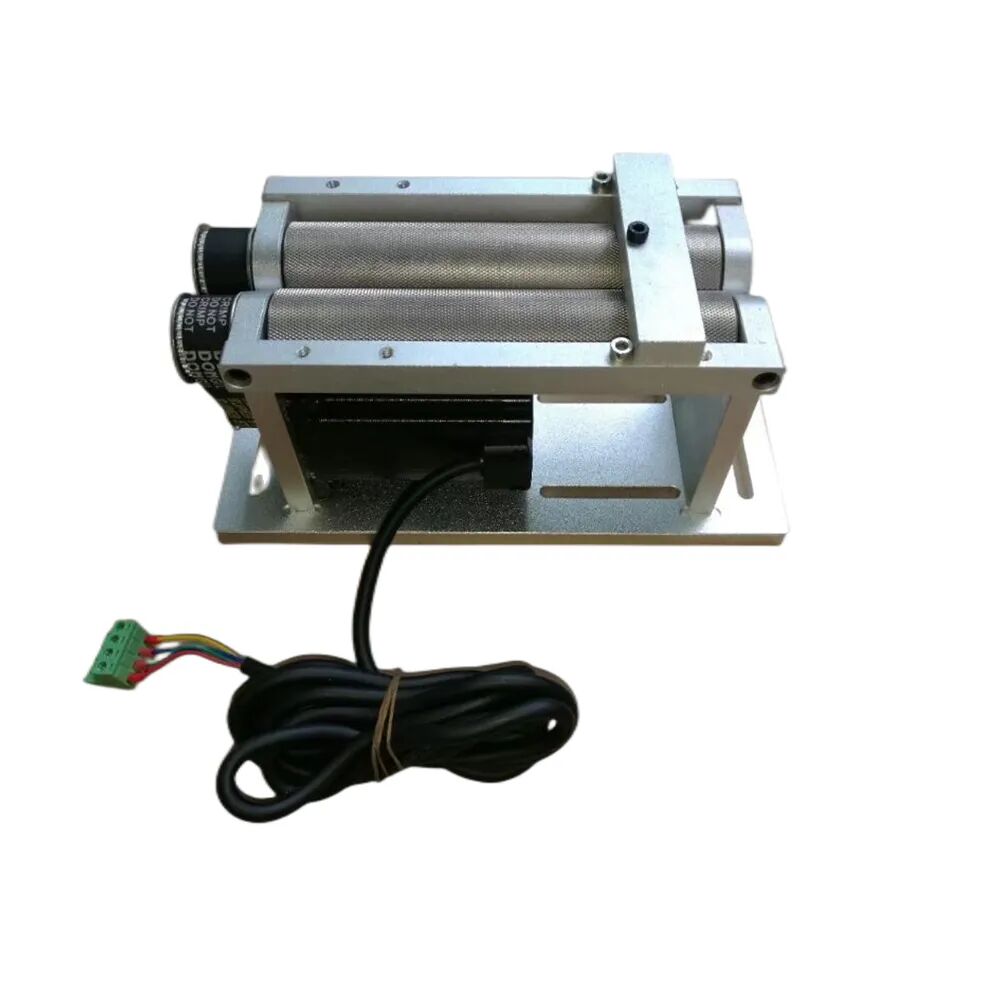

ローラー式ロータリーは、支持ローラーとの摩擦によってワークを回転させます。

4.2 チャック式ロータリーアタッチメント

チャック式ロータリーは、通常、対応する円筒形部品の内側または外側をジョーで挟み、ワークを機械的に固定します。摩擦だけに頼らず、製品を確実に保持できるため、クランプ範囲に収まるチューブ、ロッド、ペン、シャフト、リングなどを安定した位置で回転させることができます。

チャック式では、直径の異なる製品に対応するために、一般的により多くのセットアップ作業が必要です。また、壊れやすい表面や傷が付きやすい表面では、クランプ圧力にも注意する必要があります。

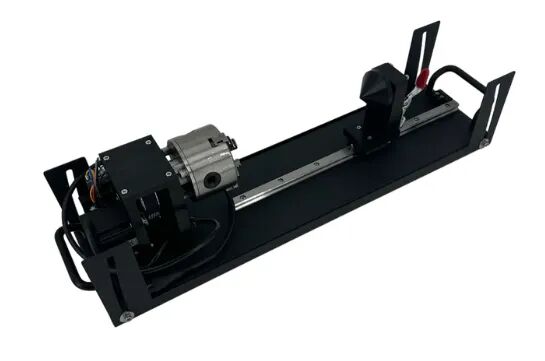

チャック式ロータリーは、ワークを機械的に固定し、回転位置を制御します。

4.3 リング用および特殊なロータリーフィクスチャー

小型のロータリーフィクスチャーには、リング、ブレスレット、ジュエリー、ペンなど、細長い製品に特化したものがあります。産業用ロータリーフィクスチャーは、パイプ、シャフト、工具、医療部品、コネクター、繰り返し生産する部品などに合わせてカスタマイズすることもできます。

用語はメーカーによって異なります。例えば、「ジョー式ロータリー」は、専用の固定具や機械式ジョーを使用するチャック式システムを指す場合があります。重要なのは、ワークをどのように保持し、固定具が回転をどれだけ正確に制御できるかという点です。

4.4 ローラー式とチャック式ロータリーの基本的な違い

ローラー式とチャック式の主な違いは、ワークの保持方法と回転方法にあります。

5. ロータリー彫刻の精度に影響する要因

ロータリーアタッチメントを使用すれば、あらゆる曲面製品を簡単に彫刻できるわけではありません。精度を確保するには、レーザーシステム全体の複数の要素が連携して機能する必要があります。

5.1 ロータリーの校正

コントローラーは、モーターの動きを正しい物理的な表面移動量に変換する必要があります。ロータリーの校正値が実際のハードウェアと一致していないと、デザインの寸法が引き伸ばされたり、圧縮されたりすることがあります。

5.2 ワークの直径

入力または測定した直径は、実際に彫刻する範囲を反映している必要があります。これは、製品の両端で直径が変わるテーパー形状の場合に特に重要です。

5.3 位置合わせ

ロータリー軸が加工機の所定の軸と平行になっていないと、長方形のデザインが完成品上で傾いて見えることがあります。

5.4 ワークの安定性

滑り、揺れ、不均等な重量配分、クランプ不足などは、彫刻中の表面位置を変化させる可能性があります。重量のある製品、テーパー形状、長尺物、非対称形状の製品には、追加の支持が必要な場合があります。

5.5 焦点と全回転時のクリアランス

ワークを必要な範囲まで回転させる際に、ハンドル、ネック、支持部、その他の突起がレーザーヘッド、筐体、作業台、固定具に接触しないよう、十分なクリアランスを確保する必要があります。また、彫刻範囲を適切な焦点範囲内に保つ必要もあります。

6. レーザー用ロータリーアタッチメントで加工できる製品

製品の形状に合わせて制御された回転が必要な場合、ロータリーアタッチメントが役立ちます。対象は、名入れドリンクウェアから産業用の識別部品まで幅広くあります。

6.1 タンブラー、ボトル、マグカップ、ガラス製品

ドリンクウェアは、ロータリーを使用する最も一般的な用途の一つです。タンブラー、ボトル、マグカップ、ワイングラスなどの製品の周囲に、ロゴ、名前、パターン、写真、ウェディングデザイン、装飾アートなどを彫刻できます。

ロータリー彫刻では、曲面のあるガラス製品を制御された彫刻位置で回転させることができます。

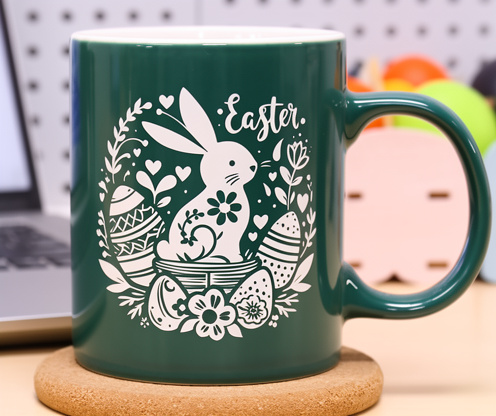

円筒形のドリンクウェアは、レーザー用ロータリーアタッチメントの一般的な加工対象です。

ガラスのレーザー加工について詳しく知りたい場合は、Thunder Laser Inspiration Libraryでロータリーを使用したその他の加工事例もご覧ください。

6.2 ジュエリーおよび小型の円形製品

リング、ブレスレット、金属バンド、ペン、懐中電灯の本体など、細長い円筒形製品には、チャック式、リング用、その他の小型ロータリーフィクスチャーが使用されます。適切なレーザー光源は材料によって異なります。例えば、多くの金属への直接マーキングには、Thunder Aurora SeriesのようなファイバーまたはMOPAシステムが一般的に使用されます。

6.3 産業用チューブ、パイプ、シャフト、部品

産業用ロータリーフィクスチャーは、チューブ、シャフト、コネクターなどの部品に、円筒形の識別マーク、シリアル番号、ロゴ、目盛り、トレーサビリティ情報を加工するほか、装飾加工や機能的な加工にも使用できます。

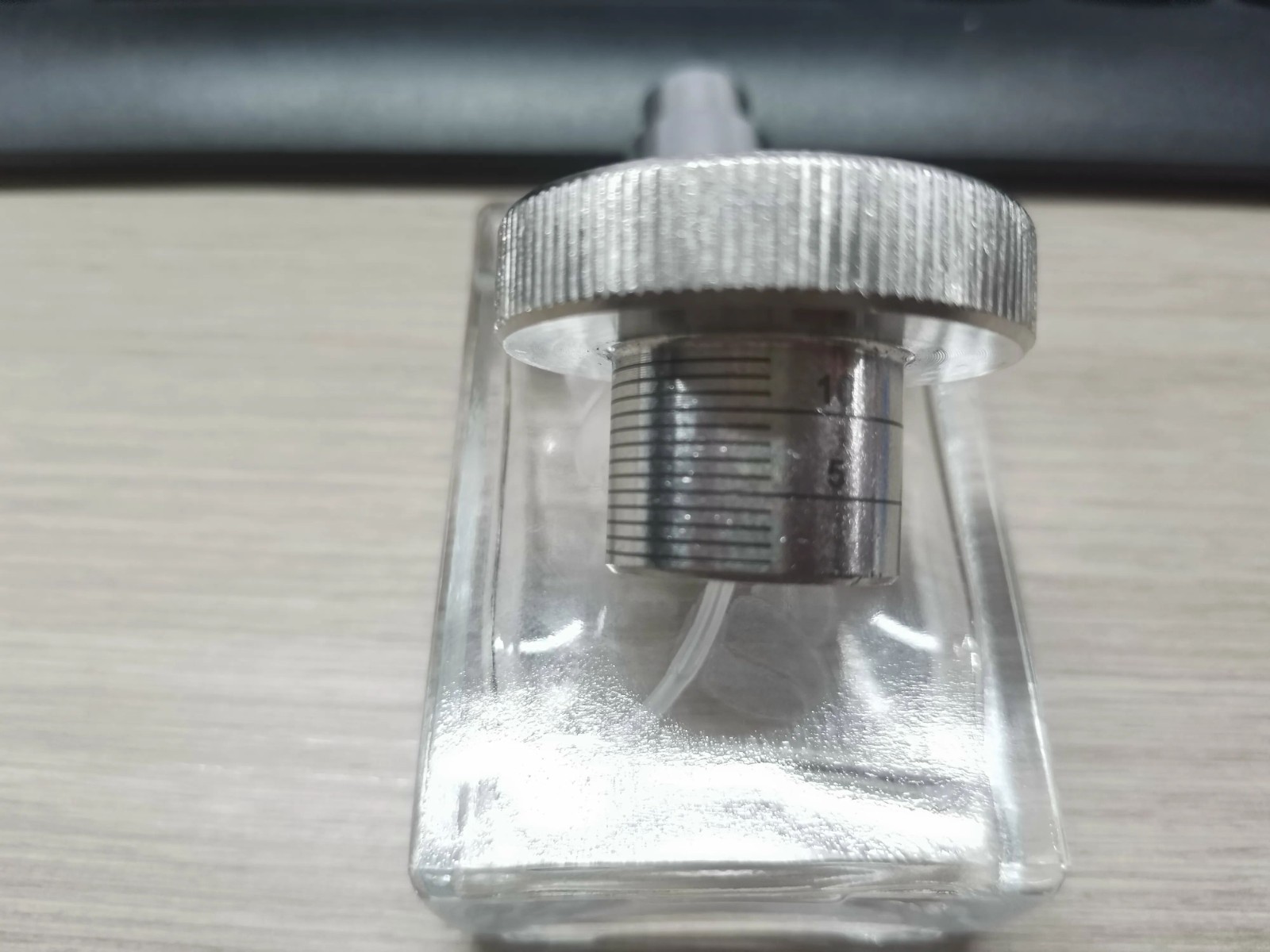

ロータリーフィクスチャーは、産業用円筒部品への再現性の高いレーザーマーキングや彫刻に役立ちます。

金属加工については、金属レーザー加工ガイドをご覧ください。

7. ロータリーアタッチメントに対応するレーザーの種類

ロータリーアタッチメントはワークの動きを制御する装置であり、レーザーで加工できる材料を決定するものではありません。材料との適合性は、主にレーザーの波長、出力、光学系、加工方法によって決まります。

ロータリーへの対応と材料への対応は別の問題です。レーザー光源は材料に適している必要があり、加工機とコントローラーはロータリーのハードウェアに対応している必要があります。

Thunder Laserでは、Bolt Series、Nova Plus Series、Titan SeriesなどのRF CO₂システムに加え、Aurora Seriesなどのファイバー/MOPAマーキングシステムでも、ロータリーを活用した加工に対応しています。

8. ロータリー彫刻のメリットと制約

ロータリー彫刻は、レーザー加工の対象を平面製品以外にも広げますが、機械的および幾何学的な制約も生じます。

こうした制約があるため、1台のロータリーですべての円筒形製品に対応できると考えるのではなく、ロータリーの種類、加工機のクリアランス、製品形状、レーザー光源、ソフトウェアの対応状況をそれぞれ確認する必要があります。

9. ロータリーアタッチメントとレーザーソフトウェアの連携

ロータリー彫刻では、モーション軸の一つを製品の回転に使用することを、制御ソフトウェアと加工機のコントローラーに認識させる必要があります。通常、ソフトウェアにはロータリーの種類、製品の直径、ハードウェア固有の回転値や校正値などの情報が必要です。

Thunder Laserの現在のロータリー加工ワークフローは、LaserMaker、RDWorks、互換性のあるLightBurnの設定などを使用して構成できます。具体的なメニューや校正値はロータリーのハードウェアと加工機によって異なるため、設定値をすべてのシステムに共通する数値として扱わないでください。

このWikiでは、特定のモデルに固有のソフトウェア設定ではなく、基本的な仕組みを説明しています。実際の校正値やハードウェアを設定する際は、使用する加工機に対応したロータリーの取扱説明書を参照してください。

10. 次に確認したいこと

ロータリーアタッチメントの仕組みを理解したら、次に行うことは、新しいハードウェアを選ぶのか、既存のロータリーをセットアップするのかによって異なります。製品に適した機種を選ぶ際は、ワークの形状、安定性、セット方法、加工機のクリアランス、クランプの要件、生産量を考慮してください。

Thunder Laser Accessories & Partsでアクセサリーを確認したり、Video Academyで加工機やソフトウェアのチュートリアルを視聴したり、LaserMaker Tutorial Libraryでロータリー関連の操作を学んだりすることもできます。実際の加工結果を確認したい場合は、Material Testingから円筒形製品を送付してテストを依頼することも可能です。
