レーザー彫刻の主な塗りつぶしモードとその特徴

塗りつぶしパターンとも呼ばれる塗りつぶしモードは、デザイン内の塗りつぶされた領域をレーザーでどのように彫刻するかを制御します。レーザーが直線状にスキャンするのか、角度を変えて交差させるのか、あるいは形状の輪郭に沿って加工するのかを決定します。選択するモードによって、彫刻時間が2倍になったり、半分に短縮されたりすることがあります。また、滑らかで均一な表面が、縞模様やムラのある仕上がりになることもあります。

彫刻の仕上がりにムラがある、加工に時間がかかりすぎる、目に見えるスキャンラインが発生するといった問題がある場合、原因は必ずしも出力や速度とは限りません。レーザー彫刻の塗りつぶしモードの設定に問題がある可能性があります。この設定の選び方と微調整を理解することは、より速く、きれいで、プロフェッショナルな彫刻結果を得るための簡単な方法の一つです。

1. レーザー彫刻で塗りつぶしモードが重要な理由

塗りつぶしパターンにはそれぞれ特徴があり、選択によって、プロフェッショナルな仕上がりになるかどうかが変わります。パターンによって表面の仕上がりも異なります。使用するレーザー彫刻の塗りつぶしモードは、レーザーの移動方法、熱の広がり方、そして彫刻の細部がどのように形成されるかを決定します。

適切に最適化された塗りつぶし経路は、エッジを鮮明かつ均一に保ちながら、彫刻時間を大幅に短縮できます。一方、適切でない塗りつぶしモードを選ぶと、特に重量のあるガントリーシステムでは、濃淡のムラ、位置ずれ、機械的な振動が発生する可能性があります。

つまり、レーザー彫刻の塗りつぶしモードは、最終的な彫刻結果を直接左右します。適切なモードを選ぶことは、単に効率を高めるためだけではありません。余計な試行錯誤を減らし、求める仕上がりを実現するためにも重要です。

2. レーザー彫刻でよく使われる塗りつぶしモードの種類

適切なレーザー彫刻の塗りつぶしモードを選ぶことで、滑らかでプロフェッショナルな彫刻と、ムラがあり満足できない仕上がりとの差が生まれます。ここでは、レーザー彫刻で使用される主な塗りつぶしモードについて、それぞれの特徴、メリット、考えられるデメリットを紹介します。

2.1 単方向塗りつぶし

仕組み：レーザーは一方向にスキャンします。1本のラインを加工し終えると、次のラインを開始する位置まで素早く戻ります。

メリット：

• 加工速度が速い。
• 熱による変形が少ない。
• 表面の質感を均一に保ちやすい。

デメリット：

• 加工しない状態での移動が増える。
• 角の部分に熱が集中することがある。

単方向塗りつぶしでは、一方向にスキャンした後、次のラインを開始する位置に戻ります。

2.2 双方向塗りつぶし

仕組み：レーザーは左右に往復しながら加工し、1回の走査で左から右、右から左の両方向に彫刻します。

メリット：

• 加工を伴わない移動時間が減り、効率が向上する。
• 単方向塗りつぶしと比較して、彫刻時間を約50%短縮できる。

デメリット：

• 熱が蓄積しやすくなり、材料の特性に影響する可能性がある。
• 往路と復路で表面の質感に違いが生じることがある。

双方向塗りつぶしは両方向に彫刻することで、加工を伴わない移動時間を短縮します。

2.3 クロスハッチ

仕組み：まず一方向に塗りつぶし、その後、最初の走査方向に対して垂直な方向に2回目の走査を行い、交差するパターンを形成します。

メリット：

• 非常に均一で、質感のばらつきが少ない表面を形成できる。
• 彫刻領域全体の深さを精密に制御できる。
• 方向による偏りを抑え、向きに左右されにくい均一な仕上がりを実現できる。

デメリット：

• 単方向塗りつぶしよりも大幅に時間がかかり、加工時間はおよそ2倍になる。
• 動作が複雑になるため、長時間の加工では機械の摩耗がわずかに増える可能性がある。

クロスハッチ塗りつぶしは、垂直方向に2回走査することで、より均一な彫刻面を形成します。

2.4 スパイラル塗りつぶし

仕組み：レーザーは中心から加工を開始し、らせん状の経路に沿って外側へ移動します。

メリット：

• 熱を均一に分散できる。
• 材料の端部に生じる反りを抑えられる。
• 中心部で高い精度を実現できる。

デメリット：

• 移動経路が複雑なため、機械の精度が不十分だとパターンが歪む可能性がある。

レーザー彫刻でよく使われる塗りつぶしモードの比較表。

3. レーザー彫刻の塗りつぶしモード設定を最適化するヒント

レーザー彫刻の塗りつぶしモードを最適化すると、彫刻速度と品質の両方に目に見える違いが生まれます。ここでは、レーザー加工機でより良い結果を得るために、すぐに実践できる調整方法を紹介します。

3.1 双方向塗りつぶしを有効にして効率を高める

双方向塗りつぶしモードを使用すると、レーザーは各ラインの開始位置に戻ることなく、左から右、右から左へと連続して彫刻できます。この簡単な調整により、加工を伴わない移動を大幅に減らし、特に大きなデザインやシンプルなデザインでは、彫刻時間をほぼ半分に短縮できます。

双方向塗りつぶしは一般的に効率的ですが、材料によっては、または非常に細かいデザインでは、より均一な質感を保つために単方向塗りつぶしが適している場合もあります。

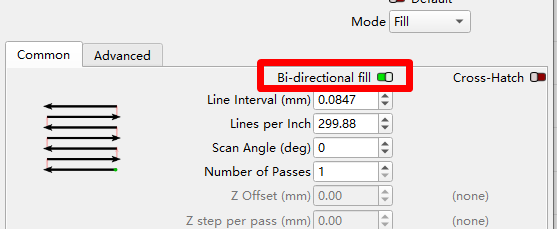

双方向塗りつぶしは、加工を伴わない移動を減らすことで彫刻効率を向上させます。

3.2 双方向オフセットを調整して彫刻結果を改善する

双方向塗りつぶしモードでは、生産効率を高めるため、レーザーヘッドが左から右、右から左の両方向にスキャンします。しかし、機械的なわずかな遅延や両方向のタイミングの違いによって双方向オフセットが発生し、彫刻したラインが正確に重ならないことがあります。

この問題は、特に小さな文字や細かいグラフィックで、薄い影や二重のエッジとして現れることがあります。修正するには、ソフトウェアで「双方向オフセット補正」機能を有効にし、通常は0.02 mmから0.05 mmの範囲でオフセット値を微調整して、両方向のスキャンが正確に揃うようにします。

この簡単な調整により、エッジの輪郭が明瞭になり、彫刻全体の鮮明さを目に見えて改善できます。

3.3 ガントリーシステムではクロスハッチの使用を避ける

一般的なCO2ガントリー式レーザー加工機では、重量があり慣性の大きいガントリー全体をY軸で移動させる必要があります。Y軸を高速で繰り返し動かすと、機械的な衝撃が発生し、位置決め精度の低下、機械寿命の短縮、共振の増加につながる可能性があります。

さらに、多くの機械ではX軸のスキャンオフセットを補正できますが、Y軸には同様の機能がない場合があり、エッジで位置ずれが発生する可能性があります。こうした理由から、クロスハッチはすべてのレーザー加工機に適しているわけではありません。特にガントリーシステムを搭載した機械では、均一性が重要な場合に限って選択的に使用してください。

関連記事：塗りつぶしレイヤー彫刻のベストプラクティスと注意すべき設定

3.4 ライン間隔を調整して細部と速度のバランスを取る

単方向塗りつぶしや双方向塗りつぶしなど、適切なレーザー彫刻の塗りつぶしモードを選択したら、次に重要なパラメータであるライン間隔を微調整します。

彫刻するライン同士の間隔であるライン間隔は、調整が簡単でありながら、仕上がりに大きな影響を与える設定の一つです。間隔を狭くすると細部の再現性が高まり、表面が滑らかになりますが、彫刻時間は長くなります。間隔を広くすると加工は速くなりますが、微細なディテールが失われる可能性があります。

材料やプロジェクトの種類ごとに異なる間隔を試すことで、品質と効率の最適なバランスを見つけられます。

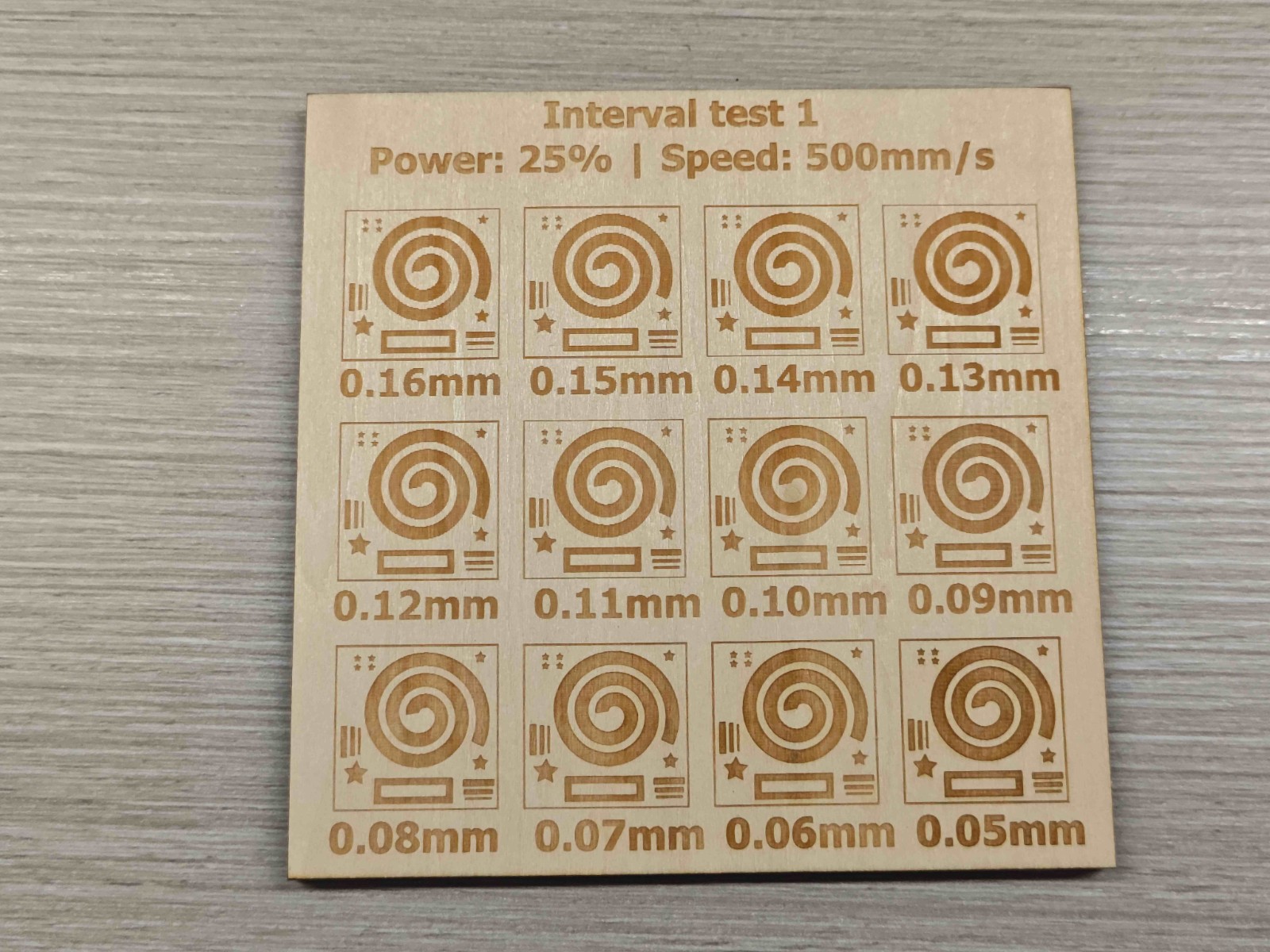

Thunder Bolt 30W RFレーザー加工機で実施したライン間隔テスト。

3.5 スキャン角度を調整して動作を安定させる

適切なレーザー彫刻の塗りつぶしモードを選択した後は、適切なスキャン角度を設定することも同じように重要です。スキャン角度はレーザーが各ラインを塗りつぶす方向を決め、機械の安定性と彫刻の均一性に直接影響します。

スキャン角度を0°または180°に設定すると、レーザーヘッドが水平方向に均一に移動しやすくなり、不要な機械的負荷を最小限に抑えられます。可能な限り標準的でない角度は避けてください。動作が複雑になり、精度が低下するほか、時間の経過とともに機械部品の摩耗が増える可能性があります。

スキャン角度を適切に調整することで、ほかの塗りつぶし設定と組み合わせて、精度と一貫性を維持できます。

レーザーの動作を安定させるため、必要に応じてスキャン角度を設定します。

3.6 塗りつぶしのグループ化を最適化して空走を減らす

塗りつぶしモードは個々の領域をどのように彫刻するかを制御しますが、塗りつぶしのグループ化は、複数の彫刻領域を加工する順序と領域間の移動経路を決定します。この2つを組み合わせることで、彫刻全体の動作リズムが決まります。

適切なグループ化は不要な移動を最小限に抑え、特に複雑なデザインや複数の要素を含むデザインで、位置合わせの一貫性を保ちます。異なるグループ化方法を試すことで、精度を損なわずに作業の流れを滑らかにし、彫刻サイクルを短縮できます。

空走を減らすため、必要に応じて塗りつぶしのグループ化を調整します。

結論

レーザー彫刻の塗りつぶしモードを最適化することは、安定した彫刻品質と効率的な作業工程を実現するうえで重要です。単方向、双方向、クロスハッチ、その他のパターンのいずれを選ぶかによって、スキャン方法、ラインの位置合わせ、表面の質感、全体的な精度が直接左右されます。

レーザー彫刻の塗りつぶしモードがレーザーの動きにどのような影響を与えるかを理解すれば、より滑らかで、速く、安定した彫刻結果を得るために、根拠のある設定調整ができるようになります。
