レーザーマーキングのポジショニングガイドと正確な位置合わせを実現するテクニック

レーザーヘッドを自由に動かして材料と整列させることができるレーザー彫刻機とは異なり、レーザーマーカーは通常、固定されたレーザー出力位置を持つガルボミラーシステムを使用します。 これは、材料自体がしばしばマーキングフィールド内で動かされ、整列される必要があることを意味する。

これは、小さな部品、不規則な形状、曲面、または大量生産で作業する場合に困難になる可能性があります。 信頼できるポジショニングがない場合、小さな配置エラーでも、中心から外れたマーク、一貫性のないバッチ結果、および余分なセットアップ時間が発生する可能性があります。

このガイドでは、赤フレームプレビュー、カメラビジョンポジショニング、器具、ジグ、およびマーキングの精度と効率を向上させるための一般的なトラブルシューティング方法など、実用的なレーザーマーキングポジショニング手法について説明します。

1.レーザーマーキングでポジショニングが重要な理由

レーザーマーキングでは、ポジショニングはマークが正しい場所に表示され、一貫性を保ち、確実に繰り返すことができるかどうかを直接決定します。 レーザーマーキングは通常、固定マーキングフィールド内で実行されるため、最終結果はワークとそのフィールドの関係によって異なります。

適切な位置決めにより、レーザーマーキングは予測可能で、再現性があり、生産のためにスケーラブルになります。 そのため、レーザーマーキングの位置決め技術、器具、およびアライメント方法は、レーザー出力またはマーキングパラメータと同じくらい重要です。

1.1間違ったマークの場所

小さな配置エラーでもグラフィック全体が移動し、マークが中心から外れたり、エッジに近すぎたり、ターゲットエリアの外側に表示されたりする可能性があります。 これは、小さな部品、事前に定義されたマーキングゾーン、ロゴ、シリアル番号、および規制マークにとって特に重要です。

1.2一貫性のないバッチ結果

バッチマーキングでは、目標は1つの部分を正しく整列させることだけではありません。 本当の課題は、すべての部分をまったく同じ位置に配置することです。 信頼できるポジショニングがなければ、最初の部分は完璧に見えるかもしれませんが、後の部分は徐々にドリフトし、全体的な結果が不安定になる可能性があります。

1.3余分なセットアップ時間とリワーク

レーザーマーキングの位置が悪いと、テストの実行、繰り返しの調整、および部品の不合格が増加します。 時間の経過とともに、これによりスループットが低下し、オペレーターの作業負荷が増加します。特に、速度と一貫性が重要な運用環境ではそうです。

2.一般的なレーザーマーカーの位置付け方法

レーザーマーカーの下に材料を正確に配置する一般的な方法がいくつかあります。 最良の方法は、部品のサイズ、形状、バッチボリューム、表面タイプ、および精度要件に依存します。

2.1赤フレームプレビューの位置付け

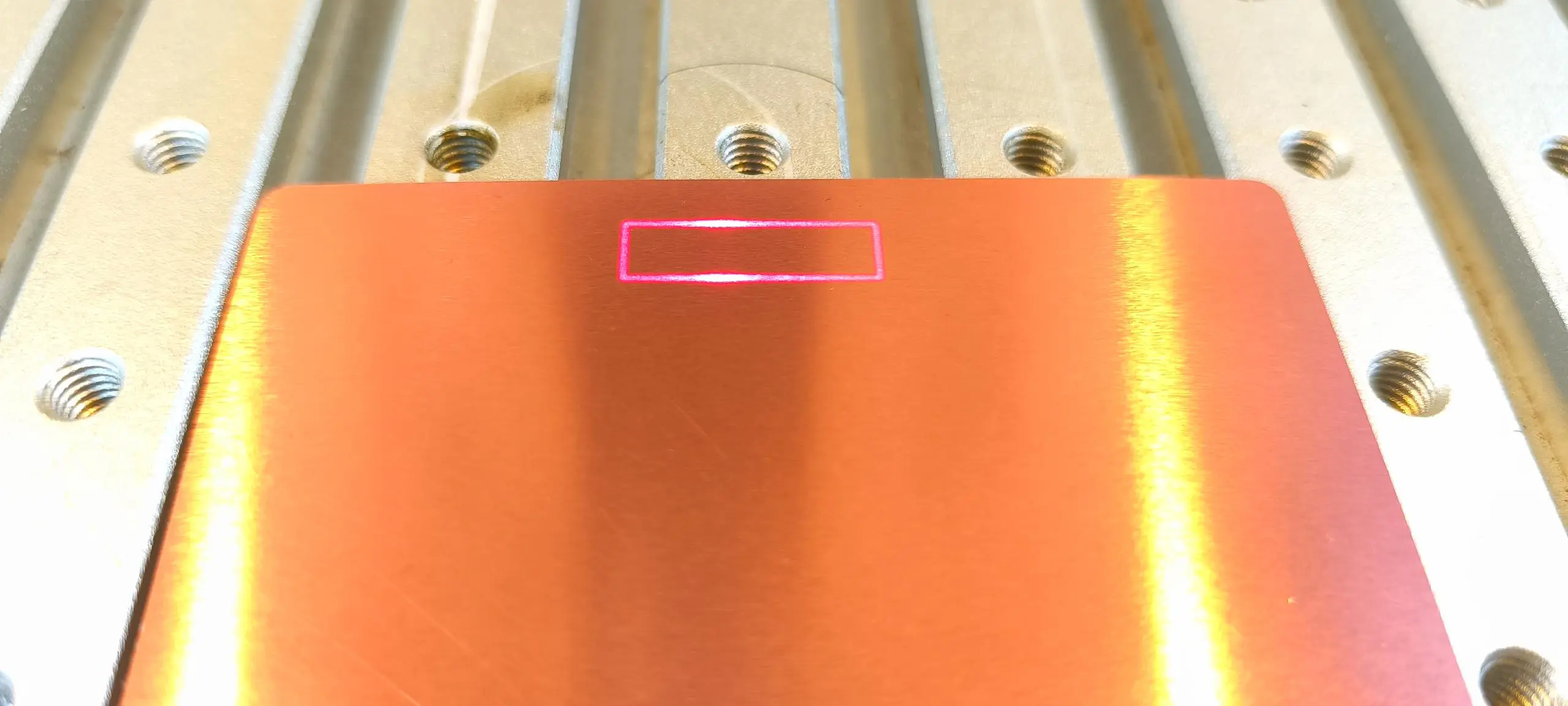

赤いフレームのプレビュー位置は、赤いレーザーまたはプレビューフレーム機能を使用して、実際のマーキングの前にマーキングエリアをマテリアルに投影します。 これは、オペレータがデザインがどこに配置されるかを視覚化するのに役立ちます。

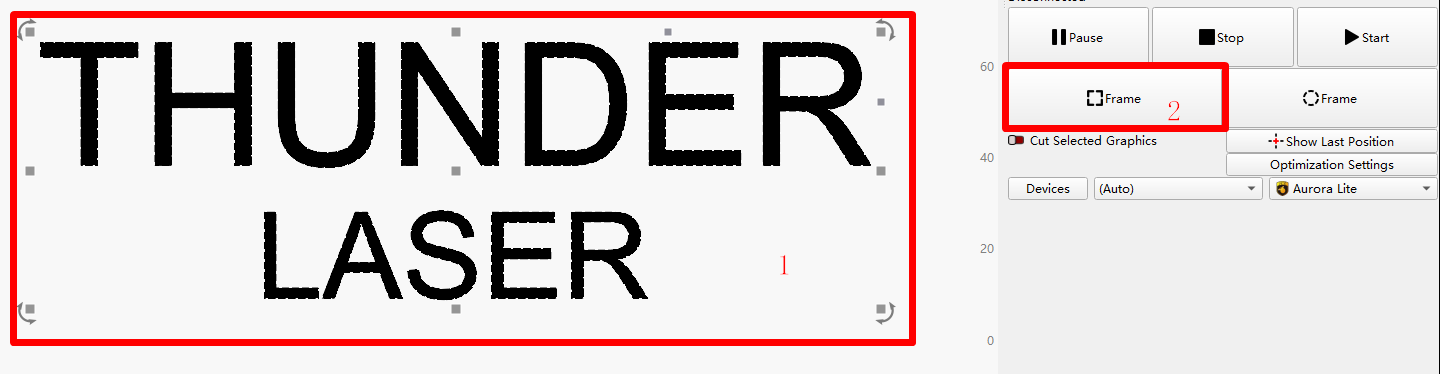

この方法を使用するには、レーザーソフトウェアでファイルを開き、マークするグラフィックまたはテキストを選択して、フレーム機能をクリックします。 赤い光は、材料表面上のマーキング領域を直接トレースします。

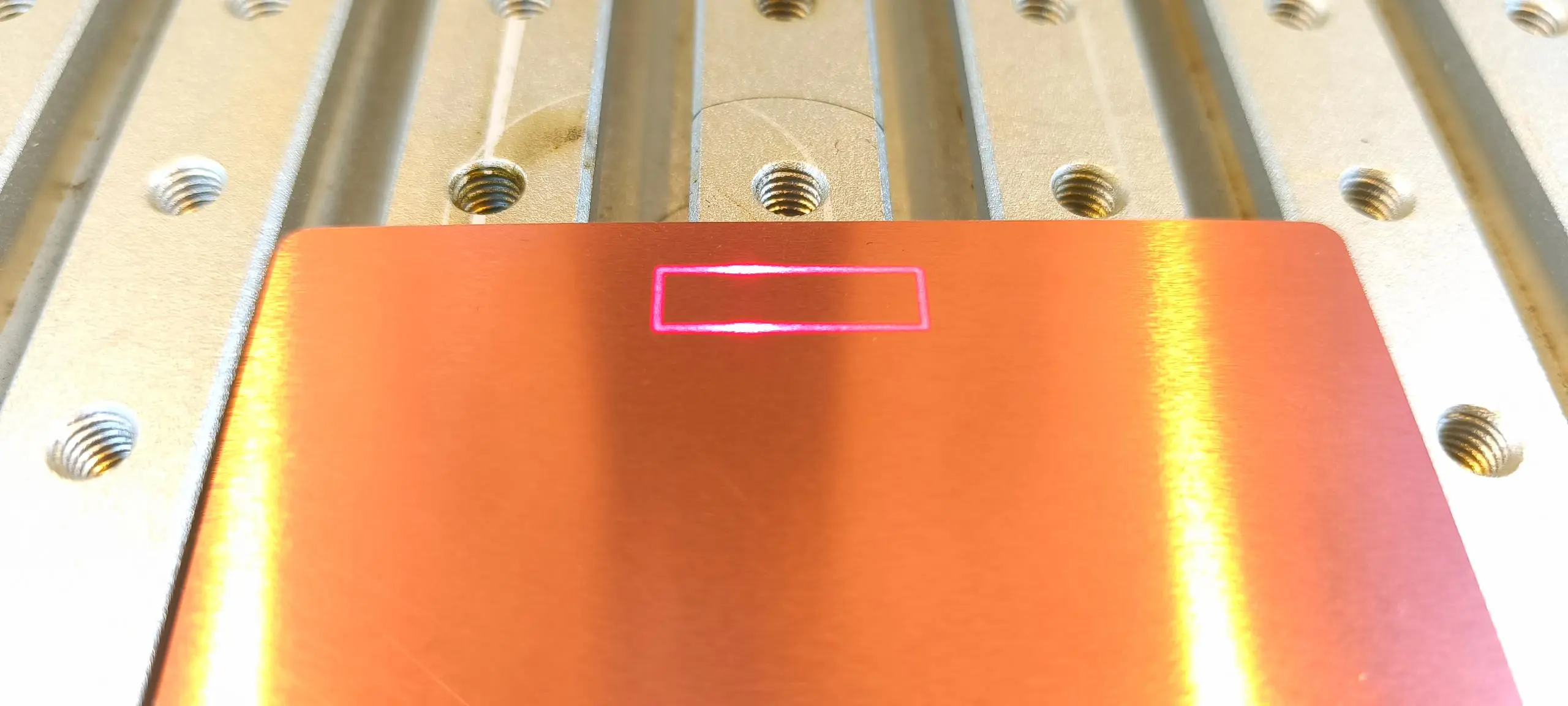

2.1.1境界モード

境界モードは、レーザーに送信されるすべての設計要素を完全に含む最小の長方形をトレースします。 非常に高速ですが、複雑な形状を正確に表すものではありません。

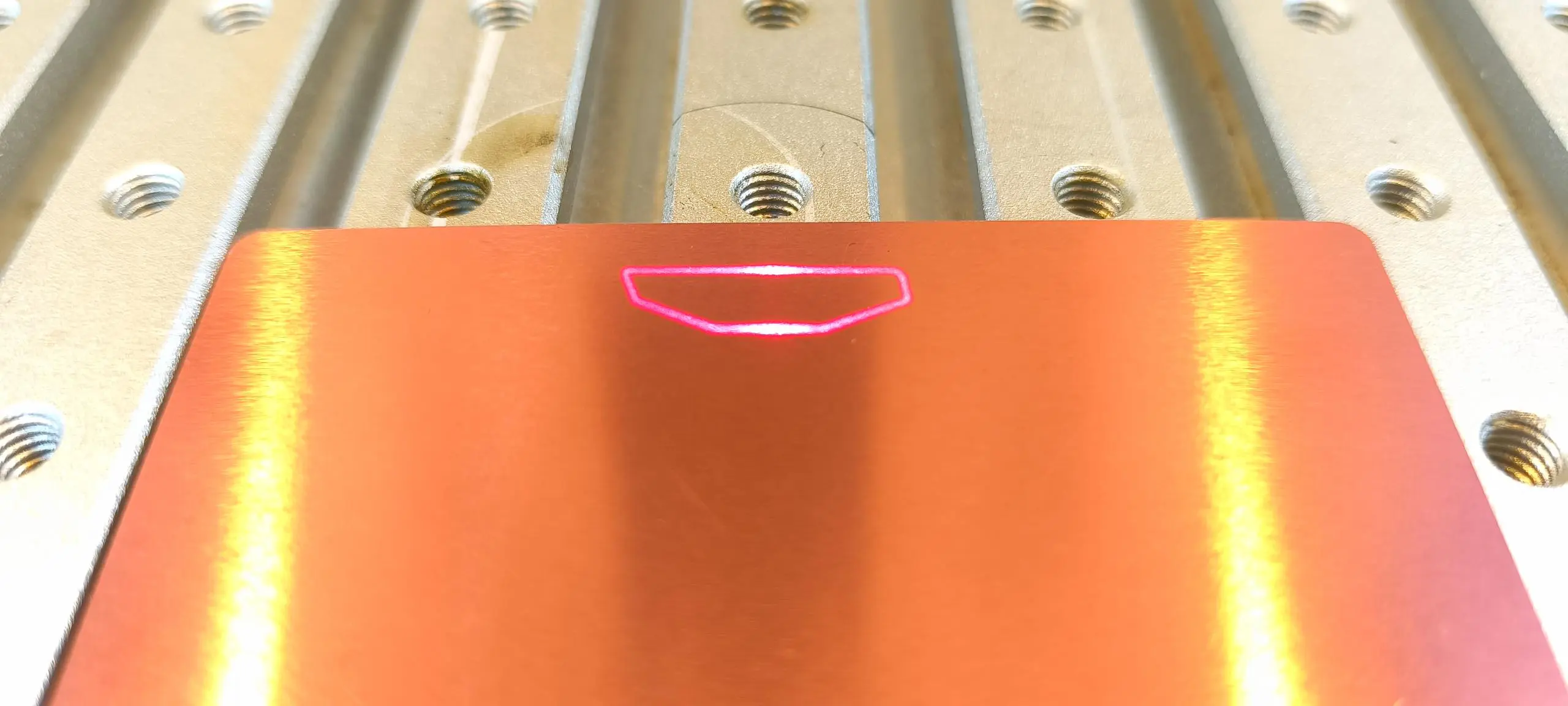

2.1.2形状モード

シェイプモードは、すべてのデザイン要素を完全に囲む最小パスをトレースします。 これは、境界モードよりも実際のマーキングエリアを表していますが、複雑なデザインではわずかに遅くなる場合があります。

2.1.3回流モード

輪郭モードは、すべてのカーブとエッジに従って、デザインの正確な輪郭をトレースします。 最も正確なプレビューを提供しますが、特に詳細なデザインの場合は、最も長いプレビュー時間も必要です。

2.2カメラビジョンポジショニング

カメラビジョンの位置決めは、曲面、不規則な形状、または穴や視覚的な参照機能を備えたコンポーネントなどの複雑な部品に役立ちます。 Auroraシリーズなどのシステムでは、ユーザーはカメラオーバーレイに表示される実際の部分の画像に直接デザインを揃えることができます。

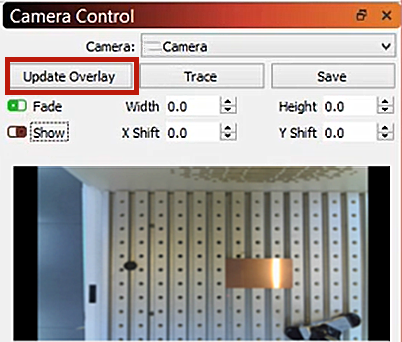

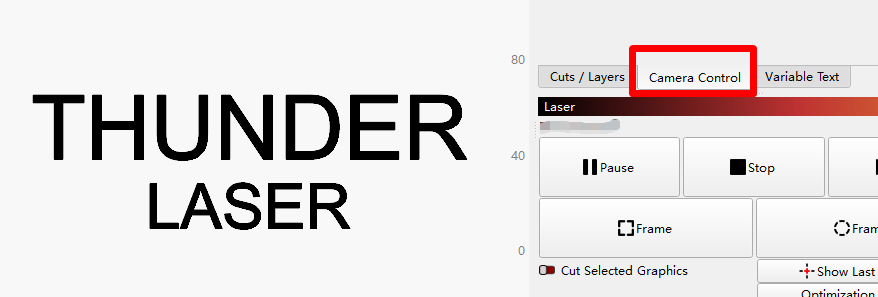

カメラビジョンポジショニングを使用するには、レーザーソフトウェアでデザインファイルを開き、マークするグラフィックまたはテキストを選択します。 次に、カメラのコントロールパネルを開き、 [オーバーレイの更新] をクリックします。 カメラは現在の作業プラットフォームをキャプチャしてソフトウェアに表示し、オペレーターが素材と一致するまでデザインを移動または回転できるようにします。

2.3フィクスチャーとジグのポジショニング

フィクスチャーとジグの位置決めは、ワークピースに安定した機械的参照を提供します。 この方法は、小さな部品、大量のマーキング、およびバッチ生産に特に役立ちます。この場合、1回の視覚的な位置合わせよりも繰り返し可能な負荷が重要です。

Auroraシリーズのレーザーマーキングマシンには、スタンドアロンの固定具として、またはセットアップ中の柔軟なポジショニング補助として使用できる補助ポジショニングキットが含まれています。 このキットは、マーキング中の部品の安定性と再現性の向上に役立ちます。

2.3.1補助位置決めキットのコンポーネント

2.3.2バッチマーキング用カスタム器具

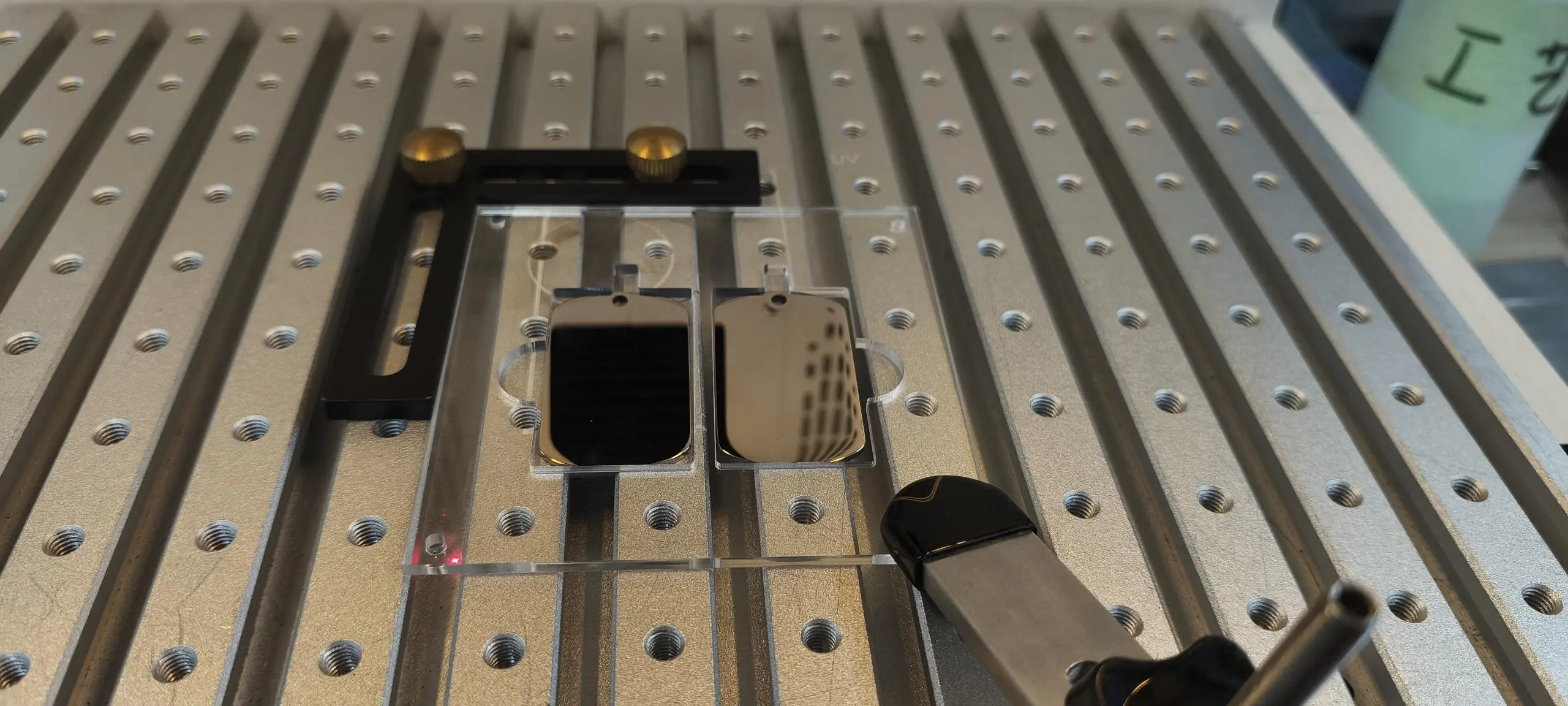

カスタムフィクスチャは、固定制限と繰り返し可能な配置を必要とするバッチ生産またはアプリケーション用に作成することもできます。 たとえば、パーソナライズされた金属製のキーホルダーにマークを付けるとき、カスタムアクリル製のストップフィクスチャは、高速で一貫したポジショニングを実現するのに役立ちます。

Aurora補助位置決めキットと一緒に使用すると、カスタムアクリル製の止め具がワークピースを拘束し、マーキングプロセスと部品の装填の両方で動きを減らすことができます。

3.一般的なポジショニングの課題と解決策

マーキングデザインが正しい場合でも、プレビューアライメント、カメラのキャリブレーション、部品の形状、または不安定な荷重のために、位置決めエラーが発生する可能性があります。 以下の表は、一般的なレーザーマーカーの配置の問題と実用的な解決策をまとめたものです。

4.推奨レーザーマーキングポジショニングワークフロー

最も効率的で正確なマーキングワークフローを実現するには、ジョブ要件に基づいて、視覚的な確認、カメラアライメント、および機械的な位置決めを組み合わせます。

5.結論

正確なレーザーマーキングの位置決めは、ジョブに正しいアライメント方法を使用することに依存します。 赤いフレームのプレビューは、マーキングエリアをすばやく確認するのに役立ち、カメラのビジョンの位置は、不規則で複雑な部品をサポートし、器具は生産の再現性を提供します。

これらのレーザーマーカー位置決め方法を組み合わせることで、ユーザーは配置エラーを減らし、セットアップ効率を向上させ、実際のアプリケーションでより一貫性のある高品質のマーキング結果を実現できます。
