ボトルのレーザー彫刻:素材、ロータリー設定と加工のコツ

2024-10-31

ボトルへのレーザー彫刻では、ガラス、コーティングされた金属、陽極酸化アルミニウム、未塗装のステンレスボトルに、名前、ロゴ、装飾模様、メッセージなどを刻印できます。適切な加工方法は、ボトルがガラス製か金属製かという分類だけでなく、実際の表面の状態によって決まります。

デザインをボトルの周囲に配置する場合は、ロータリーアタッチメントが役立ちます。一方、小さな範囲に限定したデザインであれば、ボトルを固定したまま彫刻できる場合もあります。このガイドでは、加工方法の選び方、さまざまな形状のボトルの固定方法、デザインデータの準備、仕上がりの確認方法について説明します。

1. ボトルに適したレーザーを選ぶ

まず、彫刻したい表面の種類を確認しましょう。ガラス表面をすりガラス状に加工すること、着色コーティングを除去すること、未塗装の金属にマーキングすることは、それぞれ異なる加工です。すべてに共通する万能な設定はありません。

ボトルの表面一般的な仕上がり検討する加工方法確認事項
ガラスすりガラス状の表面マーキングCO₂による表面彫刻。適切なガラスと用途にはUVマーキングも検討ガラスの組成、表面品質、欠け、細部の再現性、熱への反応
コーティングされたステンレス鋼またはその他の金属コーティングの一部を除去して下地を露出CO₂によるコーティング除去、または対象のコーティングに適していることを確認した別の加工方法コーティングの組成、除去の均一性、残留物、下地の外観
陽極酸化アルミニウム陽極酸化処理された表面にコントラストのあるマーキング表面仕上げと希望する結果に応じて、CO₂またはファイバーレーザーによるマーキングコントラスト、細部の保持、表面全体での仕上がりの一貫性
未塗装のステンレス鋼金属表面への直接マーキングまたは彫刻ファイバーまたはMOPAによるマーキング。一般的なCO₂レーザーで表面にマーキングする場合は、通常、対応する金属マーキング剤が必要必要なコントラスト、深さ、仕上がり、必要に応じたマーキング剤の要件
ガラス、コーティングされた金属、陽極酸化アルミニウム、未塗装のステンレスボトルにおけるレーザー彫刻の仕上がり比較図

表面加工の比較例:ガラスのすりガラス加工、コーティング除去、陽極酸化表面へのマーキング、ステンレス鋼への直接マーキングでは、それぞれ異なる加工条件が必要です。

材質が不明なコーティング、装飾層、プラスチック部品は、加工前に必ず確認してください。あるボトルでマーキングに成功しても、見た目が似ている別の製品に同じ加工条件を適用できるとは限りません。

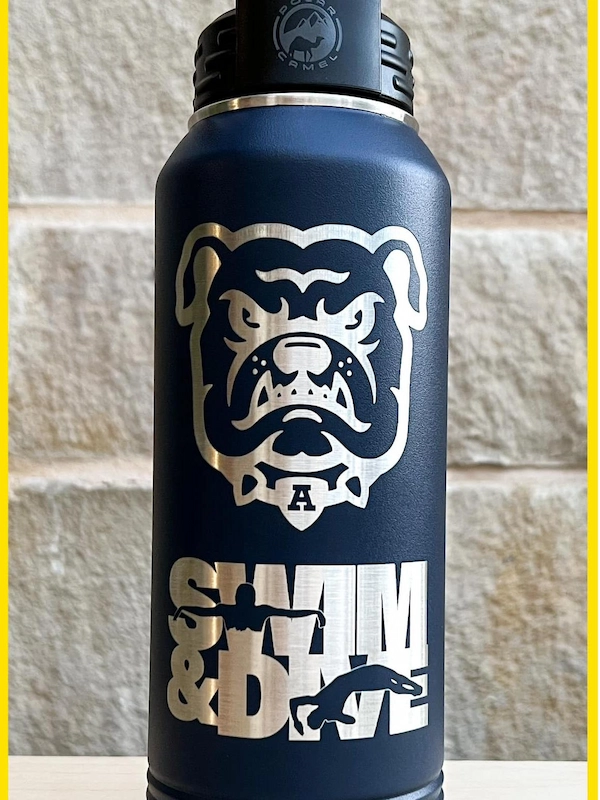

Chris Birchによるパーソナライズボトルのレーザー彫刻プロジェクト

ボトル彫刻プロジェクトの例。実際のボトル表面と、希望する仕上がりに応じて加工方法を選択してください。

2. ロータリーアタッチメントは必要ですか?

ボトルだからといって必ずロータリーが必要になるわけではなく、タンブラーだからといって必ずロータリーなしで加工できるわけでもありません。重要なのは、彫刻する範囲の形状、デザインが表面のどこまで広がるか、焦点位置の変化、そして対象物をどれだけ確実に固定できるかです。

デザインの範囲考えられるセットアップ主な制約
片側の小さな名前、日付、ロゴ彫刻範囲が使用可能な焦点範囲内に収まる場合は、適切な治具でボトルを固定デザインの両端に向かって表面が湾曲し、焦点から外れることがある
ボトル本体の周囲に広がる幅広のデザイン対応するロータリーアタッチメント支持方法、回転精度、焦点、ソフトウェア設定をボトルに合わせる必要がある
360°の全周デザイン縮尺を検証し、安定した位置決めを行ったロータリーセットアップデザインデータ、回転、開始位置と終了位置の位置合わせを一致させる必要がある

2.1 ボトルを固定したまま加工する小さなデザイン

緩やかに湾曲した部分であれば、ボトルを回転させずに小さなデザインを彫刻できる場合があります。ボトルが転がらないように固定し、デザイン全体の加工範囲を確認して、予定する彫刻幅全体で焦点が合っているかをチェックしてください。

固定したボトルに彫刻できる幅に、すべてのボトルに共通する最大値はありません。ボトルの直径、レンズ、素材の反応、必要な細部の精度によって、実際に使用できる範囲は変わります。

ロータリーを使用せずに局所的な彫刻を行う例については、ウェディング用ワインボトルのプロジェクトをご覧ください。この固定ボトルでの加工方法は、ロータリーのセットアップ手順を説明するものではありません。

2.2 幅広のデザインと全周デザイン

デザインがボトルの周囲に大きく広がる場合、ロータリーによって表面を加工エリア内で回転させます。これにより幅広のデザインを加工しやすくなりますが、滑り、縮尺の誤差、不十分な支持、彫刻面の凹凸が自動的に解消されるわけではありません。

3. ボトルの形状に合わせてロータリーを選ぶ

固定方法や支持位置を決める前に、ボトルを横から確認してください。彫刻する範囲、首、肩、底部、および完全な回転を妨げる可能性のある部分を把握します。

3.1 側面がまっすぐなボトル

まっすぐな円筒形の本体は、比較的簡単に加工を始められる形状です。ローラー式ロータリーは、対応するボトルの本体をローラーで支えます。一方、チャック式ロータリーは、適切なジョーやアダプターでボトルを固定します。ボトルが軸方向にずれたり、ぐらついたり、レーザーヘッドに接触したりせずに回転することを確認してください。

3.2 首の細いボトル

首が細く、本体が太いボトルでは、ローラー式ロータリーの設定に特に注意が必要です。レーザーが太い本体を彫刻している間に駆動ローラーが細い首に接触すると、彫刻位置での表面移動量が想定と異なり、デザインが歪むことがあります。

ロータリーのメーカーが推奨する接触方法に従ってください。チャック式ロータリーでは、ソフトウェアの指定に従って彫刻範囲の直径を測定し、ボトルが中央に保たれるように支持します。壊れやすいガラスの首を締め付けすぎないでください。

3.3 テーパー形状のボトル

テーパー形状のボトルは、長さに沿って直径が変化します。選択した彫刻範囲が使用可能な焦点範囲内に収まるように治具を調整し、必要に応じてデザインにテーパー補正を適用するか検討してください。

焦点を合わせるためにボトルを傾けても、テーパー形状そのものがなくなるわけではありません。小さなロゴと高さ全体を覆う全周デザインでは、デザインやセットアップの判断が異なる場合があります。

側面がまっすぐなボトル、首の細いボトル、テーパー形状のボトルについて、固定部、支持部、彫刻範囲を示したチャック式ロータリーの概念図

3種類のボトル形状に対応するチャック式ロータリーの配置例。ジョー、アダプター、支持部、クリアランスは実際のボトルとロータリーに合わせてください。この図は特定モデルの取り付け図ではありません。

3.4 ローラー式とチャック式ロータリーの比較

ロータリーの種類ボトルの回転方法注意すべき点
ローラー式ロータリー駆動ローラーが表面との接触によって対象物を回転させる接触部分の直径、摩擦力、支持、滑り、軸方向への移動
チャック式ロータリージョーまたはアダプターで対象物を固定し、軸を中心に回転させる確実な固定、センタリング、対象物の直径設定、自由端の支持

どちらの方式も、すべてのボトルに対して自動的に最適となるわけではありません。ボトルを傷つけずに支え、加工中に彫刻範囲を安定させられる、互換性のあるロータリーを選んでください。

4. ロータリーを使用してボトルにレーザー彫刻する方法

4.1 彫刻範囲を特定して測定する

素材と表面仕上げが確認できている、清潔で空のボトルを使用してください。加工に不要で、回転を妨げる可能性のある取り外し可能な部品は取り外します。密閉容器や加圧容器を、通常の彫刻用素材として加工しないでください。

使用可能な直線部分の長さと、彫刻範囲における直径または円周を測定します。検証済みの加工方法で意図的に含める場合を除き、肩部分、浮き出た文字、継ぎ目、表面の変化を避けてデザインを配置してください。

4.2 ボトルを取り付け、支持し、位置を合わせる

必要に応じてシステムの電源を切り、機械の説明書に従ってロータリーを取り付け、接続します。ロータリーを確実に固定し、ボトルがずれたり落下したりしないように支持してください。

首、キャップの取り付け部、ハンドル、支持部、レーザーヘッドを含め、回転経路全体を確認します。ロータリーとボトルを、予定する加工方向に合わせて位置決めしてください。

4.3 実際の彫刻範囲を水平にする

ボトルの底面やロータリーのフレームだけで高さが正しく決まると考えず、実際にデザインを配置する表面を確認してください。メーカーの指定に従って支持部や治具を調整し、デザインに沿って離れた複数の位置で焦点を確認します。

4.4 正しいロータリーの種類を設定する

使用する機械、コントローラー、ソフトウェア、ロータリーモデルに対応する設定を選択します。変更を加える前に元の設定を保存し、ロータリーメーカーが指定する校正値と確認手順を使用してください。

  • チャック式ロータリー:LightBurn DSPのロータリーモードでは、対象物の直径が出力の縮尺に影響するため、彫刻範囲の直径と一致させる必要があります。
  • ローラー式ロータリー:同じモードでは、ローラーの直径と1回転あたりのステップ数によって移動量を校正します。対象物の直径を入力する欄は、チャック式ロータリーの場合と同じように出力の縮尺を変更するものではありません。
  • その他のシステム:Galvo、LaserMaker、その他のコントローラーでは、異なる設定項目や手順が使用される場合があります。説明書を確認せずに、DSPの設定を別のシステムに流用しないでください。

LightBurn DSPの具体的な動作については、ロータリーモードの公式ドキュメントを参照してください。

4.5 デザインを準備し、焦点を合わせ、加工範囲を確認する

選択したロータリーの回転軸に合わせて、デザインの向きと寸法を設定します。ジョブの原点、回転方向、彫刻位置を確認してください。彫刻を開始する前に、機械で承認されている手順に従ってデザイン全体の加工範囲を確認します。

その機械に適したレンズとセットアップで焦点を合わせます。デザインが直径の変化する範囲にまたがる場合は、焦点位置の変化と、必要なデザイン補正の両方を確認してください。

4.6 代表的なテストを実行する

同等の予備ボトル、または承認されたテスト範囲を使用します。円、文字、塗りつぶし領域を含む小さなテストデザインは、縮尺の誤差、細部の欠落、コーティングの残留物、過剰な熱などを確認するのに役立ちます。

表面の仕上がりを最適化する前に、位置と縮尺を修正してください。出力を変更しても、ロータリーの設定によって引き伸ばされたデザインを修正することはできません。

4.7 彫刻、清掃、仕上がりの確認

加工中は機械から目を離さず、必要な排気設備を使用してください。彫刻後は、ボトルの表面に適した方法で清掃し、一定の照明条件で仕上がりを確認します。

以下の顧客による動画では、Thunder Laserの機械とロータリーアタッチメントを使用したボトル彫刻の様子を確認できます。他の設置環境での調整がそのまま適用できると考えず、ご自身の機器のセットアップ手順に従ってください。

ロータリーアタッチメントを使用した、顧客によるボトル彫刻の実演。

YouTubeチャンネルでボトルのレーザー彫刻動画をさらに見る

5. ボトルの全周デザインを準備する方法

全周デザインでは、デザインの開始位置と終了位置をボトルの周囲の所定の位置に合わせる必要があります。まずロータリーの縮尺を正しく設定し、安定した回転を確保してから、デザインを調整してください。

5.1 使用可能な本体部分を測定する

まっすぐな円筒部分では、円周はπ × 直径で求められます。実際の彫刻範囲で測定し、正しいロータリー設定を使用してください。使用可能なデザインの高さはボトルの軸方向に沿うため、不要な肩部分や輪郭の変化を避ける必要があります。

テーパー形状のボトルでは、全長にわたって円周が一定ではありません。長方形の全周デザインを無理に引き伸ばして合わせるのではなく、独立したレイアウト上の課題として扱ってください。

5.2 デザインの両端を合わせる

継ぎ目のないデザインにするには、両端のパターンがつながるようにデザインデータを準備する必要があります。ボトルの寸法を正確に測定しても、互いにつながらないパターンの端を接続することはできません。意図的に隙間を設ける場合は、その大きさと位置を計画的に設定してください。

デザインを回転させたり、テーパー補正を適用したりした後は、寸法がボトル上の意図した方向と一致しているか確認してください。

5.3 継ぎ目を計画して確認する

彫刻前に開始位置と終了位置を決めます。可能であれば、継ぎ目が目立ちにくい位置に配置し、支持や回転を妨げる部分を避けてください。

展開したボトル用デザインの両端とボトル上の配置位置、および継ぎ目の拡大図を示す図

全周デザインのレイアウト概念図:デザインの開始端と終了端を、ボトル上で予定した継ぎ目の位置に合わせます。この図は位置合わせの考え方を説明するもので、継ぎ目のない全周彫刻を実測したテスト結果ではありません。

テストした全周デザインが重なったり、予期しない隙間ができたりする場合は、ファイルの寸法、ロータリーの校正、該当する直径の測定値、滑りの可能性を確認してください。不安定なセットアップを補うために、デザインのサイズを繰り返し変更しないでください。

6. 仕上がりを確認し、設定を記録する

ボトルが機械に取り付けられた状態だけで判断せず、清掃後の仕上がりを確認してください。遠くから見ると鮮明に見えるマーキングでも、残留物が付着していたり、細かな文字が失われていたり、表面の質感が不均一だったりする場合があります。

表面または加工箇所確認する項目
ガラス彫刻すりガラス状の外観、細部の読みやすさ、粗い部分、目に見える欠けやひび
コーティング除去コーティングの残り、エッジの清浄度、下地の変色、必要な清掃方法
陽極酸化アルミニウムコントラスト、均一性、細部の保持
未塗装ステンレス鋼へのマーキング必要な色や質感、視認性、用途に応じた耐久性の要件
ロータリーの位置決め正しい比率、水平な配置、位置合わせ、全周デザインの継ぎ目の位置
ガラス、コーティングされた金属、陽極酸化アルミニウムのボトルと、彫刻の細部を拡大した仕上がり例

仕上がりの例から、確認すべき箇所を把握できます。実際のテスト結果は、使用した機械、素材、設定とともに記録してください。

合格と判断したボトル、または代表的なサンプルを、写真と設定記録とともに保管してください。ボトル製品、表面仕上げ、機械とレーザー光源、レンズ、ロータリーモデル、ソフトウェア、焦点、速度、出力、スキャン間隔またはDPI、パス数を記録します。ファイバーレーザーでマーキングする場合は、関連する周波数とパルス設定も記録してください。

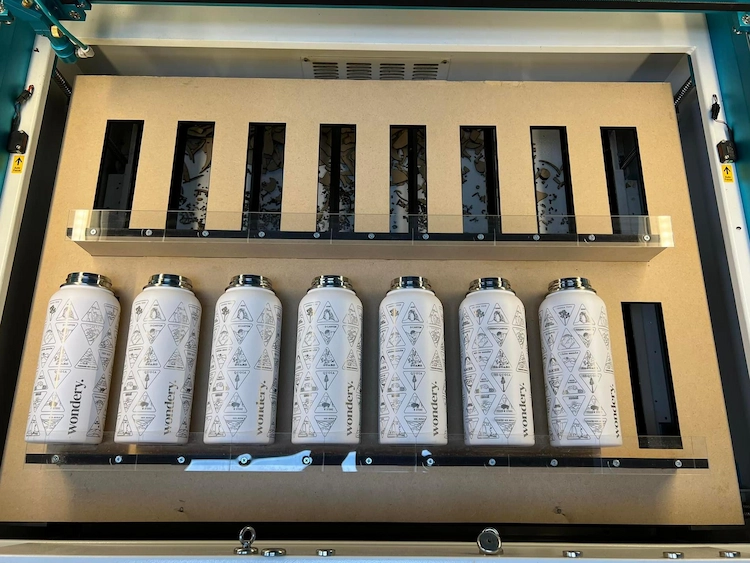

Mark Brubakerによるボトルのレーザー彫刻プロジェクト

ボトル彫刻プロジェクトの例。清掃後のデザインと配置が、完成品に求められる要件を満たしているか確認してください。

ボトルの彫刻にはどのくらい時間がかかりますか?

すべてのボトルに当てはまる加工時間はありません。小さな名前、塗りつぶしたロゴ、写真を含む全周デザインでは、加工時間が大きく異なる場合があります。デザインの面積、スキャン間隔、速度、パス数、レーザーシステム、必要な仕上がりがすべて影響します。

生産計画では、初回のセットアップ、ボトルの装着と位置決め、機械の稼働時間、清掃時間をそれぞれ記録してください。レーザーの稼働時間だけから時間あたりの生産数を推定するのではなく、同じボトルモデルを使用して繰り返し装着する際の時間を測定します。

7. ボトルのレーザー彫刻でよくある問題

問題最初に確認する項目次に行う対策
デザインが引き伸ばされたり、縮んだりするロータリーの種類、校正、対象物またはローラーの直径、駆動側の接触範囲最終デザインを変更する前に、簡単なテスト形状で縮尺を確認する
デザインの一部がずれたり、二重になったりする滑り、固定の緩み、支持部の移動、回転方向の切り替え時の安定性取り付け方法を確認し、ロータリーメーカーの動作に関する指示に従う
デザインが傾いて見えるボトル、ロータリー軸、デザインの位置合わせファイルを回転させて補正する前に、位置決めを再確認する
ある部分は鮮明だが、別の部分はぼやける表面の高さの変化、テーパー、焦点、デザインの加工範囲離れた複数の位置で焦点を確認し、彫刻範囲を見直す
全周デザインが重なる、または隙間ができるデザインの連続性、全周寸法、校正、滑りより簡単なテストを使って、ファイルのレイアウトの問題と回転の問題を切り分ける
一部の領域でコーティングが残るコーティングの均一性、焦点、設定、清掃方法同等の予備ボトルで小規模なパラメータテストを行い、結果を比較する
ガラス彫刻の表面が粗い、または目に見える欠けがあるガラスの適合性、局所的な熱入力、スキャン設定、下処理方法損傷が見える場合は作業を中止し、適切な予備サンプルで加工方法を見直す

関連する要因を一度に1つずつ変更し、失敗したサンプルと改善後のサンプルを一緒に保管してください。似た症状でも原因は異なる場合があるため、写真だけで正しい調整方法を特定できるとは限りません。

8. ボトル彫刻に対応するThunder Laserの機械

まずレーザー光源を選び、次にロータリーとの互換性、ボトルの寸法、垂直方向のクリアランス、回転経路全体を確認してください。平面の作業エリアが広いという理由だけでは、1回のセットアップで加工できるボトルの本数は判断できません。

8.1 CO₂レーザーに対応するボトル加工向けBolt Series

対応するガラスやコーティングされたボトルの加工には、Bolt Seriesが実用的なワークショップ向けの選択肢となります。RF CO₂光源とマグネット式ロータリートレイにより、平面加工と円筒形の対象物の加工を切り替えられます。選択したモデルとボトルに適したロータリー、トレイ、クリアランスを確認してください。

8.2 より幅広いシート加工に対応するNova Series

Thunder Novaレーザーカッターは、対応するボトル彫刻と大型の平面素材の加工を組み合わせるワークショップ向けのガラス管CO₂レーザーです。全体の作業量に応じて機械を選び、ボトルとロータリーの取り付けについては別途確認してください。

Thunder Laser Nova 35 CO2レーザー加工機

Thunder Nova 35。ボトル加工には、互換性のあるセットアップと十分な作業クリアランスが必要です。

Novaの動画デモを見る

8.3 光源ごとのマーキング用途に対応するAurora Series

Aurora Seriesでは、マーキング要件に応じて異なるレーザー光源を選択できます。ファイバーおよびMOPA構成は金属への直接マーキングに適しており、UVは適切なガラスやその他の特定用途で選択肢となります。

これらの光源は互換ではありません。希望するマーキング効果とボトルの素材に合わせて構成を選び、ロータリーへの対応、マーキング範囲、焦点、筐体内のクリアランスを確認してください。

Thunder Aurora Liteレーザーマーカー

Aurora Liteの例。必要な素材とマーキング効果に応じて、Auroraのレーザー光源構成を選択してください。

Auroraの動画デモを見る

9. ボトル彫刻のアイデアと参考リソース

ボトル彫刻は、パーソナライズギフト、企業ブランディング、イベントの記念品、装飾プロジェクトなどに活用できます。セットアップを選ぶ前に、デザインのアイデアをもとに彫刻範囲と希望する仕上がりを決めてください。

9.1 ワインボトルとスピリッツボトル

ギフトやお祝い用に、名前、日付、イニシャル、装飾デザインなどを追加できます。加工方法の検討は、同等の空ボトルを使って始め、検証済みの彫刻範囲内にデザインを収めてください。

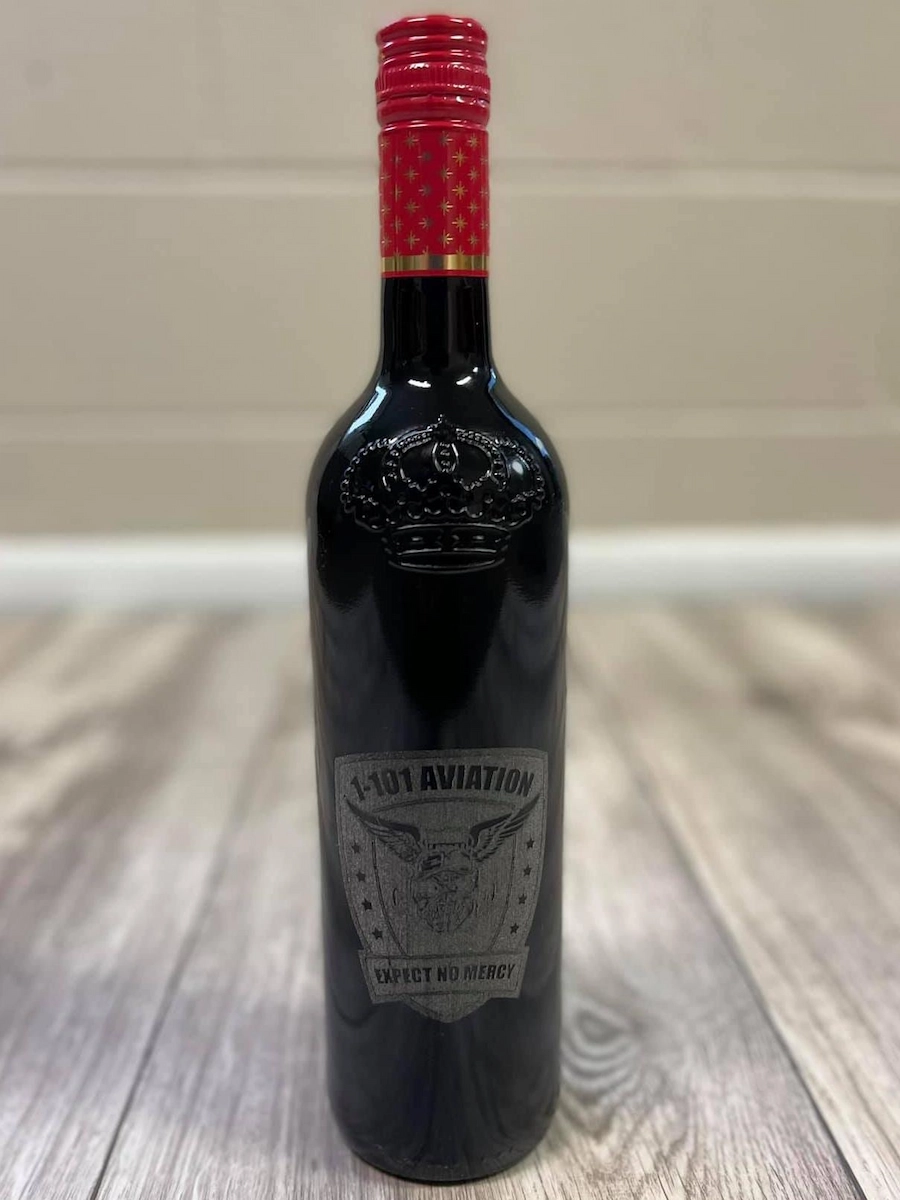

ワインボトルとスピリッツボトルの彫刻プロジェクト

ワインボトルとスピリッツボトルのパーソナライズ例。

9.2 メッセージボトルや記念ボトル

旅行の記念品、記念デザイン、ボトルに入れたメッセージをイメージしたギフトなどを作成できます。小さなデザインであれば固定した位置で簡単に加工できる場合がありますが、本体の周囲に広がるデザインには適切なロータリー加工の手順が必要です。

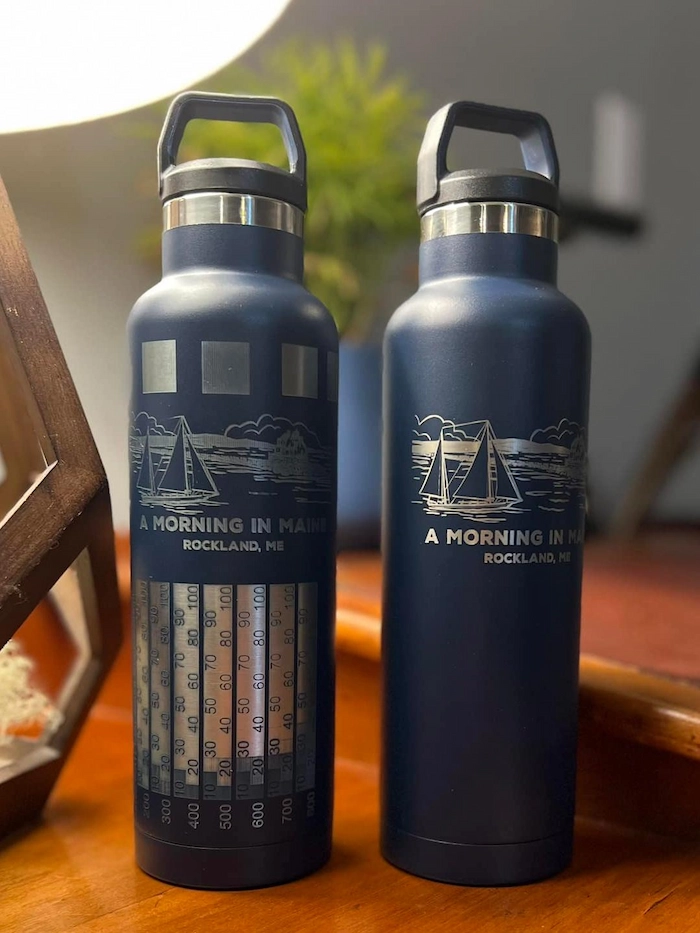

メッセージボトルまたは記念ボトルの彫刻プロジェクト

メッセージボトルと記念ボトルのプロジェクト例。

9.3 パーソナライズされた水筒

名前、チームのグラフィック、企業ロゴなどは、明確なデザインとして加工しやすい題材です。繰り返し注文に対応する場合は、ボトルのモデル、デザインの位置、治具の配置、承認済みの仕上がりを作業記録にまとめて保管してください。

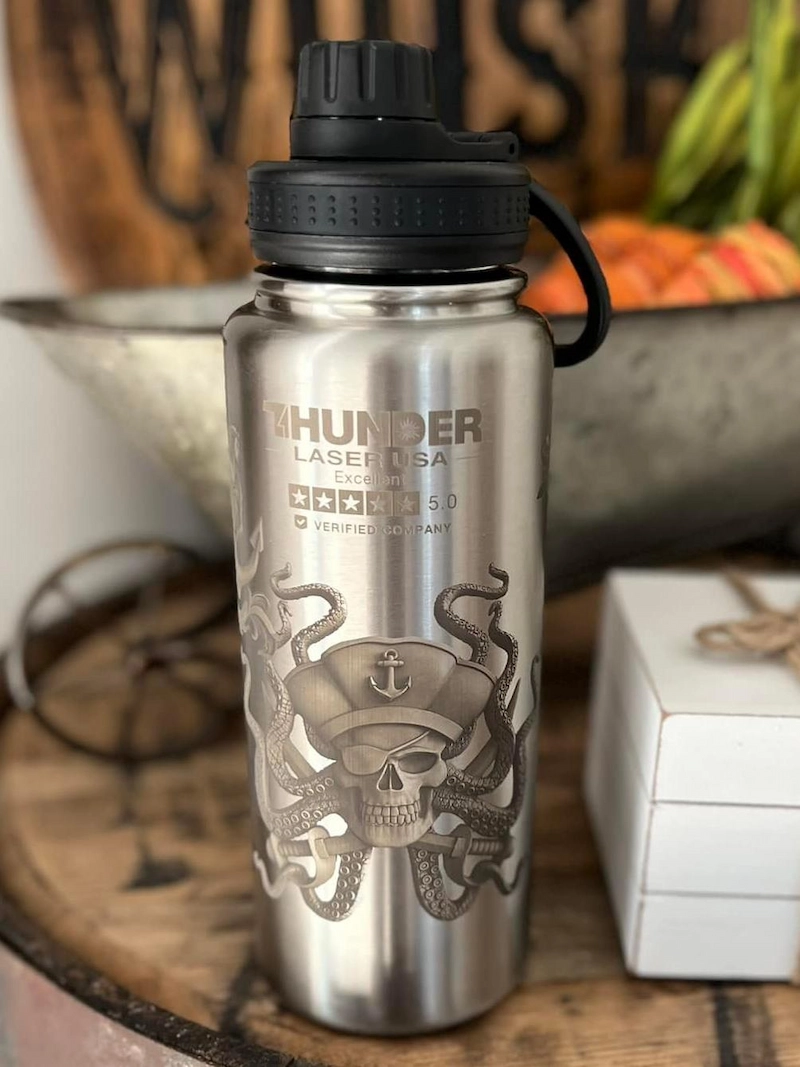

パーソナライズされた水筒のレーザー彫刻プロジェクト

パーソナライズされた水筒のプロジェクト例。

9.4 調味料ボトルと装飾用ボトル

家庭、レストラン、イベントで使用する適切なボトルに、外側から識別表示や装飾を追加できます。密閉面や食品に接触する部分を避けてデザインを配置し、選択した素材が予定する加工に適していることを確認してください。

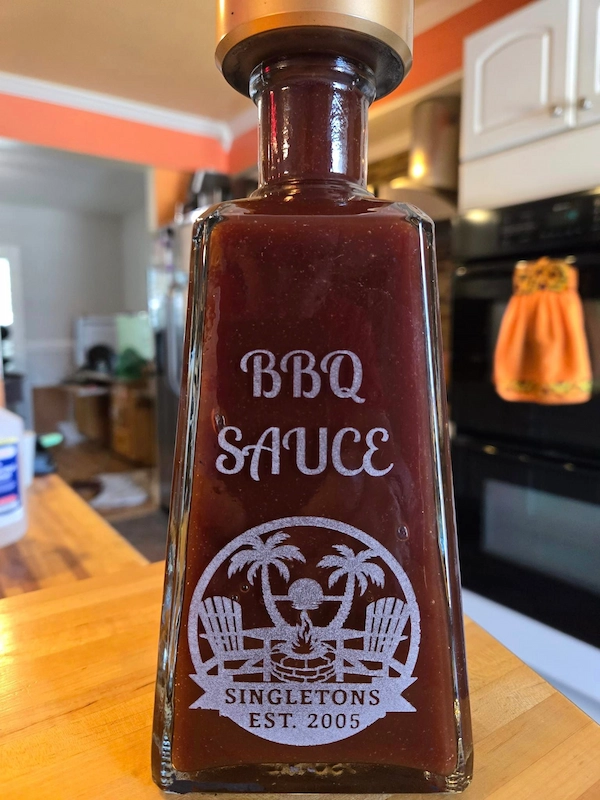

調味料ボトルの彫刻プロジェクト

調味料ボトルのパーソナライズ例。

ボトルのレーザー彫刻アイデアをさらに見る。または、CO₂レーザーの設定ライブラリを使用して、機械と素材に適した設定の参考値を探してください。

10. 関連リソース

ガラス彫刻のアイデア: パーソナライズされたガラス製品、ボトルデザイン、ウェディングギフト、装飾プロジェクトをご覧ください。

ウェディング用ワインボトルのプロジェクト: ロータリーを使用せずにガラスボトルへ局所的な彫刻を行うプロジェクトを、設定とダウンロード可能なデザインとともにご覧ください。

ロータリーアタッチメントガイド: ロータリーの種類を比較し、ボトルやその他の円筒形の対象物を彫刻する際のポイントを確認してください。

CO₂レーザーの設定: 適切なボトルサンプルでテストする前に、機械と素材に適した初期設定を確認してください。

11. まとめ

ボトルのレーザー彫刻を成功させるには、まず表面の種類とデザインの範囲を把握することが重要です。適切なレーザー加工方法を選び、ボトルを固定したまま加工できるか、ロータリーが必要かを判断し、彫刻前に支持、焦点、縮尺、配置を確認してください。

清掃済みのサンプルとその設定を、繰り返し加工する際の基準として保管してください。全周デザインや形状が不明なボトルでは、最終的な表面仕上げを調整する前に、安定したセットアップと正しい比率を確立することが大切です。

ボトル彫刻の加工手順を構築する準備はできていますか? Thunder Laserの機械を見る。ボトルの素材、寸法、デザイン範囲、希望する仕上がりについて、ぜひ当社チームにご相談ください。
