レーザー加工機の焦点合わせ方法は？初心者向けガイド

レーザー加工では、焦点合わせが何よりも重要です。スコアリング、切断、彫刻、マーキングのいずれにおいても、レーザービームを適切に集光することで、切断面がきれいになり、細部が鮮明になり、安全性も向上します。

このガイドでは、焦点位置や焦点距離などの基本概念から、実際の焦点合わせの方法、高度なデフォーカスの活用方法まで、レーザーの焦点に関する重要なポイントを解説します。焦点の仕組みを理解することで、さまざまなレーザー加工に自信を持って取り組み、加工条件を最適化できるようになります。

1. レーザーの焦点を理解する：焦点、焦点距離、焦点間隔、焦点位置

レーザー加工機の焦点を正しく合わせるには、焦点、焦点距離、焦点間隔、焦点位置という4つの重要な概念を理解することが大切です。

焦点とは、レーザービームのエネルギーが最も集中し、ビーム径が最小になる位置です。レーザーヘッド内部の集光レンズによって形成されます。このレンズは、通常CO2レーザーまたはファイバーレーザーであるレーザー光源から出力されたビームを、ミラーや光ファイバーからなる光学系を通して集光します。

• 焦点距離は、レンズ固有の光学特性です。レンズの中心から焦点までの設計上の距離であり、レンズの曲率と材質によって決まります。レンズは一般的に、1.5"、2"、4"などの焦点距離で分類されます。焦点距離によって、焦点特性や被写界深度が異なります。
• 焦点間隔とは、加工中におけるレンズと材料表面との実際の作動距離を指します。レーザーが正確に焦点を結んでいる場合、焦点間隔は焦点距離と一致します。実際の加工では、使用するレンズと材料の厚さに応じて、この距離を適切に調整する必要があります。
• 焦点位置とは、材料表面と焦点との相対的な位置関係を表します。焦点合わせとは、レーザーヘッドまたは材料の高さを調整し、ビームの焦点が材料表面に正確に合うようにする作業です。この位置に調整されると、レーザーは「合焦」状態となり、最大限の精度とエネルギー効率を発揮します。

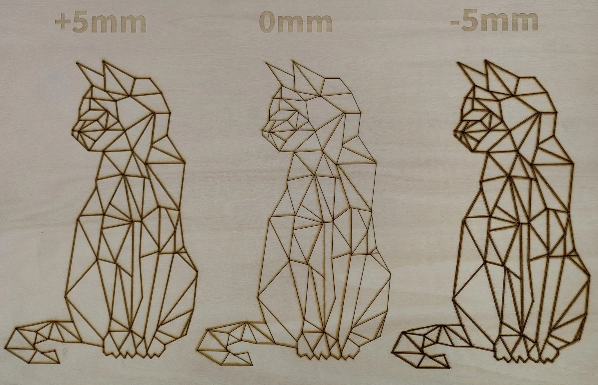

材料が最適な位置よりも近すぎたり遠すぎたりすると、ビームはデフォーカス状態になります。これによりエネルギー密度が低下し、切断や彫刻の品質が損なわれます。材料が焦点より遠い場合は正のデフォーカス、焦点より近い場合は負のデフォーカスと呼ばれます。

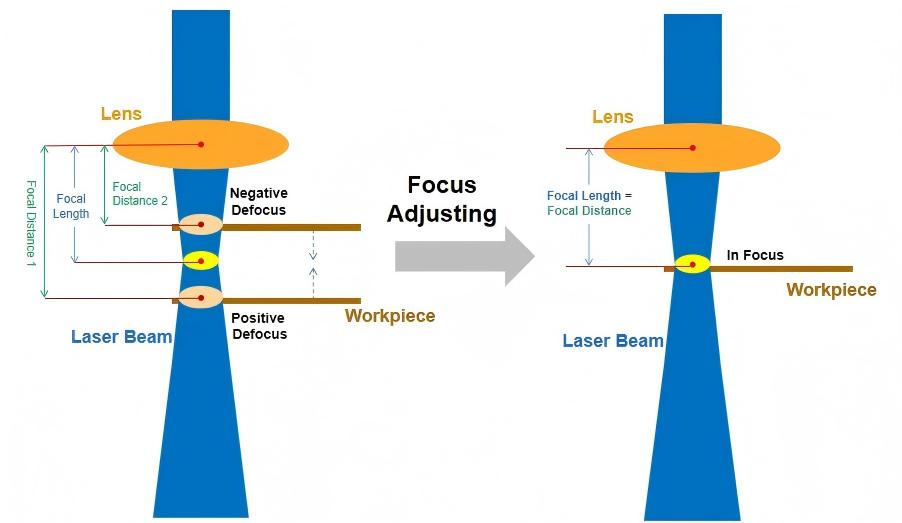

レーザーの焦点合わせに関する重要な用語：焦点、焦点距離、焦点間隔、焦点位置。

参考動画：レーザー加工機の応用チュートリアル04：焦点距離の変化が切断結果に与える影響。

2. レーザー加工で焦点合わせが重要な理由

スコアリング、切断、彫刻、マーキングで高品質な結果を得るには、適切な焦点合わせが欠かせません。加工を始める前に焦点合わせを省略すると、デフォーカスが発生する可能性があります。デフォーカス状態では、材料表面におけるビームスポットが大きくなり、エネルギー密度が低下します。

その結果、焦げ残りが増えたり、切断端が焼けたり、彫刻がぼやけたり、切断深さが不足したりすることがあります。状態が深刻な場合、ビームが材料を貫通できず、加工に失敗する可能性もあります。

適切な焦点合わせには、次のようなメリットがあります。

• 焦げを最小限に抑えた、きれいで幅の狭い切断。
• 高解像度で鮮明かつ細部まで表現された彫刻。
• エネルギーを効率的に使用し、加工時間を短縮。
• 特に熱に弱い材料における熱損傷の軽減。

3. レーザー加工機の焦点を合わせる方法

レーザー加工機の焦点合わせとは、基本的に材料とレーザーヘッドの距離を調整することです。レーザー加工機の焦点合わせ方法は、一般的にオートフォーカスと手動フォーカスの2種類に分けられます。自動焦点合わせ機能を搭載した機種でも、柔軟性を高めるために手動での焦点合わせに対応している場合があります。

3.1 レーザー加工機のオートフォーカス

オートフォーカスを使うと、焦点合わせを簡単に行えます。Thunder Laserの加工機には、作業台に置かれた材料に正確に焦点を合わせるためのオートフォーカスモジュールが搭載されています。操作パネルのオートフォーカスボタンを押すと、機械が作業台の高さまたはレーザーヘッドの位置を自動調整し、材料表面に焦点を合わせます。

Thunder Laserの加工機における焦点合わせ方式の比較表。

参考動画：オートフォーカスの使い方。

3.2 レーザー加工機の手動フォーカス

手動フォーカスは、レーザー加工機に付属するフォーカスゲージを使用して行います。正しい手順を理解すれば、簡単かつ短時間で焦点を合わせられます。

1. フォーカスゲージを材料とレーザーヘッドの間に置くか、レーザーヘッドの側面に引っ掛け、材料に向かって垂直に垂らします。作業を始める前に、機械が一時停止中または待機状態であることを確認してください。
2. 多くのフォーカスゲージには、複数の焦点距離の目盛りがあります。機械に取り付けられているレンズの焦点距離を確認してください。使用するレンズの焦点距離に対応する目盛りが、レーザーノズルの中心と一直線になるようにゲージを合わせます。
3. 操作パネルを使って作業台を手動で上下させ、フォーカスゲージがノズルに軽く触れる位置に調整します。ゲージをレーザーヘッドから垂らしている場合は、ゲージの下端が材料表面に軽く触れるまで作業台を上昇させます。強く押し付けず、緩すぎない適切な接触状態にしてください。

参考動画：レーザーの手動フォーカスチュートリアル。

オートフォーカスと手動フォーカスの比較。

4. 加工結果を改善するための焦点合わせの5つのヒント

焦点合わせを習得することは、レーザーを材料表面に正確に合わせるだけではありません。より良い加工結果を得るために、必要に応じて意図的に焦点位置を調整することも重要です。ここでは、実際の加工に役立つ5つのヒントを紹介します。

4.1 デフォーカスで彫刻を滑らかにする

木材や革などの大きな表面を彫刻する場合、±1–2 mm程度のわずかなデフォーカスを設定すると、重なり合う彫刻ラインをなじませやすくなります。これにより、走査ライン間に見える溝を減らし、より均一な表面テクスチャを作り出せます。

4.2 熱に弱い材料にデフォーカスを適用する

薄いプラスチック、柔らかいフォーム、反りのある木材などは、熱の蓄積に敏感です。意図的にデフォーカスすることでエネルギー密度を下げ、加工中の焦げ、変形、反りのリスクを軽減できます。

4.3 幅広いスコアリングラインを作るためのデフォーカス

スコアリングラインを太く見せたい場合は、デフォーカスによって線幅を広げられます。アクリルやコーティングされた金属の表面に、デザイン性や芸術性のある効果を加える際に便利です。

4.4 柔らかい表面や凹凸のある表面に合わせて焦点を調整する

布、フェルト、コルクなど、柔らかい素材や凹凸のある素材を加工する場合、オートフォーカスセンサーが表面に正しく接触しないことがあります。手動でわずかにデフォーカスすると、焦点合わせのエラーを防ぎ、表面全体でより均一な仕上がりを得られる場合があります。

4.5 焦点テストを実施する

材料によってレーザーエネルギーの分布に対する反応は異なります。望ましい加工結果を得るには、実際に焦点テストを行うことが最も効果的です。焦点位置を段階的に変えてテストすることで、深さ、鮮明さ、コントラスト、エッジ品質の変化を確認できます。

こうしたテストを通じて、材料と目的の仕上がりに応じて焦点位置を微調整できます。すべての材料に共通する万能な設定値はありません。材料やデザインの要件に合わせて彫刻・切断品質を最適化するには、テストによる調整が不可欠です。

参考動画：Thunder Laser Bolt チュートリアル：デフォーカスを使ったレーザー彫刻の方法。

5. まとめ

焦点合わせは、レーザー加工における重要な工程です。適切な焦点設定は、高品質な切断、彫刻、スコアリング、マーキングの基礎となります。焦点や焦点距離の理解から適切な焦点合わせ方法の選択まで、各工程が加工精度、鮮明さ、効率に直接影響します。

最適な加工結果を得るために、加工内容に合わせて焦点間隔を調整してください。異なる設定を試し、材料ごとの機械の反応を観察しながら、合焦とデフォーカスを目的に応じて使い分けましょう。焦点を正しく合わせることで、レーザー加工機の性能を最大限に引き出せます。
