Novaレーザーヘッドガイド: 切断と彫刻に適したレンズを選択してください

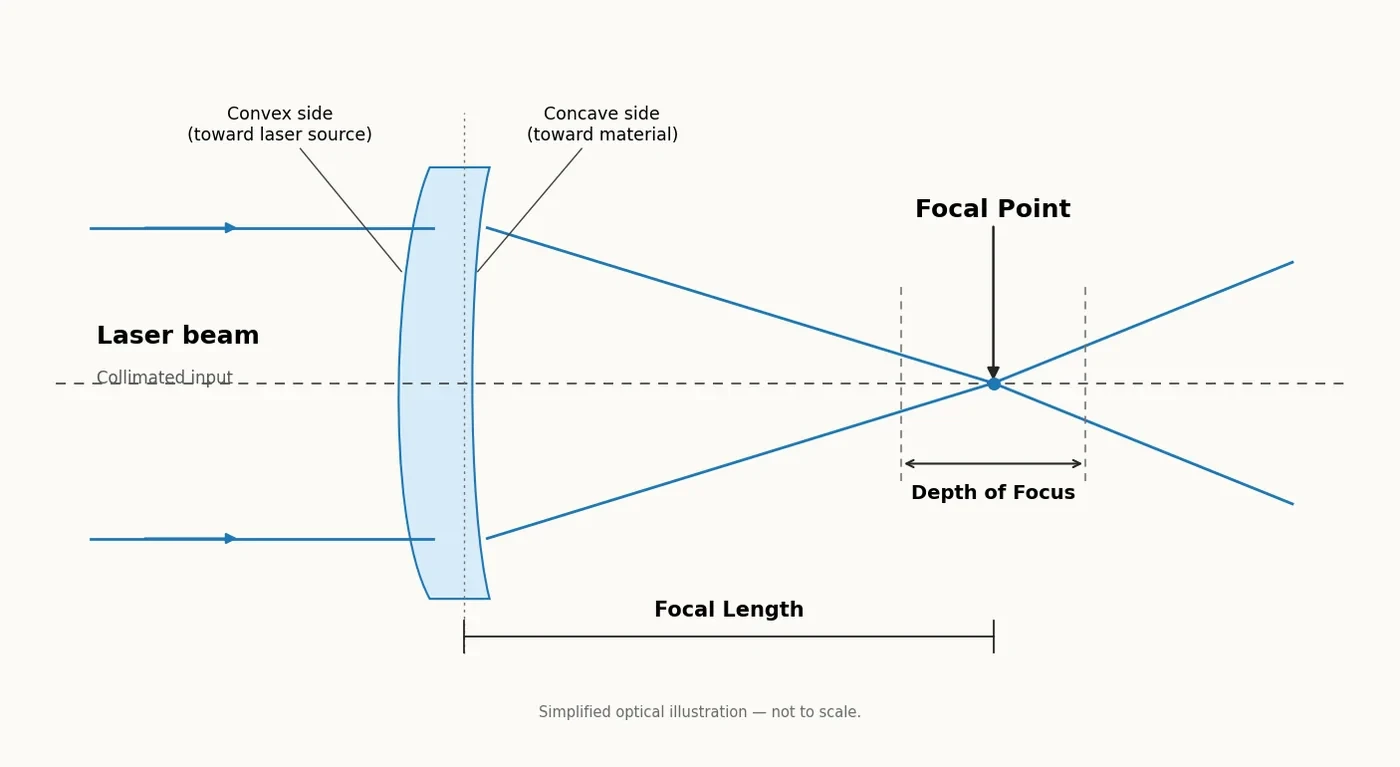

適切なレーザーヘッドを選ぶことで、彫刻の精細さや切断品質、加工結果の安定性は大きく変わります。Thunder Laser Novaでは、一般的に1.5″から4″までの焦点距離を持つレンズが使用されます。このインチ表記はレンズの公称焦点距離を示しており、レンズからレーザー光が集光される領域までの光学的な距離を表します。

焦点距離が異なると、焦点スポットの大きさや焦点深度も変わります。短い焦点距離では一般的に焦点スポットが小さくなり、細かな彫刻に適しています。一方、長い焦点距離では焦点深度が広くなるため、厚みのある材料を切断する際に有利になる場合があります。

焦点距離は、焦点スポットの大きさや焦点深度、彫刻・切断時のレーザー光の特性に影響します。

1. Novaのレーザーヘッドと主な用途

Novaでは、必要な彫刻の精細さ、材料の厚み、加工目的に応じて複数のレーザーヘッド構成から選択できます。以下の表では、Novaで一般的に使用される代表的なレーザーヘッド構成を比較しています。

Novaで一般的に使用されるレーザーヘッドについて、焦点スポット径、フォーカス時の基準間隔、主な用途を比較しています。

Thunder Laser Novaの多くの構成では、2.0″レンズが標準的に使用されています。焦点スポット径、焦点深度、彫刻性能、切断性能のバランスがよく、日常的な加工に幅広く対応できる汎用性の高いレンズです。

一般的に、1.5″レンズのような短焦点レンズは、小さな焦点スポットと高い精細さが求められる加工に適しています。一方、2.5″や4.0″などの長焦点レンズは、より広い焦点深度を確保できるため、厚みのある材料を加工する際に有利になる場合があります。

2. Novaの各レーザーヘッドはどのように使い分ける？

2.1 短焦点レンズが適しているケース

1.5″レンズやHigh Resolution Headなどの短焦点構成では、一般的に焦点面でのスポット径が小さくなります。レーザーエネルギーをより狭い範囲に集中できるため、小さな文字、細かなグラフィック、繊細な線、特定の写真彫刻などに適しています。

ただし、焦点スポットが小さければ、あらゆる加工で仕上がりが良くなるわけではありません。広い面積を彫刻する場合は、材料や加工パラメーターによって走査ラインが目立ちやすくなり、表面の仕上がりが均一に見えにくくなることがあります。

2.2 標準の2.0″レンズが適しているケース

標準の2.0″レンズは、Novaで使用できる中でも特に汎用性の高い選択肢です。彫刻の精細さ、焦点深度、切断性能のバランスに優れており、幅広い日常的なレーザー加工に対応できます。

彫刻と切断の両方を行い、極端に小さな焦点スポットや非常に広い焦点深度を必要としない場合は、2.0″レンズが実用的な第一選択となります。

2.3 彫刻で2.5″レンズが適しているケース

2.5″レンズは、標準の2.0″レンズよりも焦点距離が長く、一般的に焦点深度が広くなるとともに、焦点スポットもやや大きくなります。そのため、極めて細かなディテールを最優先しない加工では、有効な選択肢となる場合があります。

広い面積を彫刻する用途では、焦点スポットがやや大きくなることで、レーザーエネルギーがより広い範囲に分散されます。材料や加工条件によっては、非常に小さな焦点スポットを使用した場合と比べて、局所的な加熱を抑えられる場合があります。これは一部の熱に敏感なプラスチックでは有効なことがありますが、すべての材料に当てはまるわけではありません。量産前には、必ず実際の材料でテストすることをおすすめします。

2.4 切断で4.0″レンズが適しているケース

4.0″レンズは、主に厚みのある材料の切断や、より広い焦点深度が有効な用途で使用されます。焦点深度が広いため、材料の厚み方向に対して、レーザー光を有効な焦点範囲内に保ちやすくなります。

これにより、厚みのある材料でも切り溝の形状をより安定させやすくなり、条件が適切であれば、より垂直に近い切断面を得られる場合があります。ただし、「材料が一定の厚さを超えたら必ず4.0″レンズが最適」という明確な境界があるわけではありません。

実際の切断性能は、材料の種類、レーザー出力、加工速度、エアアシスト、焦点位置、光軸調整、加工回数などにも左右されます。厚い材料を安定して切断するには、レンズ選択だけでなく、これらの条件を総合的に調整することが重要です。

2.5 参考動画

Novaのレーザーヘッドとレンズ選びに関する参考動画。

3. Novaに適したレーザーヘッドの選び方

適切なレーザーヘッドは、材料の種類、必要な精細さ、材料の厚み、加工目的によって異なります。精細な彫刻、一般的な加工、広い面積の彫刻、厚い材料の切断では、それぞれ光学系に求められる特性が異なります。

• High Resolution Headを選ぶ：非常に細かな彫刻、小さな文字、繊細なライン、高精細な写真彫刻を重視する場合に適しています。
• 標準の2.0″ Laser Headを選ぶ：一般的なNovaの加工で、彫刻と切断のバランスを重視する場合に適しています。
• 2.5″レンズを検討する：より広い焦点深度や、やや大きな焦点スポットが有効な場合に適しています。特に、極めて細かな表現を最優先しない一部の大面積彫刻などが該当します。
• 4″ Laser Headを選ぶ：厚みのある材料を切断する場合や、非常に細かな彫刻よりも広い焦点深度が重要となる加工に適しています。

4. まとめ

Novaに適したレーザーヘッドを選ぶことで、彫刻の精細さ、切断の安定性、表面の仕上がり、切断面の品質を改善できます。短焦点レンズは一般的に小さな焦点スポットが必要な用途に適しており、長焦点レンズはより広い焦点深度を確保できるため、厚みのある材料の加工で有利になる場合があります。

多くのユーザーにとって、標準の2.0″ Laser Headは、彫刻と切断のバランスに優れた実用的な選択肢です。一方、非常に精細な彫刻や厚みのある材料の切断など、用途が明確な場合は、異なる焦点距離のレンズを選ぶことで、より適した加工結果が得られることがあります。最終的なレンズ選びでは、材料の種類、厚み、必要な精細さ、レーザー出力、実際の加工条件を総合的に考慮してください。
