エアアシストは、レーザー切断と彫刻の最も実用的な機能の1つです。煙の除去、材料表面の冷却、光路の保護、最終的な処理品質の向上に役立ちます。デュアルエアアシストを備えたサンダーレーザーマシンでは、ユーザーはソフトウェアレイヤーのエアアシスト設定を制御することで、切断用の高い気流と彫刻用の低い気流を切り替えることができます。

このガイドでは、デュアルエアアシストシステムの仕組み、カットモードとエングレーブモードの制御方法、RDWorksとLightBurnでの機能の使用方法、および高圧エアコンプレッサーの追加に役立つ場合があります。

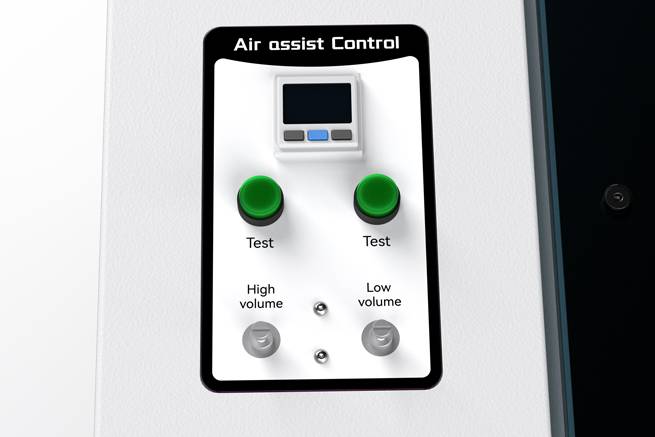

Thunder Laserデュアルエアアシストシステム — レーザー切断および彫刻気流制御用のデュアルエアアシストシステム

1.デュアルエアアシストとは何ですか?

デュアルエアアシストは、異なるレーザープロセスに2つの気流モードを提供します。カットと刻むをクリックします。 2つのエアソレノイドはスマートボードによって制御され、前面左パネルの2つのニードルバルブにより、ユーザーは各モードの気流レベルを調整できます。

システムには、気流をテストするための瞬間的なプッシュボタンも含まれています。テストボタンを押すと、対応するエアステージが10秒間アクティブになり、ジョブを開始する前にフローの確認と微調整が容易になります。

実際には、エアアシストOFFがEngraveステージを作動させ、エアアシストONがCutステージを作動させます。

2.どのようにカットと刻印エアアシストモードの仕事

2.1カットモード: クリーナーエッジのためのより高い気流

カットモードはより強い気流のために設計されています。切断するとき、より高い空気圧は、縁石から煙や破片を取り除き、焦げを減らし、エッジの品質を向上させるのに役立ちます。多くの切断作業、特に厚い材料では、より強い気流がレーザープロセスをより効率的に助けることもできます。

2.2彫刻モード: より良い詳細のためのより低い気流

刻むモードはより低い気流を使用します。彫刻中の目標は、材料の表面を強く吹き飛ばさずに煙や微粒子を取り除くことです。過度の気流は細部に影響を与えたり、刻まれたパターンを乱したりする可能性があるため、安定した穏やかな気流は通常、詳細な彫刻に適しています。

3.RDWorksとLightBurnでエアアシストを設定する方法

3.1サンダーレーザーRDWorksにエアアシストを設定

サンダーレーザーバージョンのRDWorksでは、各層がエアアシスト設定を使用して適切なエアステージを選択できます。ドロップダウン設定では、ワークフローの切断と彫刻のためのオンとオフのオプションが提供されます。

エアアシストOFF:より低い気流でEngraveステージをアクティブにします。
エアアシストON:より高い気流でカットステージをアクティブにします。

3.2 LightBurnでのエアアシストの設定

同じロジックがLightBurnでも機能します。彫刻の場合は、カット設定でエアアシストをオフにします。切断のために、エアアシストをオンにすると、マシンはカットエアステージを選択します。

4.なぜレーザーの切断と彫刻で空気が重要なのか

切断の質を高めます:エアアシストは、切断中に煙を取り除き、切断端の周りの残留物の蓄積を防ぎ、よりクリーンでより正確なラインをサポートします。
切断の効率を改善します:高圧の空気は、適切な材料のより迅速な切断をサポートするのに役立ち、より厚いストックの処理を容易にする可能性があります。
彫刻の明快さを改善します:安定した適度な気流が材料表面から煙と微粒子を取り除き、細かい彫刻の詳細を保存するのに役立ちます。
材料表面を冷却する:レーザー切断と彫刻は熱を発生させます。エアアシストは局所的な冷却を提供し、特にアクリルや厚い木材を切断するときに過熱のリスクを減らすのに役立ちます。
レンズおよび光学部品を保護します:気流は、煙や破片がレーザーヘッドエリアに入るのを防ぎ、汚染を減らし、メンテナンスを容易にします。

5.高圧エアコンプレッサーを追加する必要がありますか?

あなたの仕事が頻繁なレーザー切断を伴うならば、高圧エアコンプレッサーを加えることは価値があるかもしれません。より強い気流は、よりきれいなカットエッジを作成し、煙の蓄積を減らし、適切な材料の切断性能を向上させるのに役立ちます。

あなたの仕事が主に彫刻であるならば、高圧コンプレッサーは必要ないかもしれません。彫刻は通常、細部を乱すことなく煙をきれいにする、より低く、より安定した気流の恩恵を受けます。

6.より安全な操作のためのオプションの空気圧モニタリング

エアアシスト圧力を定量化して監視したいユーザーにとっては、空気圧モニターが便利な追加になります。モニターは、低圧のしきい値で設定できます。空気圧がそのレベルを下回ると、ディスプレイが緑から赤に変わる可能性があります。リレー出力を使用して、アラームをトリガーしたり、機械を停止したり、チェックバルブの後ろにある二次コンプレッサーを冗長空気供給として作動させたりできます。

信頼性の高いエアアシストのセットアップは、処理品質の向上に役立ち、切断または彫刻領域周辺の煙、熱、破片を減らすことで、より安全なレーザー操作をサポートすることもできます。
