Nova Laser Head Guide: Wählen Sie die richtige Linse zum Schneiden und Gravieren

Die Wahl des passenden Laserkopfes kann die Detailgenauigkeit beim Gravieren, die Schnittqualität und die Prozessstabilität deutlich beeinflussen. Bei Thunder Laser Nova Maschinen werden üblicherweise Linsen mit Brennweiten von 1,5″ bis 4″ eingesetzt. Die Zollangabe bezeichnet dabei die nominale Brennweite der Linse, also den optischen Abstand zwischen der Linse und dem Bereich, in dem der Laserstrahl fokussiert wird.

Unterschiedliche Brennweiten führen zu unterschiedlichen Fokuspunktgrößen und Fokustiefen. Eine kürzere Brennweite erzeugt in der Regel einen kleineren Fokuspunkt und eignet sich daher besonders für feine Gravuren. Eine längere Brennweite bietet dagegen eine größere Fokustiefe, was bei der Bearbeitung dickerer Materialien von Vorteil sein kann.

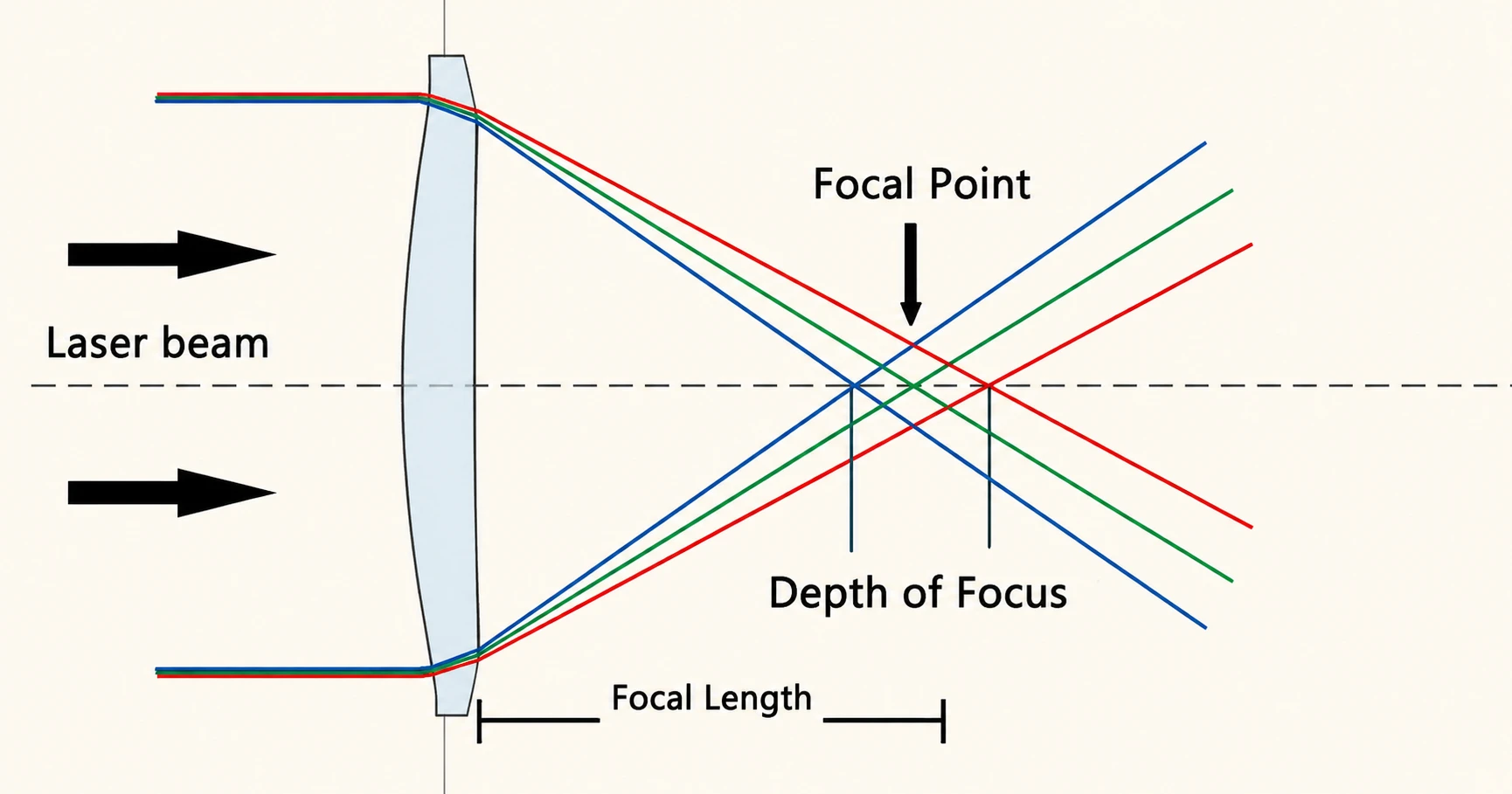

Die Brennweite beeinflusst die Größe des Fokuspunktes, die Fokustiefe und das Verhalten des Laserstrahls beim Gravieren und Schneiden.

1. Nova Laserköpfe und ihre wichtigsten Einsatzbereiche

Für Nova Maschinen stehen verschiedene Laserkopf-Konfigurationen zur Verfügung. Welche davon am besten geeignet ist, hängt unter anderem vom gewünschten Detailgrad, der Materialstärke und der jeweiligen Anwendung ab. Die folgende Tabelle zeigt einige der am häufigsten verwendeten Konfigurationen.

Vergleich gängiger Nova Laserkopf-Konfigurationen hinsichtlich Fokuspunktgröße, Referenz-Fokusabstand und typischer Einsatzbereiche.

Bei vielen Thunder Laser Nova Konfigurationen wird standardmäßig eine 2,0″-Linse eingesetzt. Sie bietet ein ausgewogenes Verhältnis zwischen Fokuspunktgröße, Fokustiefe, Gravurleistung und Schneidfähigkeit und ist damit eine vielseitige Lösung für den täglichen Einsatz.

Grundsätzlich eignen sich Linsen mit kürzerer Brennweite, beispielsweise 1,5″-Linsen, besonders für Anwendungen, bei denen ein kleiner Fokuspunkt und ein hoher Detailgrad gefragt sind. Linsen mit längerer Brennweite, etwa 2,5″- und 4,0″-Linsen, bieten eine größere Fokustiefe und können bei der Bearbeitung dickerer Materialien Vorteile bieten.

2. Wann sollten die verschiedenen Nova Laserköpfe verwendet werden?

2.1 Wann ist eine Linse mit kurzer Brennweite sinnvoll?

Linsen mit kurzer Brennweite, beispielsweise eine 1,5″-Linse oder ein High Resolution Head, erzeugen in der Fokusebene in der Regel einen kleineren Fokuspunkt. Dadurch wird die Laserenergie auf eine kleinere Fläche konzentriert. Solche Konfigurationen eignen sich daher besonders für kleine Schriften, feine Grafiken, filigrane Linien und bestimmte Anwendungen der Fotogravur.

Ein kleinerer Fokuspunkt führt jedoch nicht automatisch bei jeder Anwendung zu einem besseren Ergebnis. Beim Gravieren größerer Flächen können einzelne Scanlinien je nach Material und gewählten Bearbeitungsparametern stärker sichtbar werden, wodurch die Oberfläche weniger gleichmäßig wirken kann.

2.2 Wann ist die standardmäßige 2,0″-Linse sinnvoll?

Die standardmäßige 2,0″-Linse gehört zu den vielseitigsten Optionen für Nova Maschinen. Sie bietet ein ausgewogenes Verhältnis zwischen Gravurdetails, Fokustiefe und Schneidfähigkeit und eignet sich dadurch für eine Vielzahl alltäglicher Laseranwendungen.

Wenn Ihre Arbeiten sowohl Gravieren als auch Schneiden umfassen und weder ein besonders kleiner Fokuspunkt noch eine außergewöhnlich große Fokustiefe erforderlich ist, stellt die 2,0″-Linse in der Regel einen guten Ausgangspunkt dar.

2.3 Wann ist eine 2,5″-Linse für Gravuren sinnvoll?

Eine 2,5″-Linse besitzt eine längere Brennweite als die standardmäßige 2,0″-Linse. Sie bietet in der Regel eine größere Fokustiefe und einen etwas größeren Fokuspunkt. Das kann bei Anwendungen von Vorteil sein, bei denen extrem feine Details nicht im Vordergrund stehen.

Bei bestimmten großflächigen Gravuren kann ein größerer Fokuspunkt die Laserenergie auf eine etwas größere Fläche verteilen. Abhängig vom Material und den verwendeten Einstellungen lässt sich dadurch eine stark lokal begrenzte Erwärmung im Vergleich zu einem sehr kleinen Fokuspunkt reduzieren. Dies kann bei einigen wärmeempfindlichen Kunststoffen hilfreich sein, sollte jedoch nicht als allgemeingültige Regel verstanden werden. Vor der Serienfertigung empfiehlt sich daher immer ein Materialtest.

2.4 Wann ist die 4,0″-Linse zum Schneiden sinnvoll?

Die 4,0″-Linse wird vor allem zum Schneiden dickerer Materialien und für Anwendungen eingesetzt, bei denen eine größere Fokustiefe von Vorteil ist. Durch die größere Fokustiefe bleibt der Laserstrahl über einen größeren Teil der Materialstärke innerhalb eines wirksamen Fokusbereichs.

Dies kann zu einem gleichmäßigeren Schnittspalt über die gesamte Materialstärke beitragen und unter geeigneten Bedingungen geradere Schnittkanten ermöglichen. Es gibt jedoch keine feste Materialstärke, ab der eine 4,0″-Linse automatisch die beste Wahl ist.

Die Schneidleistung hängt außerdem vom Material, der Laserleistung, der Geschwindigkeit, der Druckluftunterstützung, der Fokusposition, der Strahlausrichtung und der Anzahl der Durchgänge ab. Die Wahl der Linse ist daher nur einer von mehreren Faktoren, die für zuverlässige Ergebnisse beim Schneiden dickerer Materialien berücksichtigt werden müssen.

2.5 Referenzvideo

Referenzvideo zur Auswahl von Laserkopf und Linse für Nova.

3. Wie wählen Sie den passenden Laserkopf für Nova?

Welcher Laserkopf am besten geeignet ist, hängt vom Material, dem gewünschten Detailgrad, der Materialstärke und dem Bearbeitungsziel ab. Feine Gravuren, allgemeine Anwendungen, großflächige Gravuren und das Schneiden dickerer Materialien stellen jeweils unterschiedliche Anforderungen an das optische System.

• Wählen Sie den High Resolution Head, wenn besonders feine Gravurdetails, kleine Schriften, filigrane Linien oder hochauflösende Fotogravuren im Vordergrund stehen.
• Wählen Sie den standardmäßigen 2,0″ Laser Head, wenn Sie für typische Nova Anwendungen ein ausgewogenes Verhältnis zwischen Gravur- und Schneidleistung benötigen.
• Ziehen Sie eine 2,5″-Linse in Betracht, wenn eine größere Fokustiefe oder ein etwas größerer Fokuspunkt von Vorteil ist, beispielsweise bei bestimmten großflächigen Gravuren, bei denen extrem feine Details nicht im Vordergrund stehen.
• Wählen Sie den 4″ Laser Head zum Schneiden dickerer Materialien oder für andere Anwendungen, bei denen eine größere Fokustiefe wichtiger ist als eine besonders feine Gravurauflösung.

4. Fazit

Die Wahl des passenden Nova Laserkopfes kann die Detailgenauigkeit der Gravur, die Gleichmäßigkeit des Schnitts, die Oberflächenqualität und die Qualität der Schnittkanten deutlich beeinflussen. Linsen mit kürzerer Brennweite eignen sich in der Regel besser für Anwendungen, die einen kleineren Fokuspunkt erfordern. Linsen mit längerer Brennweite bieten dagegen eine größere Fokustiefe und können bei der Bearbeitung dickerer Materialien Vorteile bieten.

Für viele Anwender ist der standardmäßige 2,0″ Laser Head die praktischste Lösung für den täglichen Einsatz, da er eine ausgewogene Leistung beim Gravieren und Schneiden bietet. Spezialisierte Anwendungen, beispielsweise besonders feine Gravuren oder das Schneiden dickerer Materialien, können jedoch von einer anderen Brennweite profitieren. Bei der endgültigen Auswahl sollten stets das Material, die Materialstärke, der erforderliche Detailgrad, die Laserleistung und die tatsächlichen Bearbeitungsbedingungen berücksichtigt werden.
