CO2レーザーレンズの焦点距離と焦点までの距離の違いを解説

CO₂レーザーによる彫刻や切断では、正確なフォーカス調整が非常に重要です。レーザー光が適切に集光されていれば、切断面をきれいに仕上げ、細かな彫刻表現を再現し、さまざまな素材で安定した加工結果を得ることができます。しかし、特に初心者の方は「焦点距離」と「焦点合わせ距離」を同じ意味だと考えてしまうことがあります。実際には、この2つは異なる概念です。

この記事では、CO₂レーザーレンズにおける焦点距離と焦点合わせ距離の違い、それぞれがレーザー加工にどのような影響を与えるのか、そして彫刻や切断の品質を向上させるためのポイントについて解説します。

1. CO₂レーザーレンズの焦点距離を理解する

1.1 CO₂レーザーレンズの焦点距離とは？

CO₂レーザーレンズの焦点距離とは、レンズがレーザー光をどのように集光するかを決める固定された光学特性です。簡単に言えば、レンズからレーザー光が最も小さく、最も高いエネルギー密度に集光される位置までの距離を指します。この位置を焦点と呼びます。

機械の設定や作業テーブルの高さとは異なり、焦点距離はレンズ自体の設計によって決まり、加工中に変化するものではありません。焦点距離は、レーザー加工における次の3つの重要な要素に直接影響します。

• スポットサイズ：焦点距離が短いレンズほどレーザースポットが小さくなり、より細かな彫刻や高解像度の加工が可能になります。
• エネルギー密度：レーザー光を小さな範囲に集中させることでエネルギー密度が高まり、彫刻のコントラストや切断効率の向上につながります。
• 焦点深度：焦点距離が長いレンズほど焦点が合う範囲が広くなり、厚みのある素材や高さにばらつきのある表面でも安定した加工を行いやすくなります。

1.2 一般的なCO₂レーザーレンズの焦点距離と用途

CO₂レーザーの彫刻・切断システムでは、1.5″、2.0″、2.5″、4″などの焦点距離を持つレンズが一般的に使用されており、それぞれ異なる加工用途に適しています。

1.2.1 短焦点レンズ：1.5″～2″

短焦点レンズは非常に小さなレーザースポットを形成し、狭い範囲にエネルギーを集中させることができます。そのため、細かなディテールや高解像度の彫刻に適しています。

主なメリット：

• 非常に小さなスポットサイズで細部まで表現できます。
• 高いエネルギー密度により、シャープでコントラストの高い彫刻が可能です。

主な用途：

• 写真彫刻。
• 細かな模様や複雑なグラフィック。
• ゴム印やスタンプ。
• 紙、革、薄い木材などの薄い素材の切断。

1.2.2 中焦点レンズ：2.5″

中程度の焦点距離を持つレンズは、彫刻精度と切断性能のバランスに優れています。汎用性が高いため、CO₂レーザー加工における幅広い用途に適しています。

主なメリット：

• 彫刻の細かさと切断性能のバランスが良い。
• 幅広い素材で安定したフォーカスを得やすい。

主な用途：

• 一般的な彫刻加工。
• 日常的な生産作業。
• 中程度の厚さの素材の切断。

1.2.3 長焦点レンズ：4″～5″

長焦点レンズは焦点深度が大きく、より広い高さ範囲でレーザー光を効果的に集光できます。そのため、厚みのある素材や凹凸のある表面の加工に特に適しています。

主なメリット：

• 焦点深度が大きく、高さのばらつきに対する許容範囲が広い。
• 厚い素材を切断する際に、より垂直でまっすぐな切断面を得やすい。

主な用途：

• 厚い木材、アクリル、その他の高密度素材の切断。
• 曲面や凹凸のある表面への彫刻。
• タンブラー、ボトル、その他の円筒形オブジェクトへの加工。

一般的なCO₂レーザーレンズの焦点距離と主な用途の比較。

2. 焦点合わせ距離を理解する

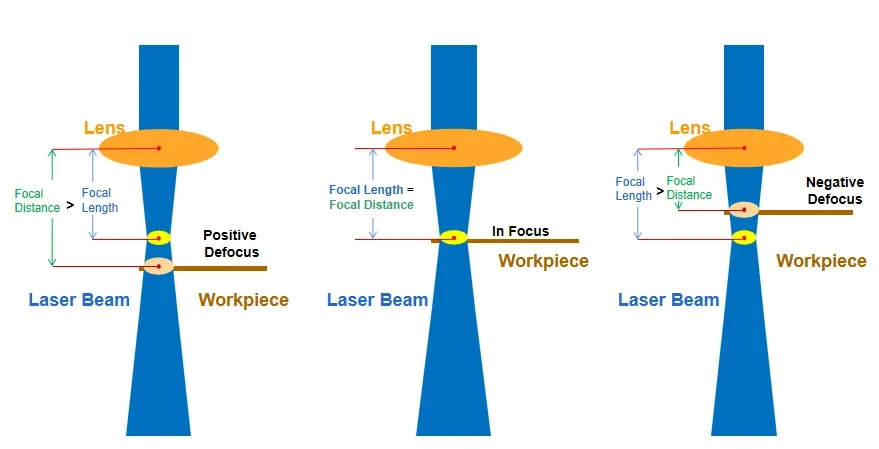

2.1 CO₂レーザーの焦点合わせ距離とは？

焦点距離がCO₂レーザーレンズ固有の固定された光学特性であるのに対し、焦点合わせ距離とは、レーザー光が正しく集光されるときのレンズと材料表面との実際の距離を指します。焦点距離とは異なり、この距離は機械の設定や加工する素材の厚さによって変わる場合があります。

最適な加工結果を得るためには、焦点合わせ距離を正確に調整する必要があります。焦点が適切な位置にあるとき、レーザースポットは最小になり、エネルギー密度が最大になります。これにより、より鮮明な彫刻と効率的な切断が可能になります。素材の厚さはそれぞれ異なるため、新しい素材をセットするたびにZ軸の高さを調整し、レーザーが正しく集光されるようにする必要があります。

つまり、レーザー加工機の「フォーカスを合わせる」とは、通常、レンズに対する材料の位置を調整し、焦点が適切な位置にくるようにすることを意味します。また、用途によっては、意図的にわずかにデフォーカスさせることで、特定の彫刻や切断効果を得ることもあります。

3. 焦点距離と焦点合わせ距離の違い：詳しい比較

焦点距離と焦点合わせ距離の比較。

関連記事：レーザー加工機のフォーカス調整方法：初心者向けガイド

4. まとめ

焦点距離はレンズ固有の固定された特性で、レーザースポットの大きさ、エネルギー密度、焦点深度に影響します。一方、焦点合わせ距離は材料の位置や機械の設定によって変わり、鮮明な彫刻や効率的な切断を行うためには正しく調整する必要があります。

短焦点レンズは非常に小さなレーザースポットを形成できるため、細かな彫刻、写真彫刻、複雑なパターンに適しています。中焦点レンズは彫刻と切断のバランスに優れています。長焦点レンズは焦点深度が大きく、厚い素材や高さにばらつきのある表面の加工に適しています。

焦点合わせ距離を適切に調整することで、レーザー光を必要な位置に適切なエネルギー密度で集中させることができ、さまざまな加工において安定した彫刻・切断品質を得やすくなります。
