Guide de maintenance d’une découpeuse laser fibre entretien quotidien, hebdomadaire et préventif

Introduction

Une découpeuse laser à fibre peut continuer à fonctionner alors que la qualité de coupe commence déjà à se dégrader. Une fenêtre de protection contaminée, une buse endommagée, un niveau de liquide de refroidissement insuffisant, une extraction des fumées obstruée ou un système de mouvement mal entretenu peuvent d’abord se manifester par une augmentation des scories, un perçage instable, des alarmes répétées ou des pièces moins régulières, avant l’arrêt complet de la machine.

La maintenance préventive vise donc moins à « réparer » la machine qu’à maintenir des conditions de coupe stables. Ce guide explique ce qu’il faut contrôler quotidiennement, chaque semaine et périodiquement, quels composants nécessitent le plus d’attention, quels signes d’alerte surveiller et dans quels cas confier la maintenance à des techniciens qualifiés.

1. Pourquoi la maintenance d’une découpeuse laser à fibre est-elle importante ?

1.1 Maintenir la qualité de coupe

La qualité de coupe commence souvent à se dégrader avant qu’une panne importante ne survienne. Une augmentation inhabituelle des scories, des bords inférieurs plus rugueux, un perçage instable, une qualité de trous irrégulière ou une perte progressive de précision dimensionnelle peuvent indiquer qu’un consommable, une surface optique, l’alimentation en gaz, le système de refroidissement ou un composant mécanique nécessite une intervention.

Des inspections régulières contribuent à maintenir la répétabilité du procédé. Elles permettent également de distinguer plus facilement un problème de maintenance d’autres causes, telles que des paramètres de coupe incorrects, des variations du matériau ou un gaz d’assistance inadapté.

1.2 Réduire les arrêts imprévus

Une inspection planifiée peut souvent être effectuée lors d’un changement de poste ou pendant une période de maintenance prévue. À l’inverse, la défaillance d’un composant peut interrompre la production sans avertissement et affecter des pièces déjà en cours de fabrication. La maintenance préventive réduit le risque que de petits problèmes passent inaperçus jusqu’à provoquer un arrêt.

1.3 Protéger les composants de grande valeur

Les systèmes de découpe laser à fibre comprennent à la fois des consommables courants et des ensembles de grande valeur. Une fenêtre de protection relativement peu coûteuse, par exemple, sert à protéger les optiques internes plus sensibles contre la contamination. Le maintien des consommables et des conditions de refroidissement dans les plages prescrites contribue à protéger les composants situés en aval.

1.4 La maintenance n’est pas une réparation

La maintenance comprend les inspections planifiées, le nettoyage, la lubrification, les contrôles d’état et le remplacement des consommables autorisés conformément à la documentation de la machine. Une réparation commence lorsqu’un défaut nécessite un diagnostic, un démontage, un étalonnage ou le remplacement de composants au-delà des opérations habituelles de l’opérateur.

Distinguer ces deux activités évite qu’une maintenance effectuée avec de bonnes intentions ne se transforme en réparation inutile.

2. Calendrier de maintenance d’une découpeuse laser à fibre

Un calendrier simple aide les opérateurs à identifier les points importants sans imposer un remplacement systématique de chaque composant à intervalles fixes. La fréquence réelle doit être adaptée à l’utilisation de la machine, à l’environnement de travail, aux matériaux, aux heures de coupe et aux recommandations spécifiques de la tête de coupe, du refroidisseur, du système d’extraction et du système de mouvement.

3. Maintenance quotidienne d’une découpeuse laser à fibre

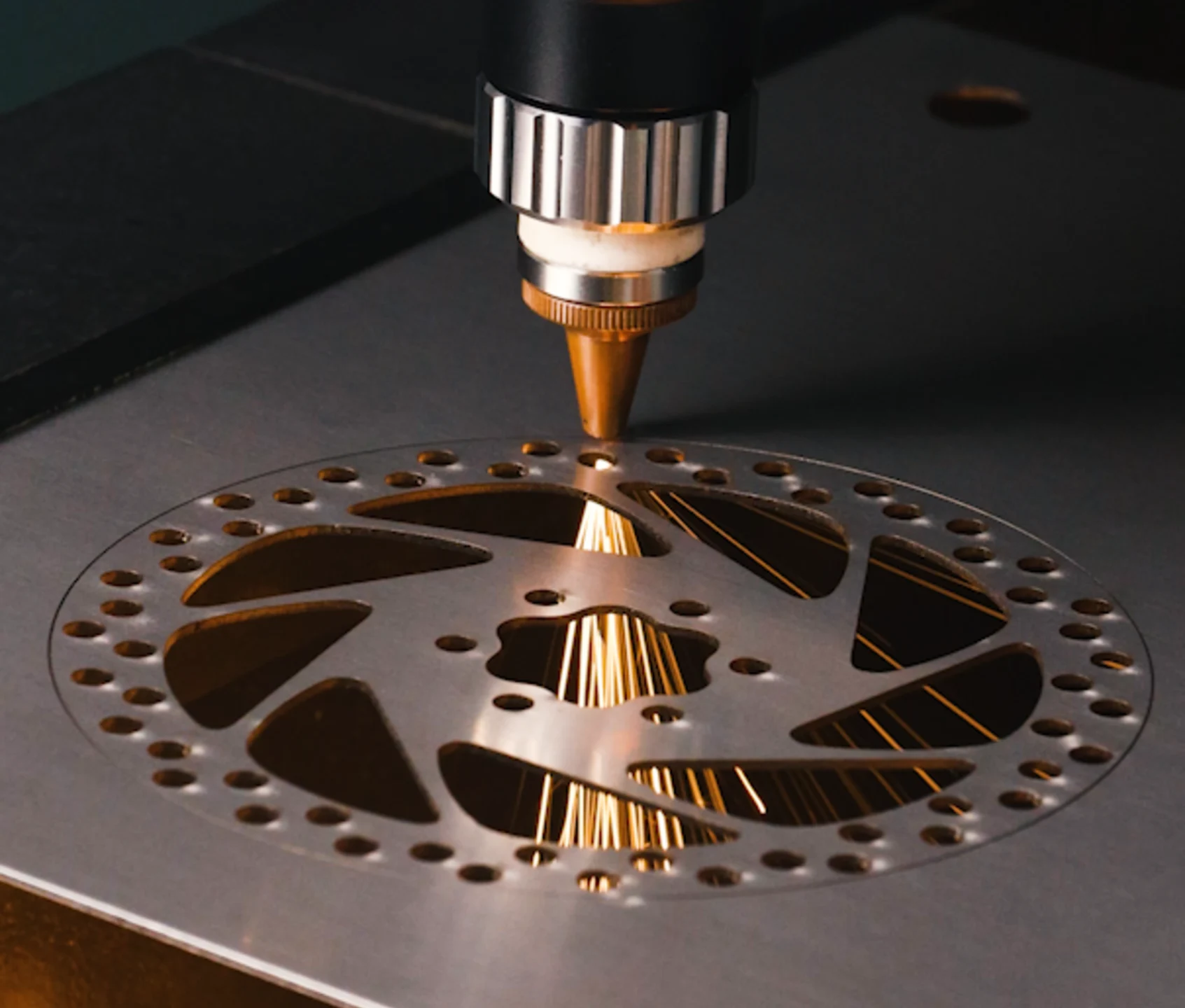

3.1 Inspecter la buse

La buse se trouve à proximité immédiate de la zone de coupe. Elle est exposée aux projections, à la chaleur, aux collisions et à la contamination. Vérifiez la présence de dommages visibles, de déformations, d’orifices obstrués, de fortes projections ou de signes de contact avec la pièce.

Une buse endommagée peut perturber l’écoulement du gaz d’assistance et, sur les systèmes équipés d’une détection capacitive de hauteur, contribuer à une régulation instable de la hauteur. Si la buse est endommagée ou ne respecte plus les critères d’inspection de la machine, remplacez-la ou faites-la entretenir conformément à la procédure de la tête de coupe, plutôt que d’essayer de la reformer.

Une buse propre favorise un débit stable du gaz d’assistance et une qualité de coupe régulière lors du traitement de pièces en acier inoxydable.

3.2 Vérifier la fenêtre de protection

La fenêtre de protection, également appelée lentille de protection, limite la contamination des optiques internes de la tête de coupe. Inspectez-la pour détecter la poussière, les traces de brûlure, les rayures, les détériorations du revêtement, les décolorations ou toute autre contamination visible.

Évitez toute manipulation inutile lors d’une inspection courante. Ne retirez, ne nettoyez et ne remplacez la fenêtre de protection qu’en suivant la procédure, les outils, les produits de nettoyage et les conditions environnementales prescrits pour la tête de coupe. Un nettoyage incorrect peut introduire des contaminants ou endommager la surface optique.

3.3 Vérifier l’alimentation en gaz d’assistance

Vérifiez que le gaz d’assistance sélectionné correspond au travail à effectuer et que l’alimentation, le régulateur, la pression, les tuyaux et les raccords sont en bon état. Si de l’air comprimé est utilisé, sa qualité et sa filtration sont également importantes : la présence d’huile, d’eau ou de particules peut affecter la coupe et les composants situés en aval.

Toute variation inattendue de pression ou de consommation de gaz doit être examinée plutôt que compensée uniquement par une modification des paramètres de coupe. Pour choisir entre l’oxygène, l’azote et l’air comprimé, consultez le guide des gaz d’assistance pour la découpe laser à fibre des métaux.

3.4 Vérifier le refroidisseur

Avant la production, contrôlez la température du refroidisseur, le niveau du liquide de refroidissement, le débit, les fuites visibles et les alarmes actives. Un refroidissement stable est important pour la source laser et les autres composants sensibles à la température.

Si le refroidisseur déclenche régulièrement des alarmes ou ne parvient pas à maintenir la température prescrite, arrêtez-vous et recherchez la cause conformément à la documentation du refroidisseur et de la machine, plutôt que de poursuivre la production jusqu’à l’arrêt automatique.

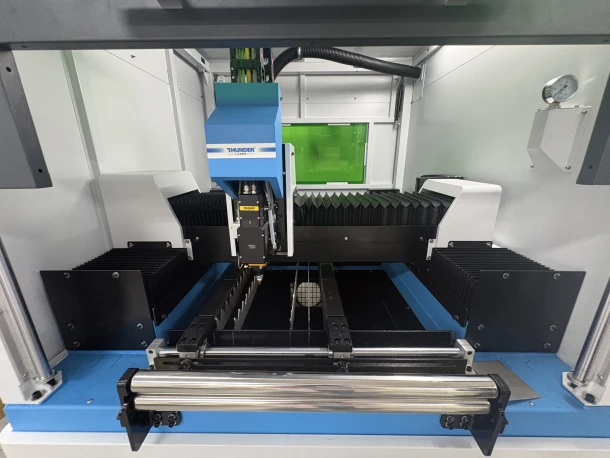

3.5 Retirer les chutes, scories et débris

Retirez les chutes libres, les scories accumulées et les débris des zones de coupe accessibles à une fréquence adaptée à la charge de travail. Une accumulation excessive peut perturber le support des tôles, la circulation de l’air, le mouvement des composants et la propreté autour de la zone de coupe.

Surveillez également les lames du plateau de coupe pour repérer les fortes accumulations ou les dommages susceptibles de rendre le support des tôles irrégulier. L’objectif n’est pas de remettre le plateau à neuf chaque jour, mais d’éviter que les accumulations modifient le support du matériau ou créent des risques évitables.

Le retrait des chutes, des scories et des débris après les opérations contribue à maintenir un environnement de coupe sûr et fiable.

3.6 Examiner les alarmes et les changements anormaux

Une machine peut signaler un problème sans être complètement arrêtée. Les opérateurs doivent surveiller les alarmes répétées, les bruits inhabituels, une température de fonctionnement anormalement élevée, un perçage instable, une augmentation des scories, une diminution de l’extraction ou des changements notables de consommation de gaz.

Consigner ces changements dès leur apparition fournit au personnel de maintenance un meilleur point de départ que d’attendre une panne complète.

4. Maintenance hebdomadaire d’une découpeuse laser à fibre

4.1 Inspecter l’extraction et les filtres

Vérifiez si les fumées sont captées aussi efficacement qu’auparavant. Des filtres obstrués, une accumulation de poussière, des conduits bloqués ou des scories autour des zones d’extraction peuvent réduire le débit d’air et laisser davantage de contaminants dans la machine.

L’entretien des filtres doit suivre les instructions du système d’extraction et tenir compte de leur état réel, plutôt que d’un intervalle de remplacement universel. Pour comprendre le fonctionnement de ces systèmes, consultez ce guide sur les extracteurs de fumées et le guide d’achat des extracteurs de fumées laser 2026.

4.2 Vérifier la lubrification et les composants de mouvement

Inspectez l’état de lubrification des rails, crémaillères, roulements, vis à billes et autres composants de mouvement présents sur la machine. Vérifiez également le fonctionnement normal des systèmes de lubrification automatique et le niveau de lubrifiant disponible.

Utilisez exclusivement le lubrifiant et la fréquence prescrits pour la machine. Une lubrification insuffisante peut accélérer l’usure, tandis qu’un lubrifiant inadapté ou une application excessive peut créer d’autres problèmes.

4.3 Inspecter les chaînes porte-câbles, tuyaux et raccords

Recherchez les signes d’abrasion, de pliure, de mauvais cheminement, de fuite, de détérioration des raccords ou de mouvement inhabituel dans les chaînes porte-câbles et les conduites flexibles. Ces composants se déplacent de façon répétée avec le système de coupe. Les petits signes d’usure sont donc plus faciles à corriger avant qu’ils ne provoquent des défauts électriques, de gaz ou de refroidissement intermittents.

4.4 Inspecter le plateau de coupe et les lames

Vérifiez l’accumulation de scories, les pointes fondues, les lames endommagées et les zones qui ne soutiennent plus la tôle de manière uniforme. Un support irrégulier peut affecter la stabilité des pièces, notamment les petits composants ou les tôles comportant de nombreuses découpes. Remplacez ou entretenez les lames selon leur état et la procédure de la machine.

5. Maintenance mensuelle et périodique

5.1 Maintenance du système de refroidissement

La maintenance périodique du système de refroidissement peut comprendre le contrôle des filtres, de l’état du liquide de refroidissement, des tuyaux, des raccords, de la propreté du réservoir et d’autres éléments indiqués par le fabricant du refroidisseur.

Le type de liquide, la qualité de l’eau, les exigences en matière d’antigel et les intervalles de remplacement varient selon les systèmes. Ces recommandations ne doivent donc pas être généralisées à toutes les découpeuses laser à fibre.

5.2 Armoire électrique et refroidissement

Les armoires électriques dépendent d’une température et d’une circulation d’air maîtrisées. Le personnel de maintenance doit vérifier le refroidissement de l’armoire, l’état des ventilateurs ou des filtres et l’accumulation de poussière conformément au calendrier de la machine.

Les interventions à l’intérieur des armoires électriques doivent être réservées au personnel qualifié, qui doit appliquer les procédures d’isolation requises.

5.3 État mécanique et précision

Les contrôles périodiques peuvent porter sur les fixations, l’usure mécanique, les mécanismes de table interchangeable s’ils existent, l’état des capteurs, la répétabilité et les autres points propres à la machine.

Toute évolution progressive de la répétabilité ou du comportement des axes doit être examinée avant d’essayer de la corriger uniquement au moyen des paramètres de coupe.

5.4 Contrôles des systèmes de sécurité

Les arrêts d’urgence, portes d’accès, interverrouillages, voyants d’avertissement et autres fonctions de sécurité doivent être inclus dans le programme de maintenance.

Ne contournez jamais un dispositif de sécurité pour maintenir la production. Si un système de sécurité ne fonctionne pas conformément à la documentation, la machine doit être évaluée par du personnel qualifié. Pour les pratiques générales de sécurité, consultez le guide de sécurité pour la découpe laser à fibre.

6. Maintenance par composant

Les opérateurs remarquent souvent un symptôme avant de savoir quel élément nécessite une intervention. Le tableau ci-dessous constitue un point de départ pratique pour l’inspection, mais ne remplace pas la procédure de diagnostic de la machine.

7. Comment la qualité de coupe peut révéler un problème de maintenance

La qualité de coupe est un indicateur particulièrement utile, car les opérateurs l’observent quotidiennement. Une variation de qualité doit être considérée comme un signal nécessitant une inspection du procédé, et non comme la preuve qu’un composant précis est systématiquement responsable.

7.1 Augmentation des scories

Si un travail auparavant stable commence à produire davantage de scories, inspectez la buse, l’état du gaz d’assistance, la fenêtre de protection, la tête de coupe et le support du matériau avant de modifier fortement les paramètres.

La qualité du matériau et les réglages peuvent provoquer les mêmes symptômes. La maintenance doit donc constituer une partie du diagnostic, et non sa seule explication.

7.2 Perçage instable

Les problèmes de perçage répétés peuvent être liés à la buse, à l’alimentation en gaz, à la contamination des optiques de protection, au contrôle de hauteur ou à l’état de la tête de coupe.

Comparez le comportement actuel à celui d’un travail de référence connu et examinez les alarmes récentes ou les dernières interventions de maintenance.

7.3 Qualité des bords irrégulière sur une même tôle

Si la qualité varie selon l’emplacement plutôt que selon le programme de coupe, inspectez le support du matériau, les lames, la buse, la régularité du mouvement, le comportement de la mise au point ou de la hauteur, ainsi que les éléments d’étalonnage spécifiés par le fabricant.

Ne supposez pas automatiquement qu’une qualité irrégulière résulte d’un problème de puissance laser.

7.4 Alarmes répétées de température ou de refroidissement

Les alarmes répétées du système de refroidissement doivent être traitées comme un problème de maintenance ou de service, et non contournées.

Vérifiez les éléments accessibles à l’opérateur, comme le niveau du liquide, les fuites visibles, la circulation d’air et l’état du refroidisseur. Si le problème persiste, suivez les procédures de dépannage de la machine et du refroidisseur.

8. Maintenance par l’opérateur ou intervention professionnelle

Un bon guide de maintenance doit préciser qui peut effectuer chaque type d’intervention. Les opérateurs peuvent assurer de nombreux contrôles courants, mais les travaux approfondis exigent une formation, des outils et des autorisations adaptés.

La répartition exacte des responsabilités dépend de la documentation de la machine et des exigences locales en matière de sécurité.

La règle pratique est simple : toute tâche portant sur les optiques internes, la haute tension, le contournement d’un dispositif de sécurité, l’accès à la source laser ou un étalonnage majeur ne doit pas être considérée comme une opération de maintenance courante de l’opérateur.

9. Comment la charge de travail modifie la fréquence de maintenance

Le calendrier n’est qu’un des moyens de planifier la maintenance. Deux machines identiques peuvent nécessiter des fréquences d’inspection différentes si l’une fonctionne sur un poste dans un atelier propre et l’autre en continu dans un environnement poussiéreux et chaud.

Une maintenance plus fréquente peut être nécessaire lorsque la machine fonctionne sur plusieurs postes, totalise de nombreuses heures de coupe, produit beaucoup de scories, perce souvent des tôles épaisses, utilise beaucoup d’air comprimé, fonctionne dans un environnement poussiéreux, subit une température ambiante élevée ou présente des alarmes et des filtres qui se chargent régulièrement.

L’état des composants et les heures de fonctionnement comptent souvent autant que la date du calendrier.

10. Maintenance saisonnière et stockage de longue durée

10.1 Protection par temps froid

Les basses températures peuvent provoquer le gel des systèmes refroidis par liquide. Respectez les exigences du refroidisseur et de la machine concernant la température minimale, l’antigel autorisé, l’arrêt ou la circulation du liquide.

N’ajoutez pas d’antigel automobile ou non approuvé au seul motif que l’atelier est froid.

10.2 Conditions chaudes ou humides

Une température élevée augmente la charge des systèmes de refroidissement et des équipements électriques. L’humidité peut également accroître le risque de condensation lorsque les surfaces sont plus froides que le point de rosée local.

Maintenez l’environnement de la machine dans la plage de fonctionnement spécifiée et recherchez la cause de toute condensation, plutôt que de continuer à travailler à proximité de composants électriques ou optiques sensibles.

10.3 Arrêts prolongés

Avant un arrêt prolongé, nettoyez la zone de travail, suivez la procédure autorisée d’arrêt du gaz et du refroidissement, protégez les composants optiques et mécaniques contre la contamination et consignez l’état de la machine.

Lors de la remise en service, effectuez les inspections nécessaires avant de reprendre directement une production à pleine capacité.

11. Registres de maintenance et planification préventive

Un registre de maintenance simple facilite le diagnostic des problèmes récurrents et évite que le service dépende uniquement de la mémoire des opérateurs.

Les informations utiles comprennent la date, les heures de fonctionnement, l’opération effectuée, l’état observé, les pièces remplacées, l’historique des alarmes, le nom du technicien et la prochaine intervention prévue.

Ce registre devient particulièrement utile lorsqu’un procédé auparavant stable commence à dériver. Le technicien peut alors comparer le changement avec les remplacements de buses, l’état de la fenêtre de protection, l’entretien du refroidisseur, la charge des filtres, les alarmes et les autres interventions, plutôt que de commencer sans historique.

12. Liste de contrôle pour la maintenance d’une découpeuse laser à fibre

Utilisez la liste ci-dessous comme aide-mémoire pratique, puis vérifiez sa conformité avec le manuel de maintenance en vigueur pour la machine et ses composants.

À chaque poste / quotidiennement

• Inspecter l’état de la buse.
• Vérifier la fenêtre de protection conformément à la procédure de la tête de coupe.
• Vérifier le gaz d’assistance, la pression et les raccords visibles.
• Contrôler la température du refroidisseur, le niveau du liquide et les alarmes.
• Retirer les chutes accessibles, les scories libres et les débris de coupe.
• Examiner les alarmes, les bruits inhabituels et les changements de qualité de coupe.

Chaque semaine

• Vérifier le débit d’extraction et l’état des filtres.
• Contrôler le système de lubrification et les composants de mouvement concernés.
• Inspecter les chaînes porte-câbles, les tuyaux et les raccords flexibles.
• Examiner les lames et les accumulations sur le plateau de coupe.
• Passer en revue les alarmes récurrentes et les variations de qualité de la semaine précédente.

Mensuellement / périodiquement

• Entretenir le système de refroidissement conformément au calendrier du refroidisseur.
• Inspecter le refroidissement de l’armoire et les conditions environnementales.
• Vérifier l’usure mécanique, les capteurs et les éléments de répétabilité prévus par le fabricant.
• Vérifier les arrêts d’urgence, les interverrouillages et les autres fonctions de sécurité conformément à la procédure de service.
• Examiner les registres de maintenance et les prochaines interventions planifiées.

Entretien planifié

• Effectuer l’étalonnage et les diagnostics approfondis selon les spécifications du fabricant.
• Confier l’entretien des composants internes de la tête de coupe, de la source laser, des systèmes électriques et des dispositifs de sécurité à du personnel dûment qualifié.
• Consigner les pièces remplacées, les interventions effectuées et la date du prochain entretien prévu.

Conclusion

Les découpeuses laser à fibre peuvent nécessiter moins d’interventions courantes de la part de l’opérateur que certains anciens systèmes laser, mais elles ne sont pas exemptes de maintenance. La stabilité de la coupe dépend de l’entretien régulier de la buse, des optiques de protection, du refroidissement, du gaz d’assistance, de l’extraction, du plateau de coupe et du système de mouvement.

Le programme de maintenance le plus efficace associe les contrôles quotidiens de l’opérateur à des interventions planifiées des techniciens et aux intervalles propres à chaque machine définis par le fabricant. L’objectif n’est pas d’effectuer davantage de maintenance que nécessaire, mais de détecter suffisamment tôt les changements pour préserver la qualité de coupe, la disponibilité de la machine et les composants de grande valeur.
