CO₂-Linsenvergleich & Auswahlhilfe: 1.5″, 2″, 2.5″ und 4″ Linsen

Wenn Sie sich bereits mit den verfügbaren Linsen für CO₂-Laser beschäftigt haben, sind Ihnen wahrscheinlich Brennweiten wie 1.5″, 2.0″, 2.5″ und 4.0″ begegnet. Diese Zahlen bezeichnen die Brennweite und nicht den tatsächlichen Durchmesser der Linse. Welche Linse die richtige ist, hängt von den benötigten Details, der Materialstärke und davon ab, wie gleichmäßig sich die Oberfläche im Fokus halten lässt.

Dieser Leitfaden vergleicht die vier gängigen Brennweiten, zeigt Gravurbeispiele aus dem veröffentlichten Linsenvergleich von Thunder Laser und erklärt, worauf Sie vor einem Linsenwechsel achten sollten.

1. Welche CO₂-Laserlinse sollten Sie wählen?

Diese Empfehlungen dienen als Ausgangspunkt und sind keine Angaben zur maximalen Materialstärke. Maschinenleistung, Strahleigenschaften, Material, Fokusposition, Düsenanordnung und gewünschte Oberflächenqualität beeinflussen das Ergebnis. Prüfen Sie vor dem Kauf, welche Linsenbaugruppen Ihre Maschine unterstützt.

2. Was Brennweite, Spotgröße und Schärfentiefe bedeuten

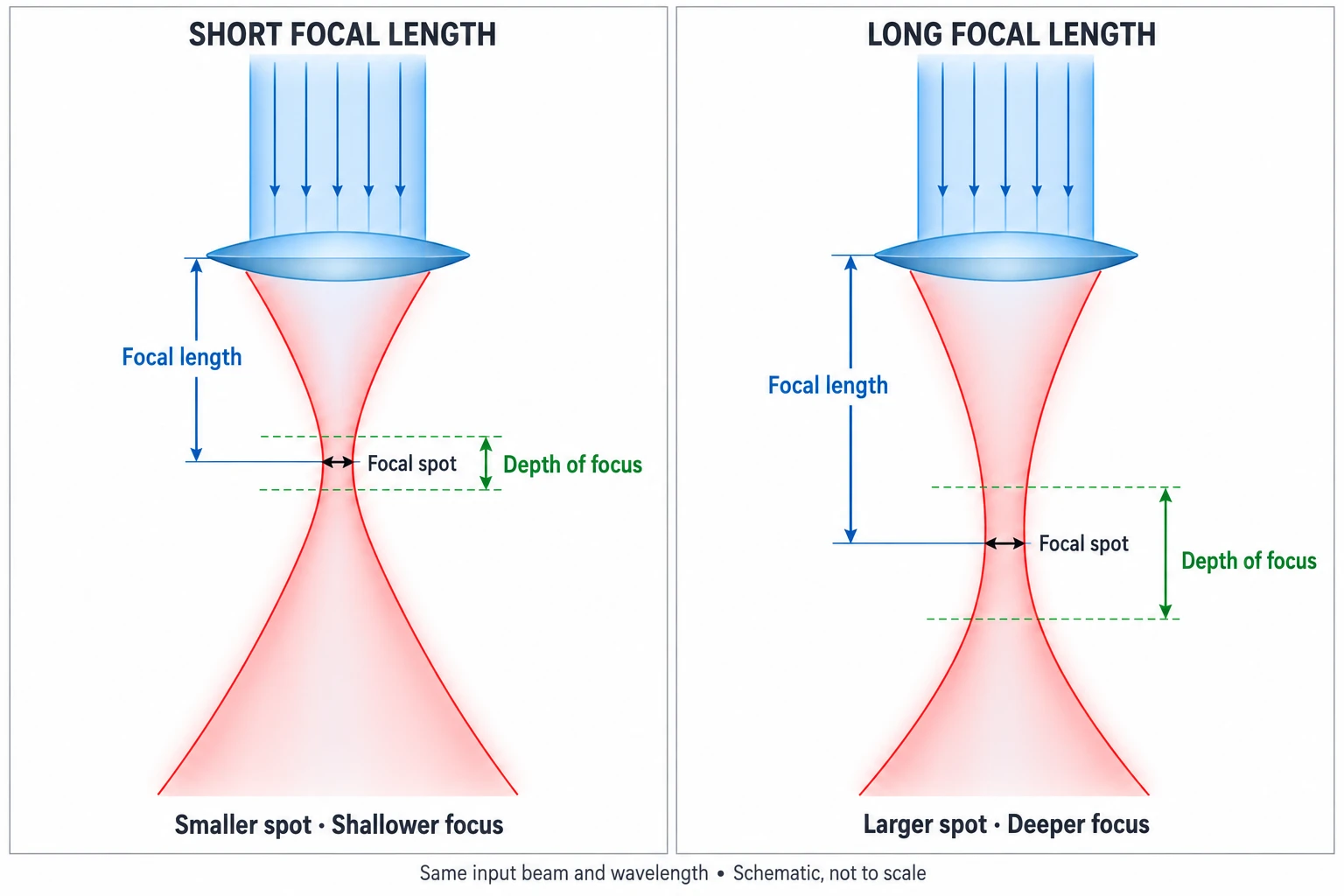

Für die praktische Auswahl beschreibt die Brennweite, an welcher Stelle eine Linse den Laserstrahl fokussiert. Bei vergleichbaren Eingangsstrahlen und gleicher Wellenlänge erzeugt eine kürzere Brennweite im Allgemeinen einen kleineren fokussierten Spot und einen kürzeren Fokusbereich. Eine längere Brennweite führt zu einem größeren Spot und einem längeren Fokusbereich.

2.1 Spotgröße: Details und Flächenfüllung

Ein kleinerer fokussierter Spot kann dabei helfen, feine Linien, kleine Schrift und Fotodetails voneinander zu trennen. Er verbessert jedoch nicht automatisch jede Gravur. Auch die Aufbereitung der Grafik, der Scanabstand, die Leistung und das Verhalten des Materials beeinflussen das fertige Ergebnis.

Bei gefüllten Flächen muss der Scanabstand zu den Markierungen passen, die auf dem Material entstehen. Zu weit auseinanderliegende Linien können sichtbare Lücken hinterlassen; eine zu starke Überlappung kann zusätzliche Wärme erzeugen und Details verdecken. Eine höhere DPI-Zahl allein garantiert kein schärferes Ergebnis.

2.2 Schärfentiefe: Toleranz gegenüber Höhenunterschieden

Die Schärfentiefe beschreibt den axialen Bereich, in dem der Strahl für einen bestimmten Zweck ausreichend konzentriert bleibt. Eine längere Brennweite kann größere Höhenunterschiede tolerieren. Für kleine Schrift kann jedoch eine präzisere Fokussierung erforderlich sein als für eine große gefüllte Form. Eine gewölbte oder verzogene Oberfläche wird dadurch nicht mit einer ebenen Oberfläche gleichwertig.

2.3 Schnitttiefe und Schnittkantenqualität

Ein größerer Fokusbereich kann bei manchen Arbeiten mit dickem Material hilfreich sein. Der größere fokussierte Spot verringert jedoch bei gleicher abgegebener Leistung die Energiekonzentration. Beurteilen Sie den fertigen Schnitt anhand des vollständigen Durchtrennens, der Neigung der Schnittwand, der Schnittfugenbreite, der Kantenqualität und des Erhalts feiner Details, statt die Linse allein nach der Materialstärke auszuwählen.

Verwechseln Sie die Brennweite nicht mit dem Abstand zwischen Düse und Material. Eine 2.0″-Linse bedeutet nicht, dass sich die Düsenspitze 2.0″ über der Oberfläche befinden sollte. Verwenden Sie das für die installierte Linsenbaugruppe vorgesehene Fokussierverfahren und die entsprechende Lehre. Wenn Sie den Fokussiervorgang überprüfen möchten, lesen Sie So fokussieren Sie Ihre Lasermaschine.

3. Vergleich von CO₂-Laserlinsen: 1.5″, 2.0″, 2.5″ und 4.0″

3.1 1.5″-Linse: Feine Gravuren

Eine 1.5″-Linse ist eine Überlegung wert, wenn kleine Schrift, feine Grafiken oder Details bei der Fotogravur im Vordergrund stehen. Geeignete Anwendungen umfassen detailreiche Arbeiten auf nachweislich lasergeeigneten zweifarbigen Platten, dünnem Acryl, Papier oder geeigneten beschichteten Oberflächen.

Worauf Sie achten sollten: Halten Sie die Oberfläche eben und fokussieren Sie präzise. Eine kürzere Brennweite kann fehlende Details in der Grafik nicht wiederherstellen und übermäßige Wärme nicht ausgleichen.

3.2 2.0″-Linse: Allgemeines Gravieren und Schneiden

Eine kompatible 2.0″-Linse ist ein guter Ausgangspunkt für vielfältige tägliche Arbeiten, darunter das Gravieren und Schneiden von Holz und Acryl, das Schneiden dünner Platten und allgemeine Grafikarbeiten. Wenn die installierte Standardlinse Ihre Qualitätsanforderungen bereits erfüllt, besteht möglicherweise kein Grund, sie auszutauschen.

Worauf Sie achten sollten: Ziehen Sie eine andere Linse in Betracht, wenn nach der Überprüfung von Fokus, Grafik, Einstellungen und optischem Zustand weiterhin eine messbare Einschränkung besteht.

3.3 2.5″-Linse: Eine Option für Schneidarbeiten und größere Fokustoleranz

Eine 2.5″-Linse bietet einen größeren Fokusbereich als eine vergleichbare 2.0″-Linse. Sie kann bei Schneidarbeiten nützlich sein, bei denen eine gleichmäßige Kantenqualität oder geringe Höhenunterschiede wichtig sind, und eignet sich zugleich für allgemeine Gravurarbeiten.

Worauf Sie achten sollten: Vergleichen Sie die Ergebnisse anhand des tatsächlichen Designs. Eine größere Fokustoleranz kann mit geringeren Möglichkeiten für feinste Details einhergehen. Jede Linse benötigt geeignete Prozessparameter.

3.4 4.0″-Linse: Spezialanwendungen mit dickem Material und zusätzlichem Freiraumbedarf

Eine kompatible 4.0″-Linse kann für ausgewählte dicke Materialien mit geringer Dichte, beispielsweise geprüfte Schaumstofftypen, oder für Anwendungen mit einem größeren Fokusbereich nützlich sein. Aufgrund des größeren Spots ist sie eine Spezialoption und kein automatisches Upgrade für jede dicke Platte.

Worauf Sie achten sollten: Gehen Sie nicht davon aus, dass sich dickes Acryl oder Holz mit dieser Linse auf jeder Maschine schneller schneiden lässt. Bei tiefen Gravuren und vertieften Objekten müssen außerdem die Energiekonzentration, die Zugänglichkeit und der Freiraum am Laserkopf berücksichtigt werden.

4. Dasselbe Motiv mit vier verschiedenen Linsen graviert

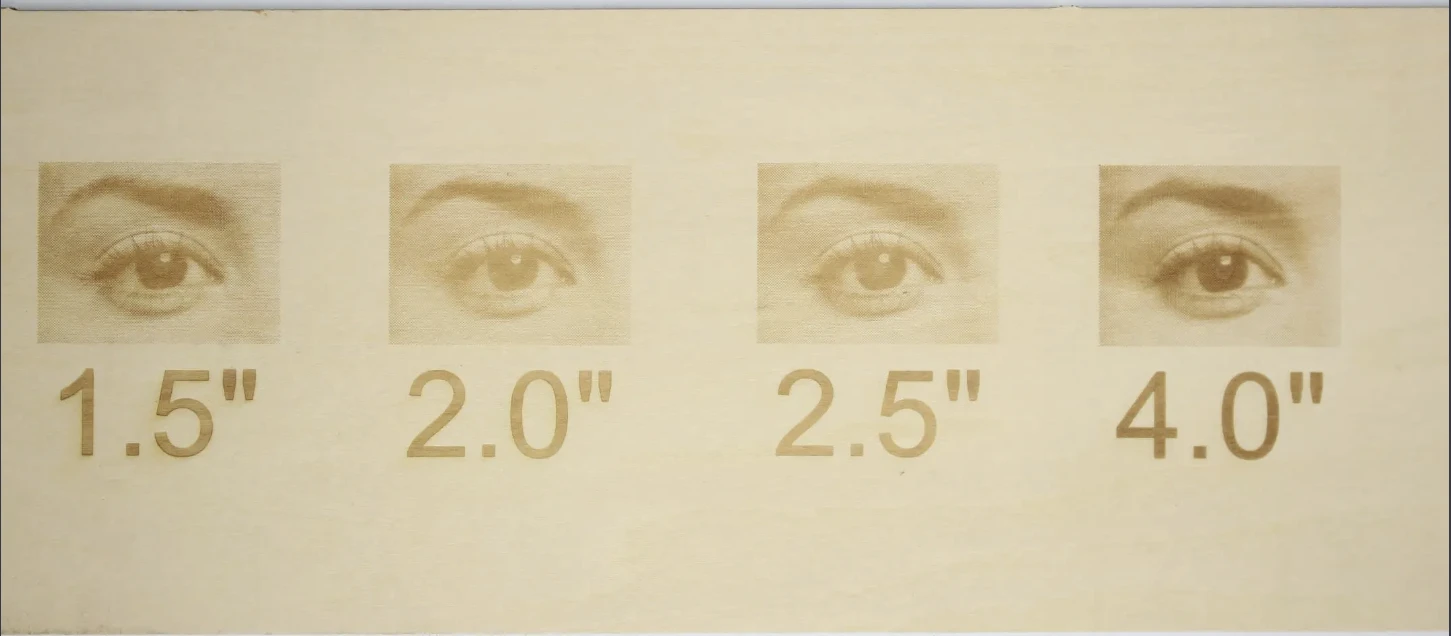

Der von Thunder Laser veröffentlichte Linsenvergleich für Bolt verwendet bei allen vier Brennweiten dasselbe Bild sowie dieselbe Geschwindigkeit und Leistung. Die nachfolgenden Einstellungen stammen aus diesem Vergleich und sind keine universellen Einstellungen für die Fotogravur.

Die Quelle enthält keine vollständigen Angaben zu den Materialspezifikationen, der Laserleistung in Watt, dem Scanabstand oder der Fokusposition. Betrachten Sie diese Fotos als veranschaulichenden Vergleich und nicht als vollständig reproduzierbaren Benchmark oder als Beweis für das beste Ergebnis, das jede Linse erreichen kann. CPI bei Halbtonrastern beschreibt das Rastermuster und ist nicht mit der Scanauflösung in DPI gleichzusetzen.

4.1 Dieselben Details in jeder Probe vergleichen

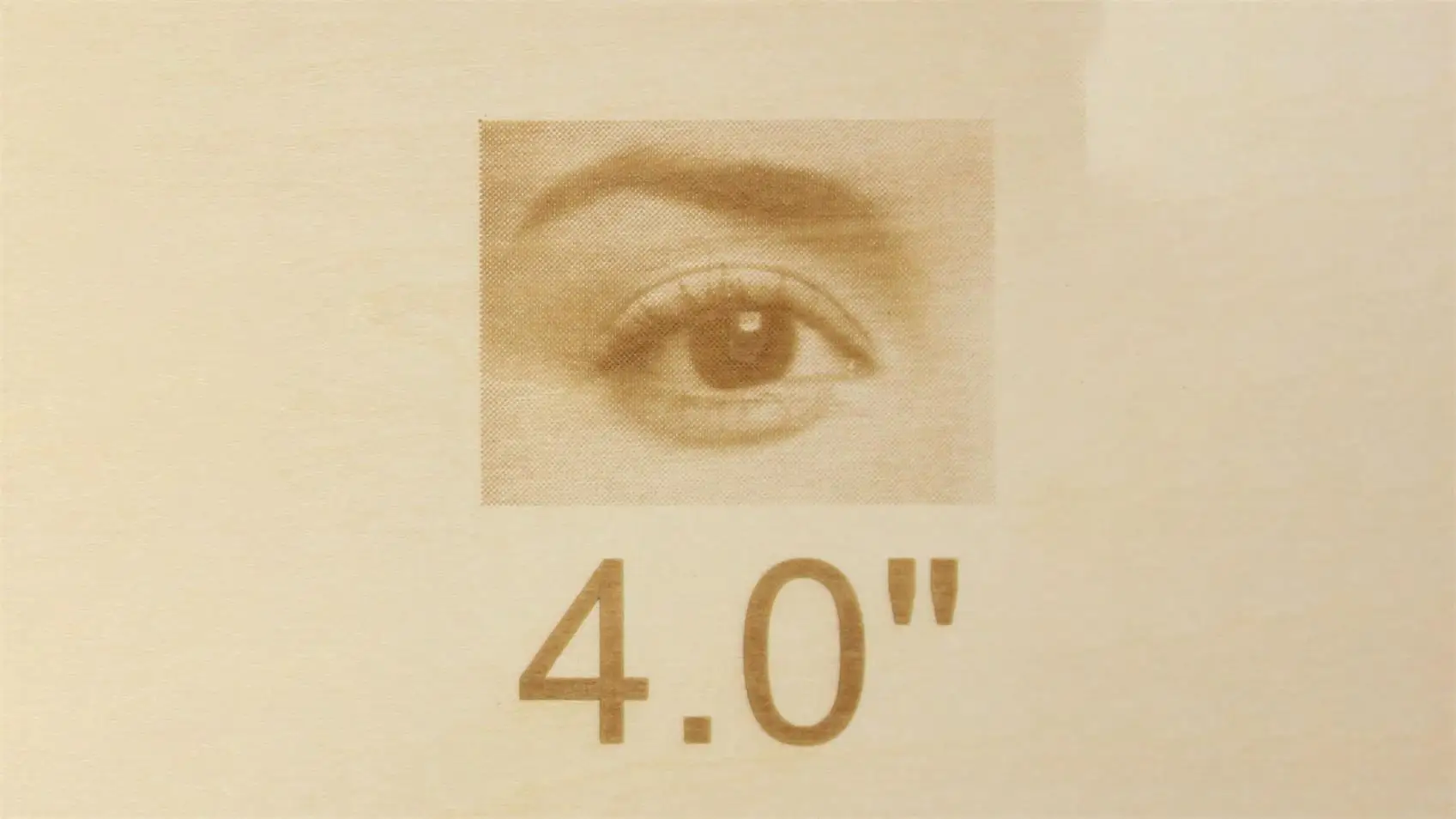

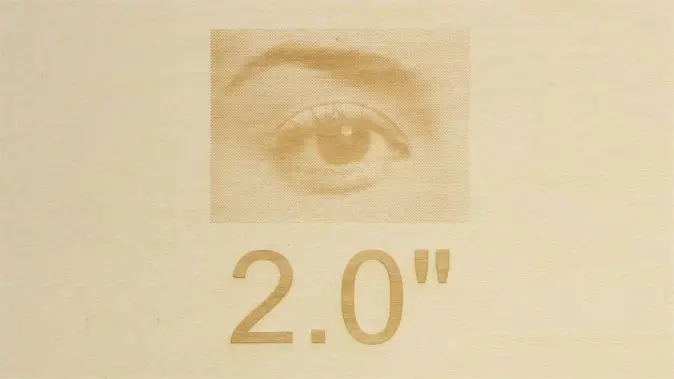

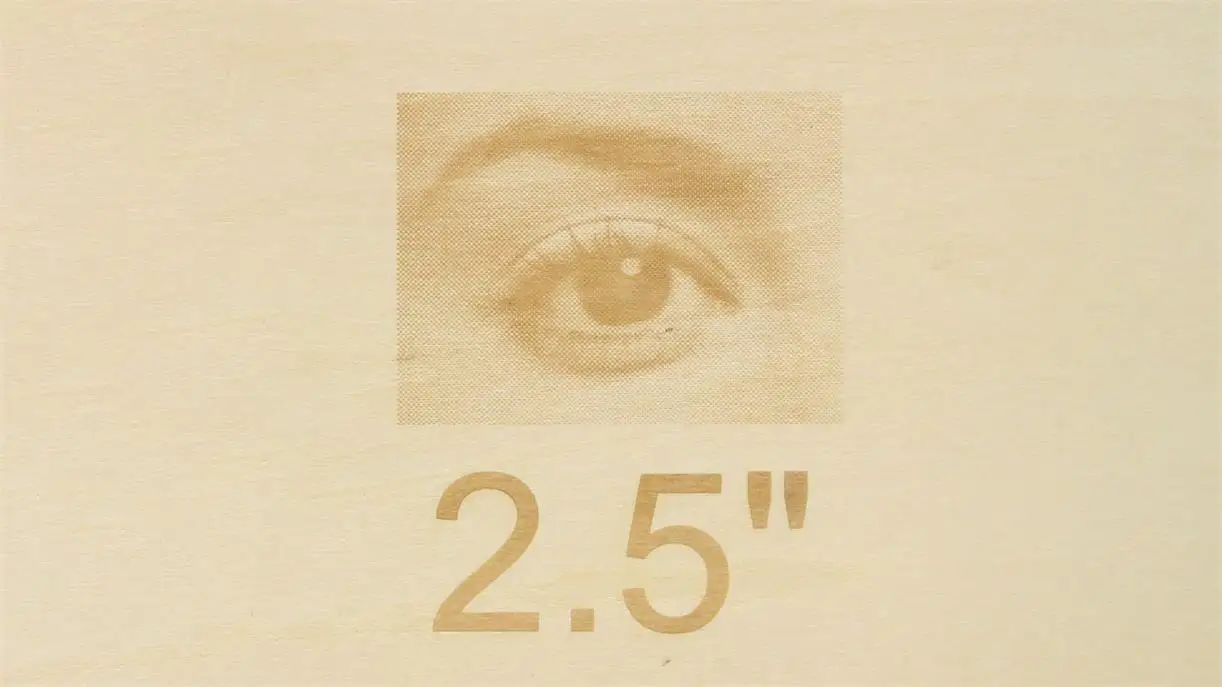

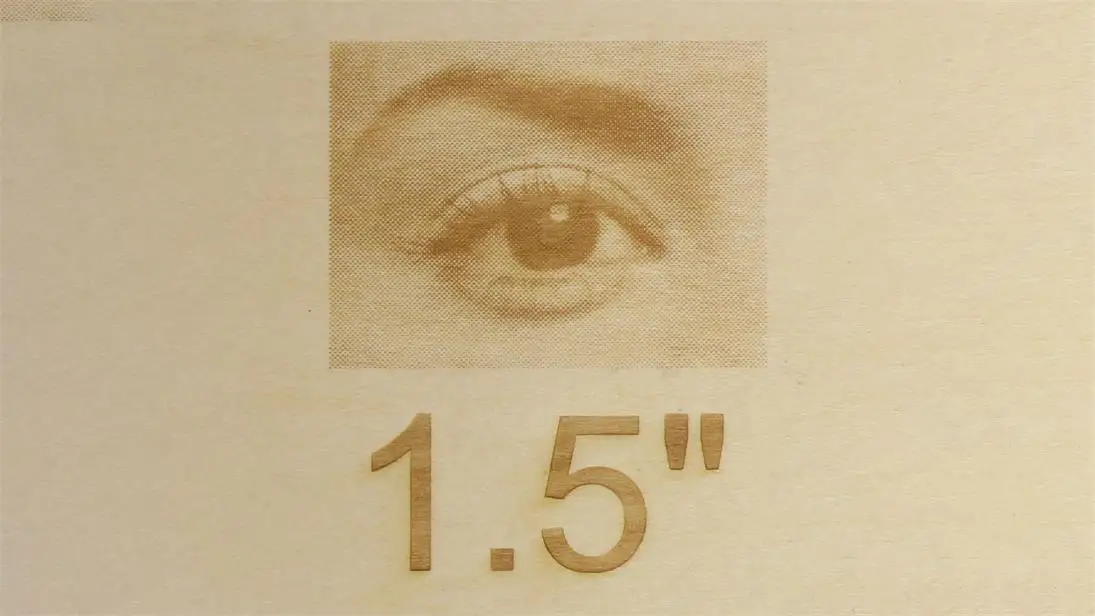

Achten Sie auf die Trennung der Wimpern, die Kontur der Iris und die Übergänge zwischen hellen und dunklen Bereichen. Die Fotos unterscheiden sich hinsichtlich Bildausschnitt und wahrgenommener Helligkeit. Daher ermöglichen sie keinen Auflösungsvergleich bei identischer Vergrößerung.

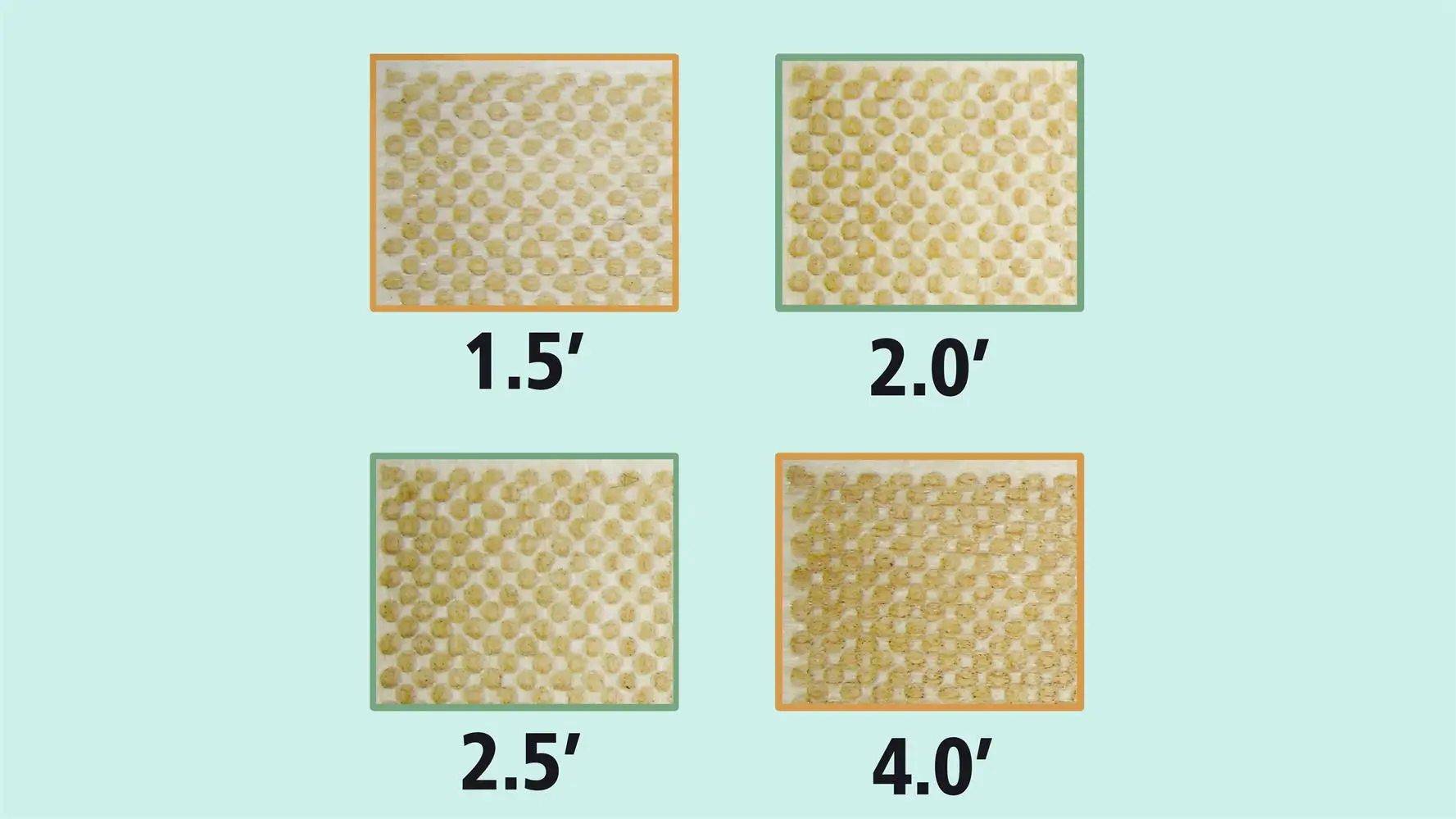

4.2 Die gravierten Punkte vergleichen

Ein reiner Linsenwechsel verändert die Bearbeitungsdauer normalerweise nicht, wenn Geschwindigkeit, Scanabstand, Werkzeugwege und Durchgänge unverändert bleiben. Die Bearbeitungszeit lässt sich nur dann sinnvoll separat vergleichen, wenn die Einstellungen angepasst werden, um eine definierte Oberflächenqualität zu erreichen. Die bereitgestellten Bilder belegen keinen Zeitvorteil bei der Bearbeitung.

5. Die Auswahl nach Material und Endergebnis treffen

Verwenden Sie die Tabelle, um kompatible Linsen vorauszuwählen, und testen Sie anschließend das Merkmal, das für Ihr Produkt entscheidend ist. Die Tabelle gibt keine garantierten maximalen Schnittstärken an. Für geeignete Ausgangsparameter nutzen Sie die Bibliothek mit CO₂-Lasereinstellungen für Materialien.

Eine längere Linse ersetzt weder eine ausreichende Laserleistung noch ein geeignetes Material oder einen korrekt eingerichteten optischen Aufbau. Wenn die vorhandene Linse ein akzeptables Ergebnis liefert, ist ein Wechsel der Brennweite optional.

6. Wann sollten Sie Ihre Linse wechseln oder ersetzen?

6.1 Die Brennweite für eine bestimmte Aufgabe ändern

Ziehen Sie eine andere Brennweite in Betracht, wenn Ihre aktuelle Konfiguration eine konkrete Einschränkung aufweist: Feine Zeichen verschmelzen trotz geeigneter Einstellungen, ein dicker Schnitt weist eine unzulässige Neigung auf oder die installierte Baugruppe bietet nicht genügend Freiraum für das Objekt. Testen Sie ein repräsentatives Merkmal, bevor Sie einen vollständigen Auftrag starten.

6.2 Den Aufbau überprüfen, bevor Sie eine weitere Linse kaufen

• Überprüfen Sie den Fokus anhand des korrekten Verfahrens für die installierte Baugruppe.
• Untersuchen Sie Linse und Spiegel auf Verschmutzungen oder Beschädigungen und befolgen Sie die Ausrichtungsanweisungen für Ihre Maschine.
• Überprüfen Sie die Grafikqualität, den Scanabstand und die Prozessparameter. Wenn Sie statt einer Schätzung einen kontrollierten Test durchführen möchten, verwenden Sie den Ablauf unter Die besten Lasereinstellungen für Materialien finden.
• Überprüfen Sie Materialstärke und Ebenheit.
• Stellen Sie sicher, dass Düse und Linsenbaugruppe kompatibel und korrekt installiert sind.

6.3 Eine beschädigte Linse ersetzen

Sichtbare Risse, Absplitterungen, Beschichtungsschäden, Brandmarken oder Verunreinigungen, die sich mit dem zugelassenen Verfahren nicht entfernen lassen, sind Gründe, die Arbeit zu unterbrechen und geeigneten Ersatz oder fachkundige Serviceberatung einzuholen. Eine schlechte Schnittqualität allein beweist keine beschädigte Linse: Fokus, Ausrichtung, Material und Einstellungen können ähnliche Symptome verursachen.

7. Laserlinsen wechseln und reinigen

Befolgen Sie die Wartungsanweisungen für Ihr genaues Maschinen- und Laserkopfmodell. Trennen Sie das System wie vorgeschrieben von der Energieversorgung, bevor Sie optische Komponenten entfernen. Halten Sie den Arbeitsbereich sauber, ordnen Sie Sicherungsringe und Kleinteile übersichtlich an und vermeiden Sie es, optische Oberflächen zu berühren. Verwenden Sie ausschließlich die für die jeweilige Optik zugelassenen Reinigungsmittel und Handhabungsverfahren.

Überprüfen Sie nach einem Linsen- oder Baugruppenwechsel den korrekten Sitz, die passende Fokusreferenz und alle modellspezifischen Konfigurationen, bevor Sie ein Teststück bearbeiten. Die Brennweite allein legt weder den Linsendurchmesser noch die Kompatibilität mit dem Halter oder den Abstand zur Düse fest.

Entdecken Sie unseren vollständigen Video-Leitfaden mit Tutorials zur gesamten Thunder Laser Produktpalette.

8. Fazit

Beginnen Sie mit der kompatiblen Standardlinse Ihrer Maschine und ziehen Sie eine Spezialbrennweite erst dann in Betracht, wenn das gewünschte Endergebnis einen konkreten Grund dafür liefert. Eine 1.5″-Linse ist für feine Details einen Vergleich wert; 2.0″ und 2.5″ decken viele allgemeine Aufgaben ab; 4.0″ ist eine Option für ausgewählte Arbeiten mit dickem Material oder besonderen Freiraumanforderungen.

Beurteilen Sie die Linse anhand des benötigten Ergebnisses: lesbarer Text, gleichmäßige Flächenfüllung, akzeptable Schnittwände und passgenaue Teile. Dokumentieren Sie zusammen mit Ihrer Probe die Maschine, das Material, den Fokus und die Einstellungen, damit der Vergleich auch künftig aussagekräftig bleibt.

Benötigen Sie Hilfe bei der Auswahl der richtigen CO₂-Laserlinse? Teilen Sie uns Ihr Maschinenmodell, die aktuelle Linsenbaugruppe, das Material, die Materialstärke und ein Foto des Ergebnisses mit, das Sie verbessern möchten. Kontaktieren Sie Thunder Laser.
